1. Overview
Injap bola ialah injap putar suku pusingan yang mengawal aliran dengan memutar cakera sfera. Ciri-ciri utama termasuk:
- Pengedap yang sangat baik (tempat duduk logam mencapai ANSI Kelas VI)
- Rintangan aliran minimum (reka bentuk lubang penuh sepadan dengan ID saluran paip)
- Operasi pantas (putaran 90° untuk buka/tutup penuh)
- Hayat perkhidmatan yang panjang (reka bentuk tahan haus menyokong 100,000+ kitaran)
2. Main Components
| Component | Description |
| Body | Pembinaan tuang/palsu (WCB, CF8, keluli dupleks); sambungan: bebibir / buttweld / berulir |
| bola | Sfera digilap ketepatan (Ra≤0.8μm); bahan: 304/316 SS, keluli karbon bersalut Ni, bersalut seramik |
| Seat | Kedap lembut (PTFE/RPTFE) atau meterai logam (aloi Stellite) |
| Stem | Reka bentuk kalis letupan; 17-4PH dirawat haba; pembungkusan grafit dengan pampasan spring SS |

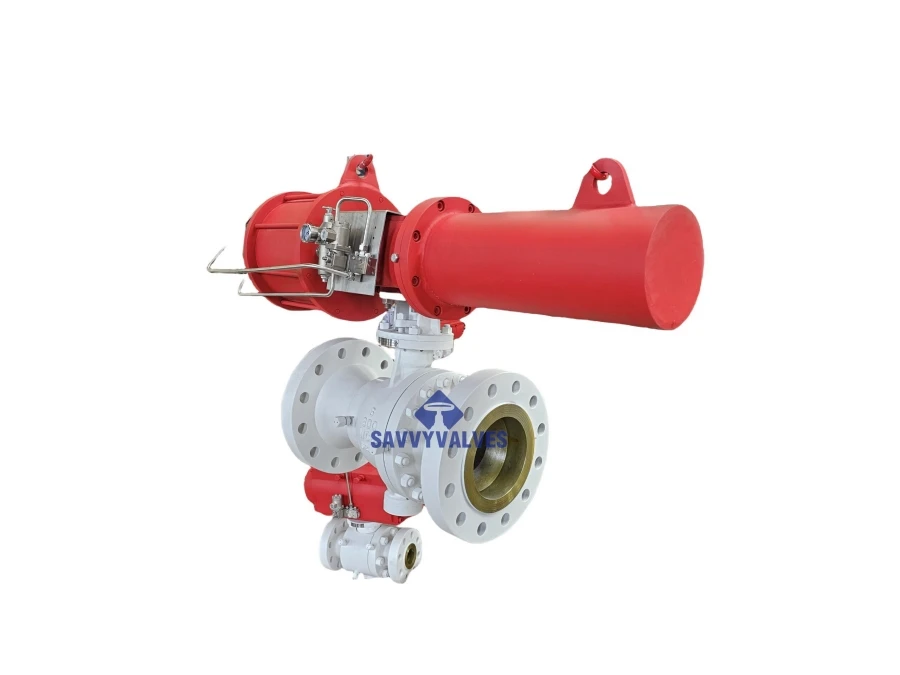

| Actuation | Manual/pneumatik/elektrik/hidraulik (pad pelekap ISO 5211) |
3. Types
(1) Mengikut Reka Bentuk
- Bola Terapung
- Bola menekan kerusi melalui tekanan media
- Julat saiz: DN15~DN200
- Tekanan: PN16~PN40

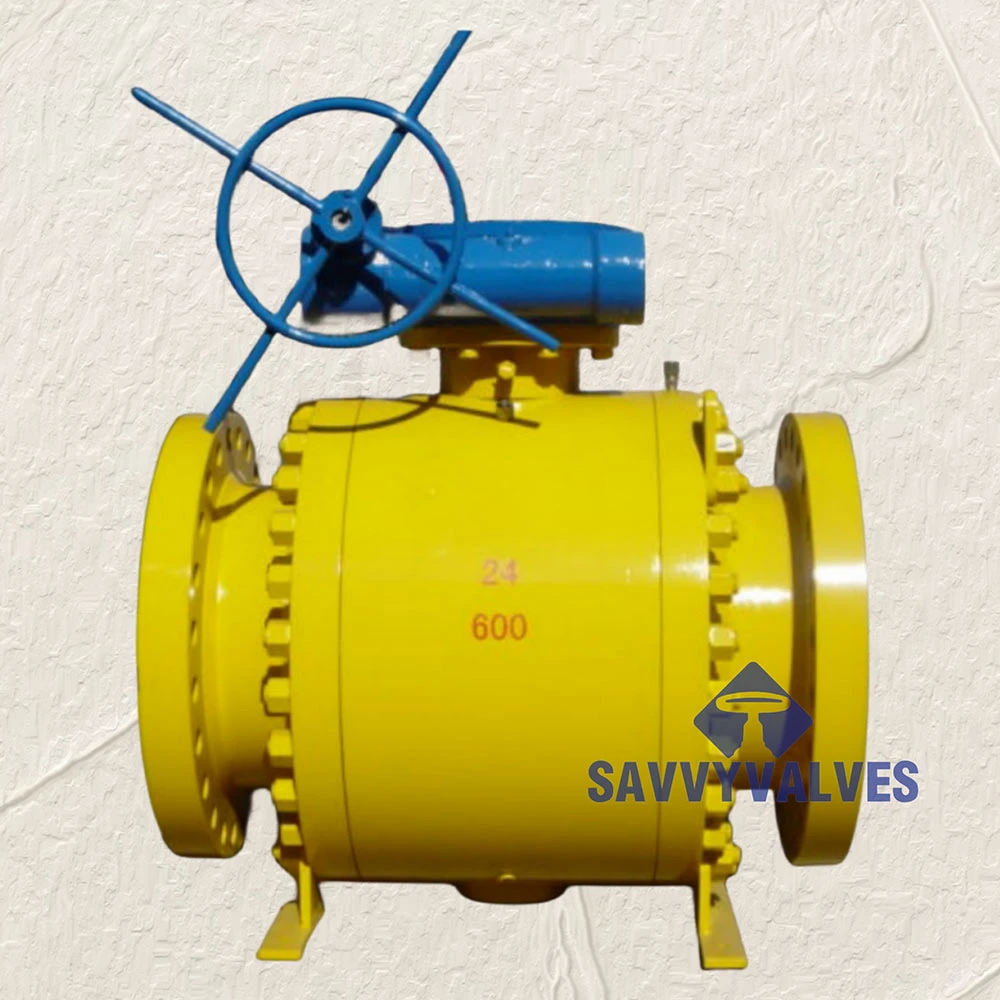

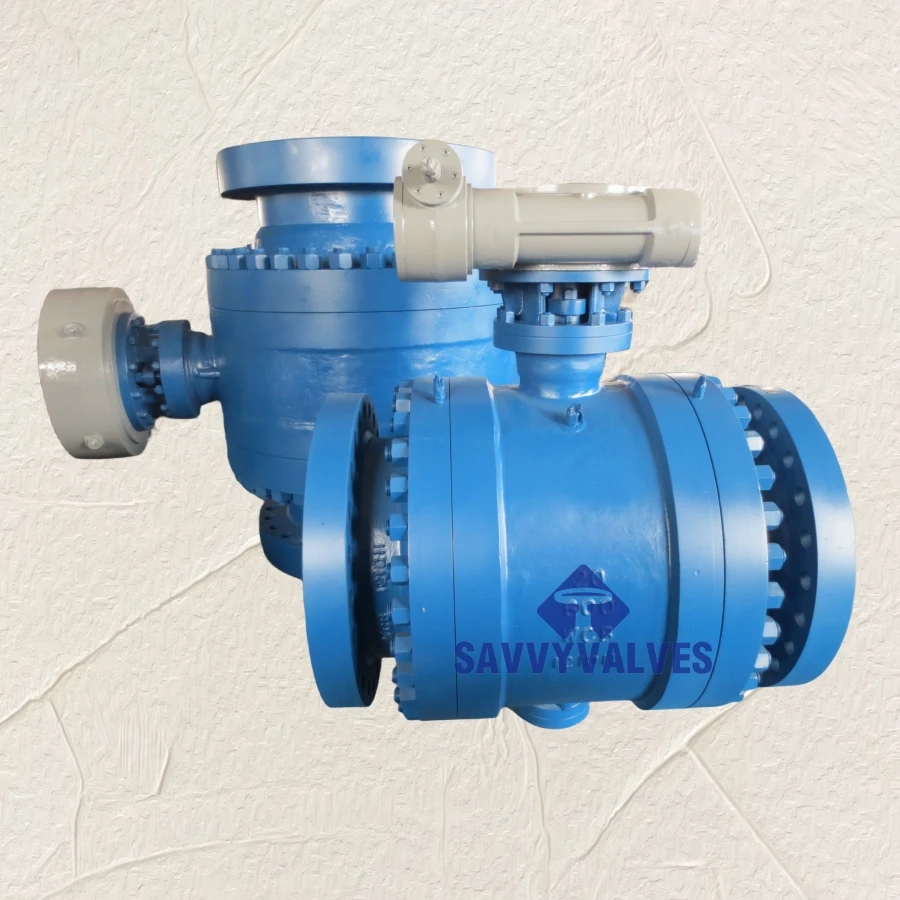

- Dipasang Trunnion
- Bola ditetapkan oleh batang atas/bawah; tempat duduk menyerap tekanan
- Julat saiz: DN50~DN1200
- Tekanan: PN16~PN250 (ANSI 150~2500)
(2) Oleh Bore
- Bore Penuh: ID = ID saluran paip (untuk pigging)
- Gergaji Dikurangkan: ID ≈ 80% ID saluran paip (kos efektif)
(3) Special Types
- V-Port Ball: V-notch untuk kawalan tepat (≈ciri peratusan yang sama)
- Badan Tiga Keping: Boleh ditanggalkan untuk penyelenggaraan
- Kemasukan Teratas: Reka bentuk boleh dibaiki dalam talian
4. Specifications
| Parameter | Range | Notes |
| Size (DN) | DN8~DN1200 | Custom designs for larger sizes |
| Pressure Rating | PN10~PN420 (ANSI 150~2500) | Injap trunnion tekanan tinggi sehingga 2500LB |
| Temperature | -196℃~550℃ | Rawatan cryogenic untuk suhu rendah |
| Media | Air/minyak/gas/asid/sluri | Dilapisi fluorin untuk media menghakis |
| Leakage Class | ANSI Kelas IV/V/VI | Kerusi logam mencapai Kelas VI |
| Kelajuan Operasi | Pneumatik: 0.5 saat (paling pantas) | Injap elektrik besar: 10-30 saat |
5. Applications
① Oil & Gas
- Injap blok saluran paip (API 6D)

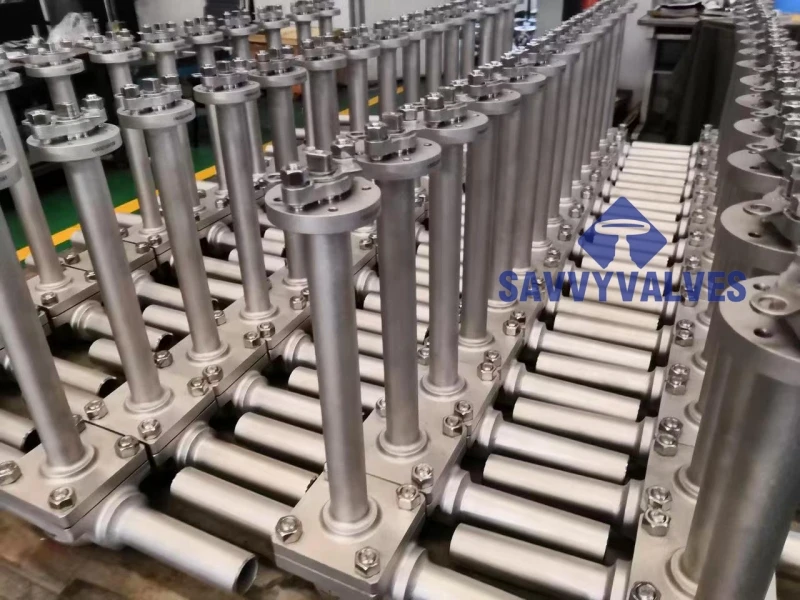

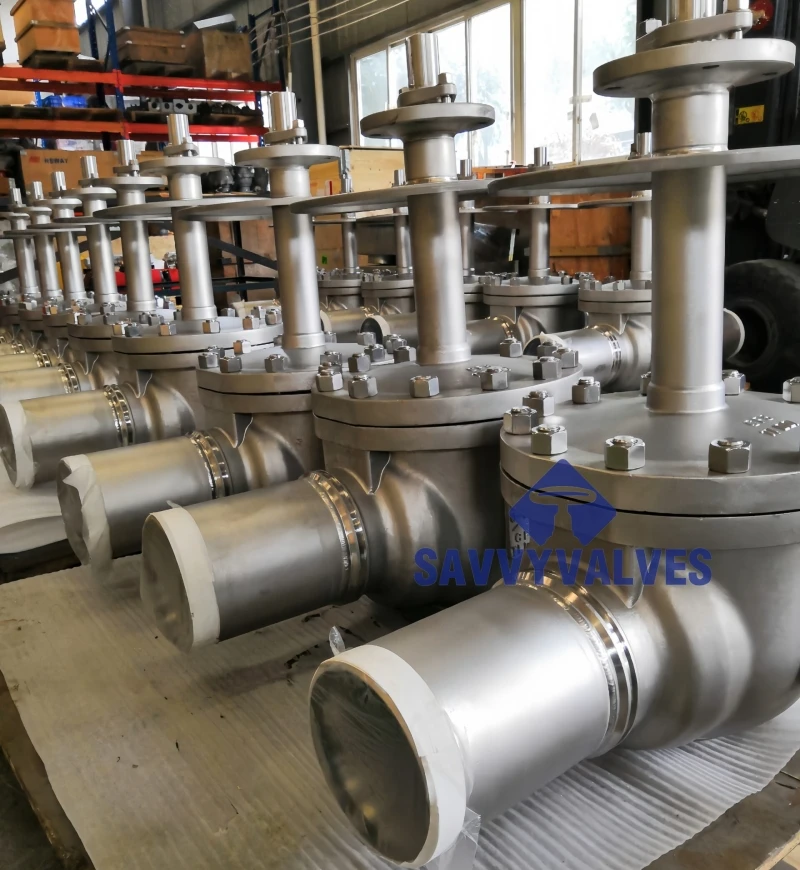

- Injap kriogenik LNG (-196℃ austenit SS)
② Chemical
- Media menghakis (dilapisi PTFE)
- Reaktor tekanan tinggi (injap trunnion palsu)
③ Power
- Air suapan dandang (injap tempa pengedap keras)
- Talian wap (injap bertutup belos)
④ Water Treatment
- Rangkaian perbandaran (bersalut epoksi lubang penuh)
- Air sisa (bersalut seramik tahan haus)
⑤ Specialized
- Semikonduktor (gas ketulenan ultra tinggi)
- Sistem marin (injap air laut gangsa)
6. Selection Guide
| Permohonan | Recommended Type |
| Water/gas (PN16) | Bola terapung + tempat duduk PTFE |
| Minyak tekanan tinggi (PN100) | Trunnion dipasang + tempat duduk logam |
| Asid/alkali | Bola berlapis fluorin/Hastelloy |
| Cryogenic LNG (-196℃) | Injap SS yang dirawat secara cryogenically |
| Buburan yang melelas | Bebola bersalut aloi bermuka keras |
7. Pros & Cons
✔ Advantages
- Pengedap kedap gelembung (dua arah)
- Penyelenggaraan yang mudah (penggantian tempat duduk dalam talian untuk beberapa model)
- Reka bentuk selamat api (diperakui API 607)
✖ Limitations
- Tidak sesuai untuk pendikit (kecuali V-port)
- Kos tinggi untuk injap berdiameter besar/tekanan tinggi
8. Standards
- API 6D: Injap saluran paip
- API 608: Injap bebola logam bebibir
- ISO 17292: Injap petroleum/petrokimia
- ASME B16.34: Pressure-temperature ratings
9. Maintenance
- Periksa pembungkusan batang setiap suku tahun
- Ujian integriti meterai tahunan untuk injap tekanan tinggi
- Reka bentuk bertutup belos untuk persekitaran yang menghakis
Ckesimpulan
Injap bola cemerlang dalam pengedap dan rintangan aliran rendah, menjadikannya penting untuk sistem paip perindustrian. Pemilihan yang betul berdasarkan sifat media, tekanan dan kekerapan memastikan kebolehpercayaan jangka panjang.
