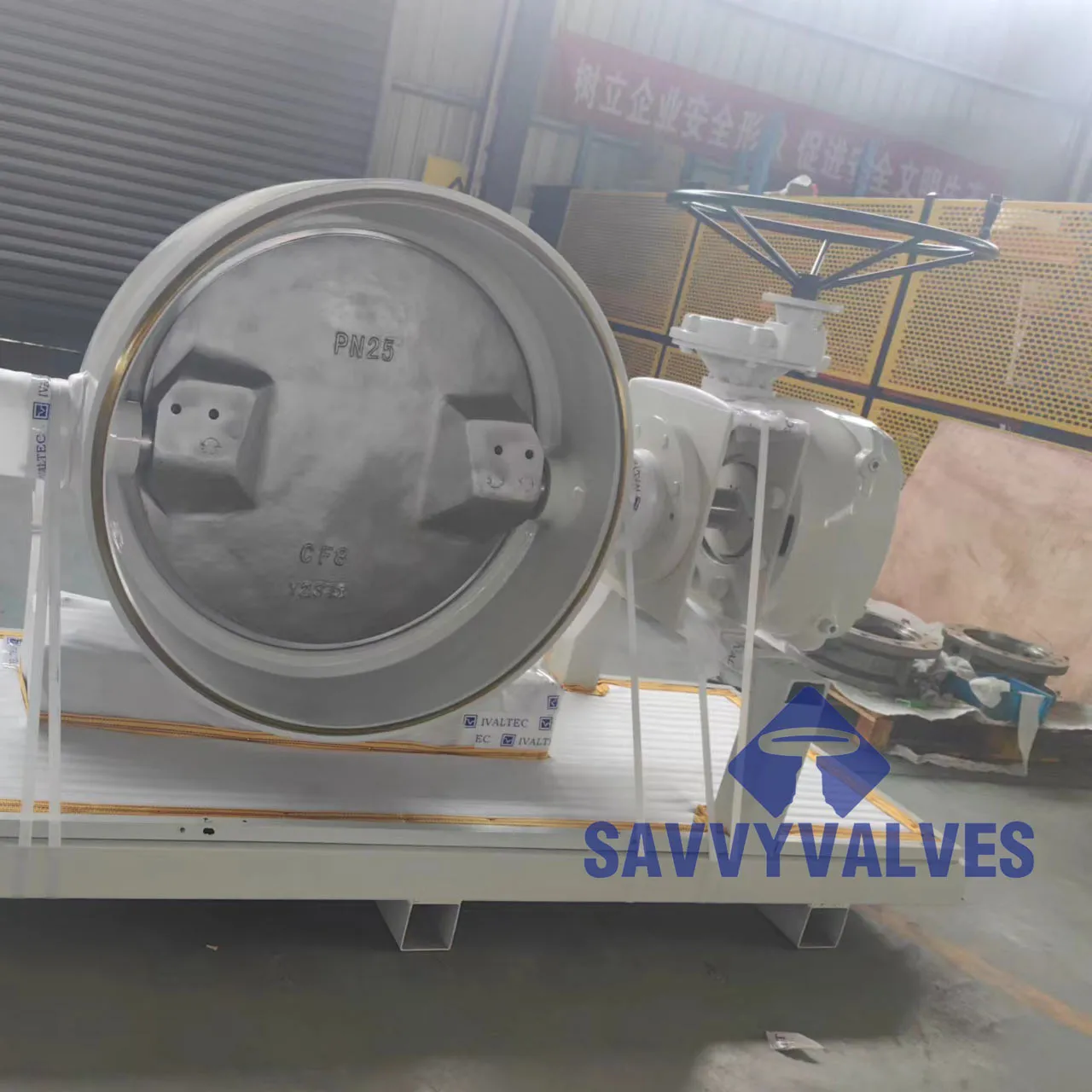

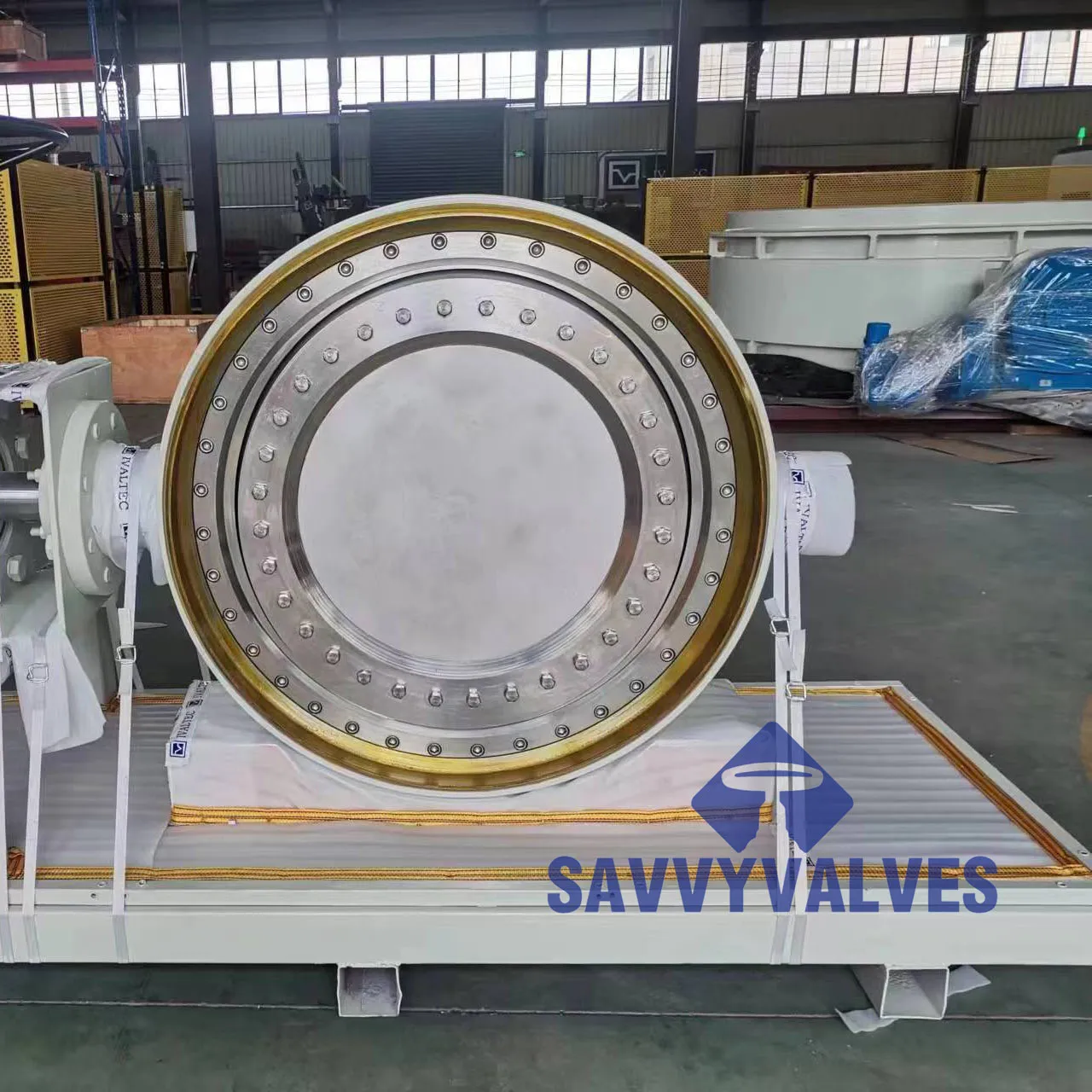

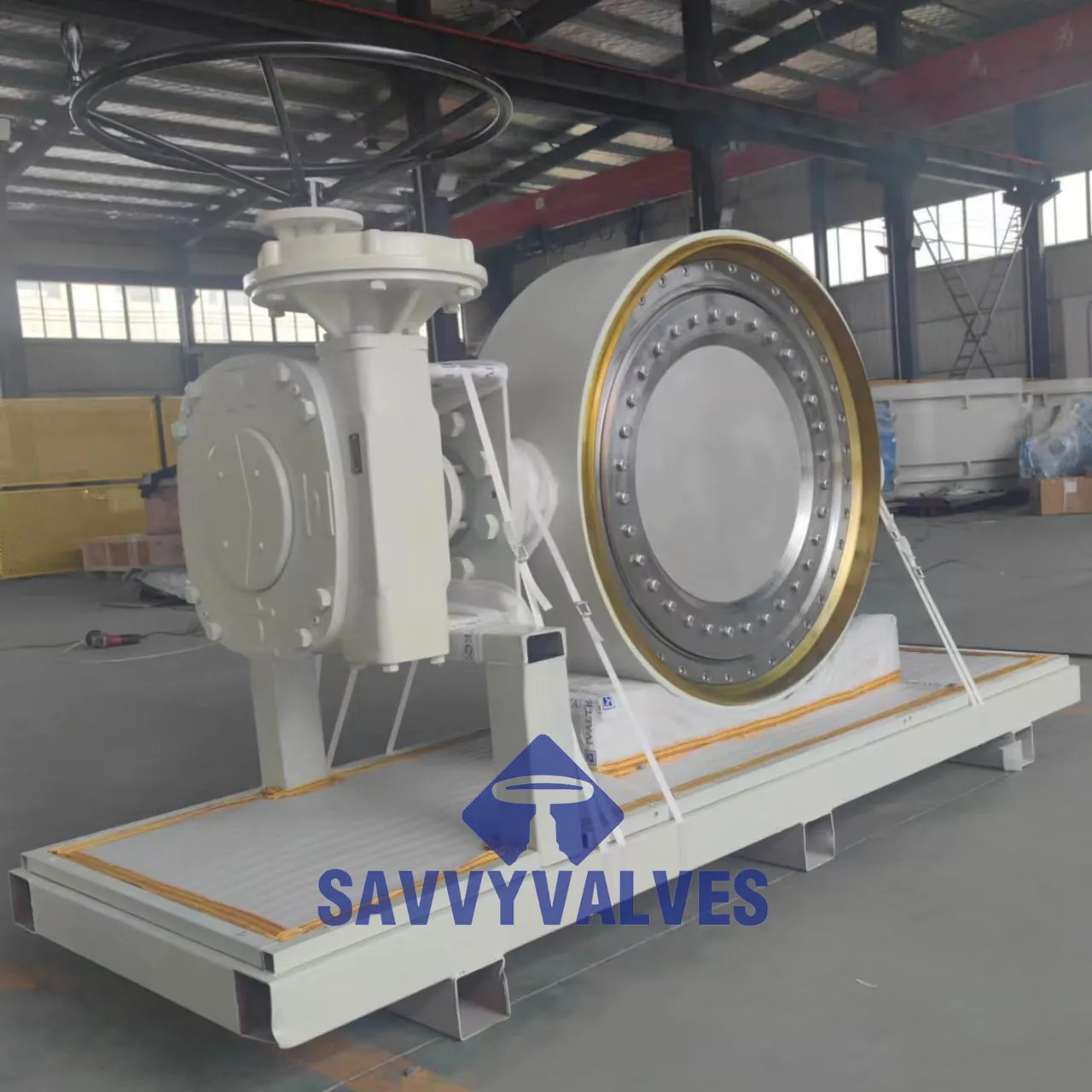

Van bướm bù ba chế tạo cho nhiệm vụ nhiệt

THÔNG SỐ KỸ THUẬT MẪU
KÍCH THƯỚC: DN800
ĐÁNH GIÁ: PN25
THÂN: CS
DISC: CF8
YOKE MỞ RỘNG: ASTM A182 F5
STEM: SS416
GHẾ: ASTM A182 F5 CÓ THỂ THAY THẾ.
PHỦ: SS316+GRAPHITE LAMINATED
TRUYỀN ĐỘNG: BỘ SỐ

Liên hệ với chúng tôi

Sự miêu tả

THÔNG SỐ KỸ THUẬT THIẾT KẾ CHUNG

Kích thước: 2″~144″.

Xếp hạng áp suất: 150LB~4500LB

Design Temperature: MAX. 800℃.

General applications: STEAM.

Design & Manufacture: API 609, EN 593 are basic, ASME B16.34 ,other norms could be used according to orders.

Kích thước F ĐẾN F: API 609, ASME B16.10, BS EN 558

Connection: ASME B16.25, EN 1092, JIS 5K-20K. RF, RTJ are available.

Safety design: anti-blow out stem.thermal plate.

DANH SÁCH VẬT LIỆU ĐIỂN HÌNH

BODY: ASTM A216 WCB/WCC, ASTM A217 WC6/WC9/C5/C12/C12A/CA15, ASTM A352 LCB/LCC, A351 CF8/CF8M/CF3/CF3M, A995 4A/5A, C83600/C95400/C95800, MONEL K400/K500, H-276, INCONEL 625/718
ASTM A105, F11, F22, C5, F91, ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55, A694 F60, C83600/C95400/C95800, MONEL K400/K500, H-276, INCONEL 625/718

ĐĨA: ASTM A216 WCB/WCC, ASTM A217 WC6/WC9/C5/C12/C12A/CA15, ASTM A352 LCB/LCC, A351 CF8/CF8M/CF3/CF3M, A995 4A/5A, C83600/C95400/C95800, MONEL K400/K500, H-276, INCONEL 625/718
ASTM A105, F11, F22, C5, F91, ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55, A694 F60, C83600/C95400/C95800, MONEL K400/K500, H-276, INCONEL 625/718

CHỔI MỞ RỘNG: ASTM A216 WCB/WCC, ASTM A217 WC6/WC9/C5/C12/C12A/CA15, ASTM A352 LCB/LCC, A351 CF8/CF8M/CF3/CF3M, A995 4A/5A, C83600/C95400/C95800, MONEL K400/K500, H-276, INCONEL 625/718
ASTM A105, F11, F22, C5, F91, ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55, A694 F60, C83600/C95400/C95800, MONEL K400/K500, H-276, INCONEL 625/718

GỐC: A182 F6A, F304, F304L, F316, F316L, F51, F53,17-4PH, XM-19, C95400, C95800, C83600, INCONEL 625, INCONEL 718, MONEL K400, MONEL K500, H-276

GHẾ: STELLITE SỐ 6 HF

PHỦ: SS316+GRAPHITE LAMINATED

NGƯỜI VẬN HÀNH: BỘ ĐIỀU KHIỂN

CÓ THỂ TÙY CHỈNH CÁC VẬT LIỆU ĐẶC BIỆT KHÁC.

KIỂM TRA VÀ KIỂM TRA

Tiêu chuẩn kiểm tra và phê duyệt: API598, API6D.

KIỂM SOÁT CHẤT LƯỢNG

100% Phân tích hóa học và thử nghiệm cơ học với nguyên liệu thô của từng cấp nhiệt.

Kiểm tra DPT 100% với vật đúc, một phần kiểm tra MT hoặc UT, luôn có sẵn RT nếu cần.

Kiểm tra thủy lực 100% với vỏ và phớt cùng thử nghiệm không khí áp suất thấp.

BẢO HÀNH

SAVVY VALVES có thời hạn sử dụng ít nhất 12 tháng, cung cấp phụ tùng miễn phí và hướng dẫn bảo trì khi cần thiết.

SẢN PHẨM BÁN CHẠY

Trong hơn 10 năm, chúng tôi là nhà cung cấp van công nghiệp hàng đầu cho các dự án toàn cầu lớn về cung cấp nước, dầu khí và khử muối.

Why Use A Fabricated Triple Offset Butterfly Valve For Thermal Duty?

The fabricated triple offset butterfly valve for thermal duty is engineered to handle extreme temperatures in demanding applications such as power plants, refineries, and high-temperature process systems. Its triple offset design eliminates seat wear during operation by ensuring the disc moves away from the seat without scraping, enabling bubble-tight shutoff even under thermal stress. The fabricated body construction allows for customized designs and weight reduction while maintaining structural strength. This valve is ideal for thermal cycles because it resists deformation and provides consistent performance across temperature fluctuations. Metal-to-metal seating offers excellent resistance to heat, pressure, and corrosion, extending the valve’s service life. In thermal duty systems, where precision and durability are critical, this valve delivers superior sealing, reduced torque, and minimal maintenance, making it a reliable choice for high-temperature flow control.
