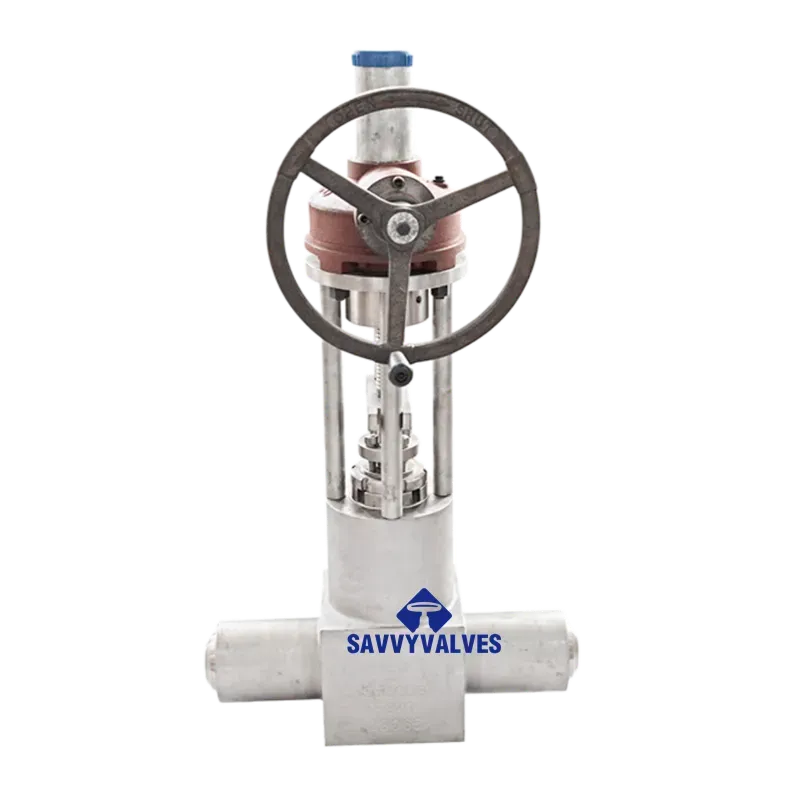

3″-2500LB Open Die Forged Gate Valve

TECHNICAL DATA SHEET

Product Name: 3-inch 2500LB Open Die Forged Gate Valve – BW Ends
Model/Specification: 3″-2500LB-BW
نوع شیر: شیر دروازه‌ای
Connection Type: جوش لب به لب (BW)

1. Basic Design Parameters

2. Technical Specifications

3. Material of Construction (Recommended – Carbon Steel)

4. Main Dimensions & BW End Preparation

*Note: Dimensions are for Butt-Weld ends according to ASME B16.10 and ASME B16.25.*

4.1 End-to-End Dimensions (BW)

4.2 Weld End Preparation (per ASME B16.25)

• Bevel Angle: 37.5° (±2.5°)
• Root Face: 1.6 mm (1/16″) nominal
• Counterbore (if required): To match pipe schedule (e.g., Sch. 160, XXS) – specified by purchaser.
• End Preparation: Standard V-groove bevel for butt welding.

Note: Actual end preparation details (counterbore depth, bore diameter) should be confirmed based on the mating pipe schedule and project specifications.

5. Pressure-Temperature Rating (ASME B16.34)

Material: ASTM A105 (Carbon Steel)

6. Test Pressure (API 598)

7. Features & Applications

• Key Features:
• High Strength: Class 2500 rating for extreme high-pressure systems.
• Forged Body: Open Die Forging ensures a continuous grain structure, eliminating porosity and defects for maximum reliability.
• Erosion Resistance: Seat and gate surfaces are typically hard-faced with Stellite to resist wire drawing and corrosion.
• High-Temperature: Flexible graphite packing provides reliable sealing up to 650°C.
• Butt-Weld Ends: Allows permanent, leak-free installation into piping systems, suitable for high-pressure and high-temperature applications.
• Main Applications:
• High-Pressure Steam Systems (Power Plants)
• Hydrocracking Units (Refineries)
• Wellhead / Choke Manifolds (Oil & Gas)
• High-Pressure Gas Transmission Lines

Disclaimer: The above data is prepared based on common standards. Specific dimensions, materials, and pressure ratings may vary by manufacturer. The final technical agreement shall prevail.
