TECHNICAL DATA SHEET (TDS)

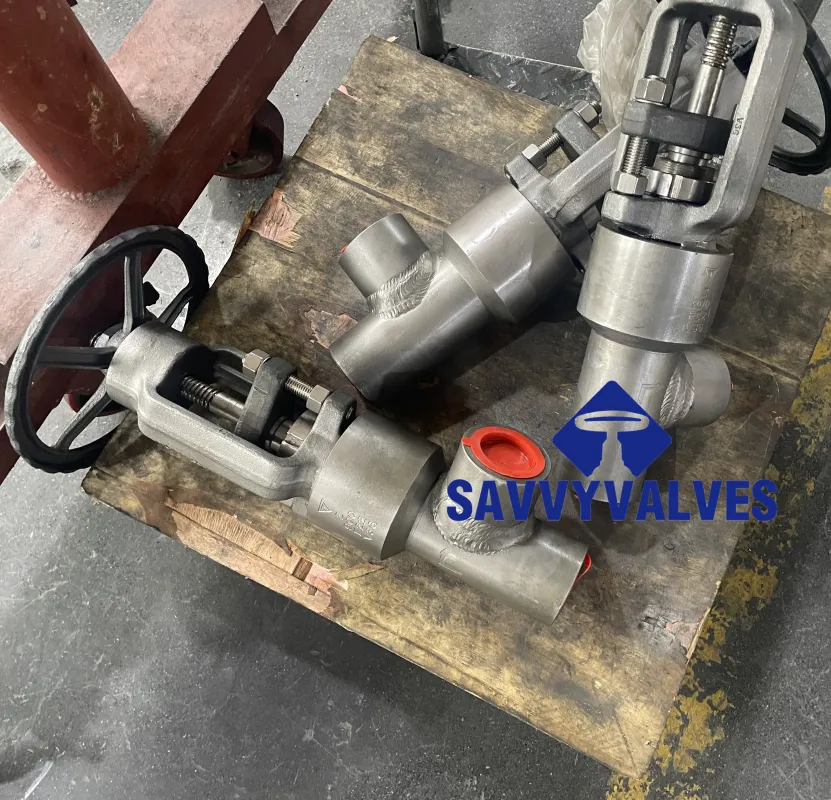

WELDED BODY Y-PATTERN GLOBE VALVE
- GENERAL SPECIFICATIONS
|
پارامتر
|
Value
|
|
نوع شیر
|
Y-Pattern Globe Valve
|
|
Connection Type
|
Butt Weld Ends (BWE)
|
|
اندازه
|
2 inch (DN50)
|
|
Pressure Class
|
ASME 900LB (Class 900)
|
|
Design Standard
|
ASME B16.34
|
|
محدوده دما
|
-29°C to +593°C
|
|
عملیات
|
Handwheel/Gearbox/Actuator (Optional)
|
- MATERIAL SPECIFICATION
|
کامپوننت
|
Material Standard
|
Grade
|
|
Body/Bonnet
|
ASTM A182
|
F22 (Chrome-Molybdenum Steel)
|
|
دیسک
|
ASTM A182
|
F22 or F6a
|
|
Seat Ring
|
ASTM A182
|
F6a + Stellite Hardfacing
|
|
ساقه
|
ASTM A182
|
F6a or 17-4PH SS
|
|
Stem Packing
|
Flexible Graphite + 316SS Braid
|
—
|
|
Gasket
|
Spiral Wound Gasket
|
304/316 + Graphite
|
- DESIGN & PERFORMANCE
|
Feature
|
Requirement
|
|
Design Pressure
|
Per ASME B16.34 Class 900 Rating
|
|
Seat Leakage Class
|
API 598 / ISO 5208 Class IV (Zero Leakage Optional)
|
|
Flow Direction
|
Flow Under Plug (Standard)
|
|
Face-to-Face Length
|
ASME B16.10
|
|
Weld End Preparation
|
ASME B16.25 (Bevel Details)
|
|
Pressure Test
|
API 598
|
|
Hydro Test Pressure
|
Shell: 37.9 MPa / Seat: 27.6 MPa
|
- TEMPERATURE-PRESSURE RATING (ASME B16.34)
|
Temp. (°C)
|
Max. W.P. (MPa)
|
Max. W.P. (psi)
|
|
38
|
15.3
|
2,220
|
|
100
|
15.3
|
2,220
|
|
200
|
14.1
|
2,045
|
|
300
|
12.8
|
1,855
|
|
400
|
11.2
|
1,625
|
|
500
|
8.6
|
1,245
|
|
593
|
5.3*
|
770*
|
*With material certification
- SPECIAL REQUIREMENTS
- Heat Treatment: Quenched & Tempered (Q&T), Hardness ≤22 HRC
- Weld Repair: Pressure-containing parts per ASME Section VIII Div.1
- NACE MR0175/ISO 15156: Compliant for sour service (if specified)
- Fire-Safe Design: API 607/API 6FA (on request)
- Seat Hardfacing: Stellite ≥2mm thickness
- INSPECTION & CERTIFICATION
- NDE: 100% Radiographic Testing (RT) per ASME Sec. V
- Certificates: MTC with Traceability, PMI Report, NDE Reports
- Marking: Permanent identification per MSS SP-25
- APPLICATIONS
Severe service in petrochemical, power generation (supercritical units), high-temperature steam systems.
NOTES:
- Final design subject to process conditions review.
- Stress analysis report (FEA per ASME Section III Div.1) and seismic certification available upon request.
- Body cavity pressure relief design per ASME B16.34 Appendix III (optional).
- ضمانت
شرکت SAVVY VALVES متعهد به ارائه کیفیت استثنایی محصول و خدمات پس از فروش بدون نگرانی است. شیرهای ما حداقل ۱۲ ماه عمر مفید دارند که در این مدت، تمام قطعات یدکی لازم و دستورالعمل‌های دقیق تعمیر و نگهداری را به صورت رایگان ارائه خواهیم داد. در طول دوره گارانتی، در صورت بروز هرگونه آسیب غیر انسانی، قطعات را بدون هیچ هزینه‌ای تعویض کرده و پشتیبانی فنی حرفه‌ای ارائه می‌دهیم. پس از انقضای گارانتی، مشتریان فقط باید هزینه قطعات یدکی را بپردازند، در حالی که همچنان از خدمات تعمیر و نگهداری با تخفیف بهره‌مند می‌شوند. هدف ما کمک به مشتریان برای کاهش هزینه‌های عملیاتی و افزایش بهره‌وری تولید از طریق کیفیت قابل اعتماد و پشتیبانی جامع پس از فروش است. چه برای سوالات فنی و چه برای نیازهای تعمیر و نگهداری، تیم متخصص ما به سرعت پاسخ خواهد داد تا اطمینان حاصل شود که سیستم شیر شما در هر زمان عملکرد بهینه خود را حفظ می‌کند.
