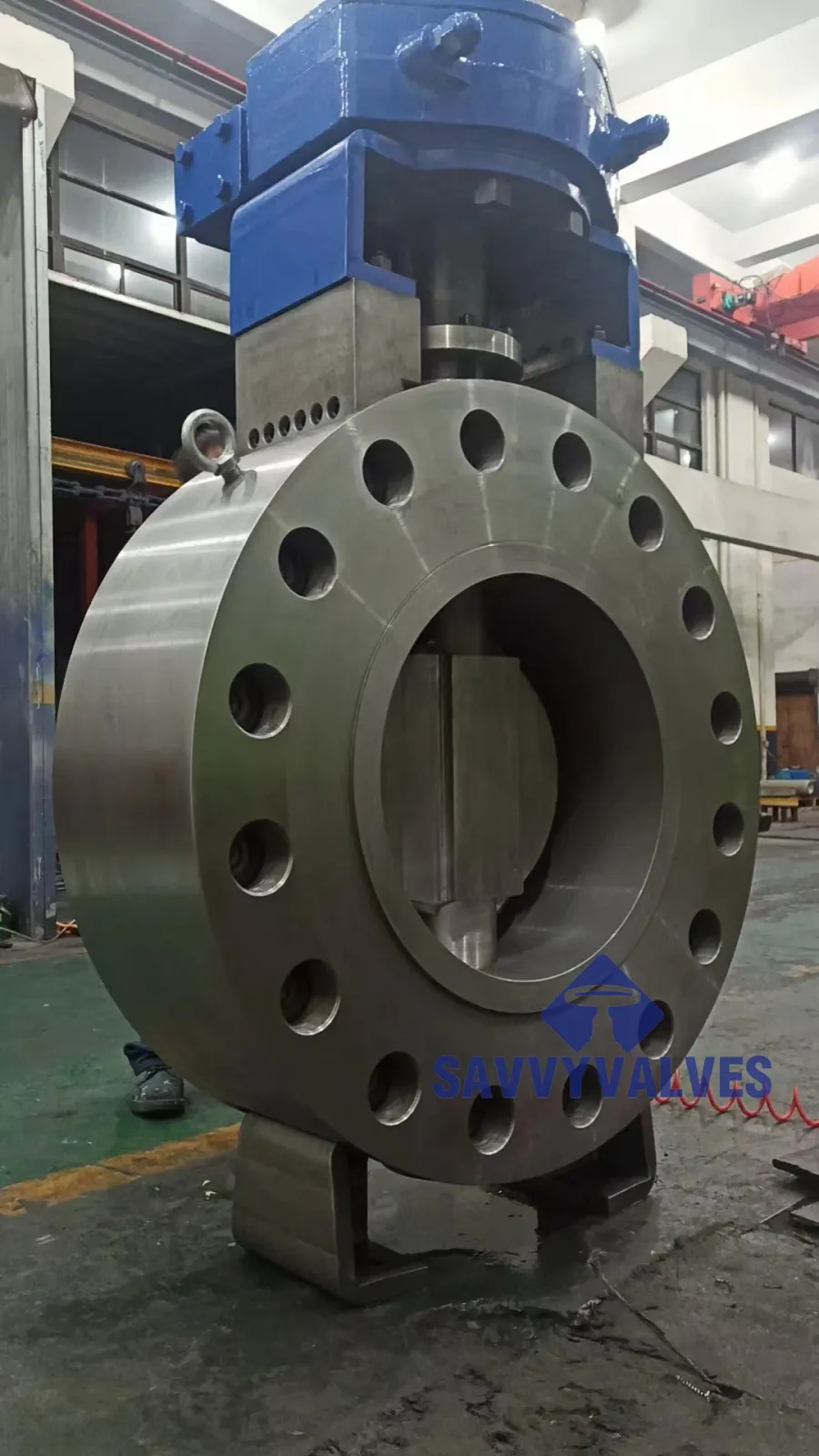

شیر پروانه‌ای سه‌گانه آفست حرارتی/دما بالا از جنس فولاد آهنگری شده

مشخصات کلی طراحی شده

اندازه: ۲ اینچ تا ۱۴۴ اینچ.
رتبه‌بندی فشار: ۱۵۰ پوند تا ۴۵۰۰ پوند
دمای طراحی: حداکثر ۸۰۰ درجه سانتیگراد
کاربردهای عمومی: بخار.
طراحی و ساخت: API 609، EN 593 استانداردهای پایه هستند، ASME B16.34، سایر استانداردها می‌توانند طبق سفارش استفاده شوند.
ابعاد F تا F: API 609، ASME B16.10، BS EN 558
اتصال: ASME B16.25، EN 1092، JIS 5K-20K. RF، RTJ در دسترس هستند.
طراحی ایمنی: ساقه ضد انفجار. صفحه حرارتی.

فهرست مواد معمول

بدنه: ASTM A216 WCB/WCC، ASTM A217 WC6/WC9/C5/C12/C12A/CA15، ASTM A352 LCB/LCC، A351 CF8/CF8M/CF3/CF3M، A995 4A/5A، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718
ASTM A105، F11، F22، C5، F91، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، مونل K400/K500، H-276، اینکونل 625/718

دیسک: ASTM A216 WCB/WCC، ASTM A217 WC6/WC9/C5/C12/C12A/CA15، ASTM A352 LCB/LCC، A351 CF8/CF8M/CF3/CF3M، A995 4A/5A، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718
ASTM A105، F11، F22، C5، F91، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، مونل K400/K500، H-276، اینکونل 625/718

یوغ توسعه‌یافته: ASTM A216 WCB/WCC، ASTM A217 WC6/WC9/C5/C12/C12A/CA15، ASTM A352 LCB/LCC، A351 CF8/CF8M/CF3/CF3M، A995 4A/5A، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718
ASTM A105، F11، F22، C5، F91، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، مونل K400/K500، H-276، اینکونل 625/718

STEM: A182 F6A، F304، F304L، F316، F316L، F51، F53،17-4PH، XM-19، C95400، C95800، C83600، اینکونل 625، اینکونل 718، مونل K400، مونل K500، H-276

صندلی: استلایت شماره ۶، HF

مهر و موم: SS316 + گرافیت لمینت شده

اپراتور: واحد دنده

سایر مواد ویژه برای سفارشی سازی در دسترس هستند.

آزمایش و بازرسی

استاندارد بازرسی و تایید: API598، API6D

کنترل کیفیت

۱۰۰٪ آنالیز شیمیایی و آزمایش مکانیکی با مواد اولیه هر عدد حرارتی.
تست DPT صد در صد روی قطعات ریخته‌گری شده، تست MT یا UT تا حدی، تست RT در صورت نیاز همیشه در دسترس است.
تست هیدرولیک ۱۰۰٪ با پوسته و آب‌بند و تست هوای کم فشار.

ضمانت

شیرهای SAVVY حداقل ۱۲ ماه عمر مفید دارند، در صورت نیاز قطعات یدکی رایگان و دستورالعمل تعمیر و نگهداری ارائه می‌شود.
