DN8-PN40 Y Pattern Lift Check Valve

Technical Data Sheet – Y Pattern Lift Check Valve

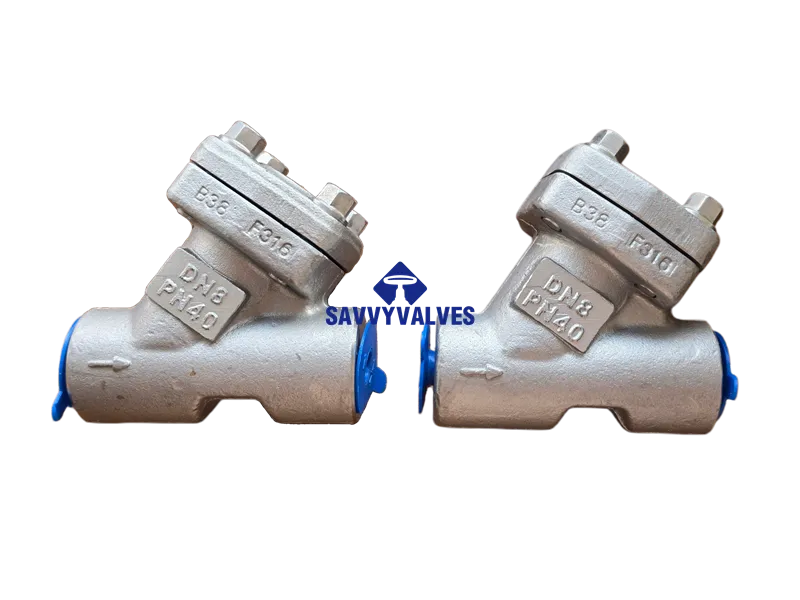

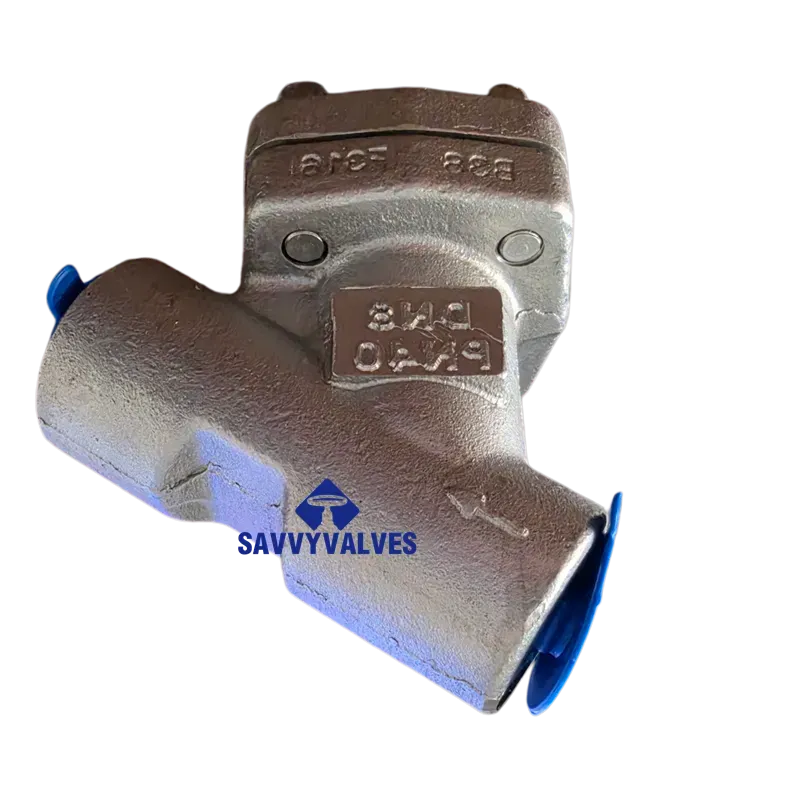

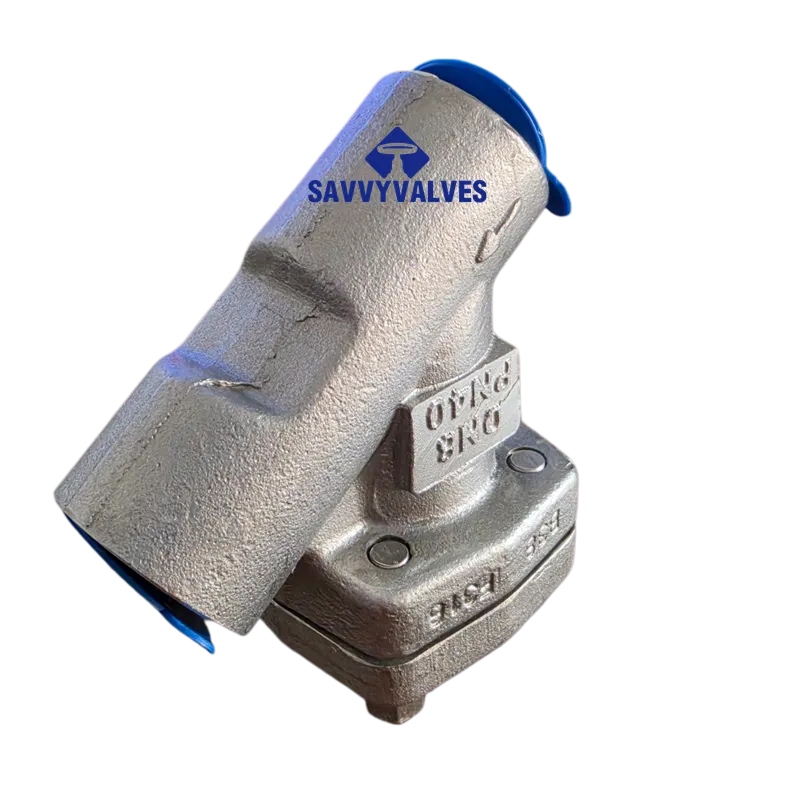

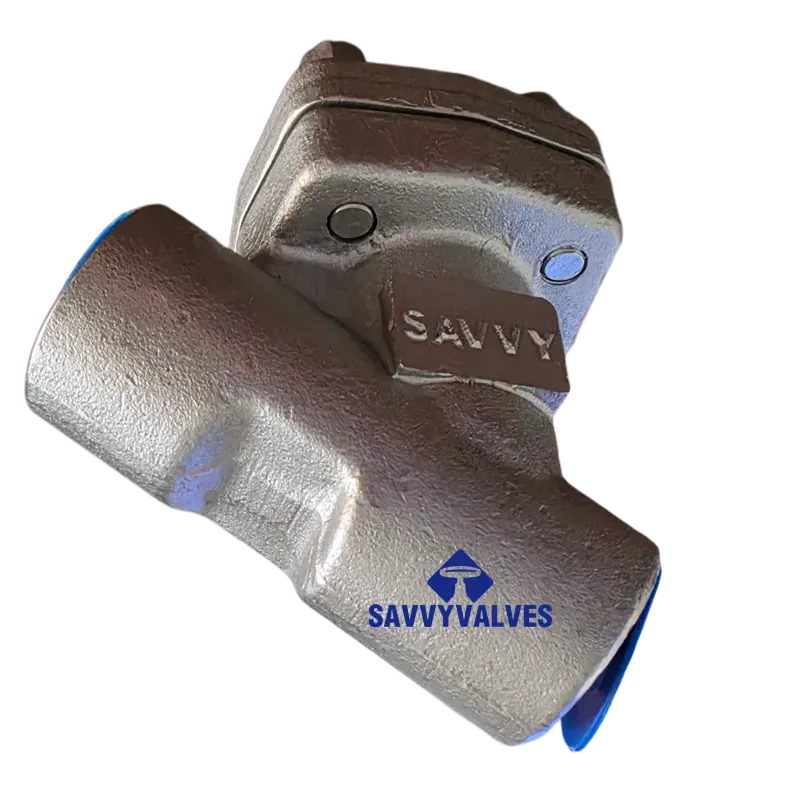

Model: DN8-PN40 Y Pattern Lift Check Valve

1. Product Description

The Y Pattern Lift Check Valve is a spring-loaded, automatic non-return valve. Its Y-shaped body provides a straight-through flow path with low pressure drop, while the lift-type disc ensures rapid, positive closing when flow reverses. Designed for DN8 and PN40 rating, it is suitable for high-pressure systems in compact piping layouts.

2. Main Technical Parameters

3. Main Component Materials (Standard Configuration)

4. Dimensions & Weight (Reference)

Note: Dimensions are for reference and may vary slightly depending on end connection type. Refer to the final drawing for exact values.

5. Features & Benefits

• Y‑Pattern Flow Path – Low flow resistance and high flow capacity.
• Lift Check Design – Spring-assisted disc ensures rapid, chatter-free closing upon flow reversal.
• High‑Pressure Capability – PN40 rating suitable for steam, high-pressure water, and hydraulic systems.
• Compact Installation – Can be installed horizontally or vertically (spring‑loaded version).
• Reliable Sealing – Metal-to-metal or soft seat options available; long service life.

6. Applicable Standards

• Design & Manufacture: API 602 / BS 5352 / Company Standard
• Pressure Testing: ISO 5208 / API 598
• Threaded Ends: ISO 7-1 / ASME B1.20.1
• Socket Weld Ends: ASME B16.11

7. Typical Applications

• Steam and condensate systems
• High-pressure gas pipelines
• Hydraulic and lubrication systems
• Chemical and petrochemical auxiliary lines
• Boiler feedwater systems

8. Important Notes

1. Ensure the flow direction arrow on the body matches the actual media flow.
2. For systems with solid particles, install a strainer upstream.
3. Do not exceed the rated pressure and temperature limits.
4. Stainless steel body is recommended for corrosive media; carbon steel body for neutral media, oil, and water.
