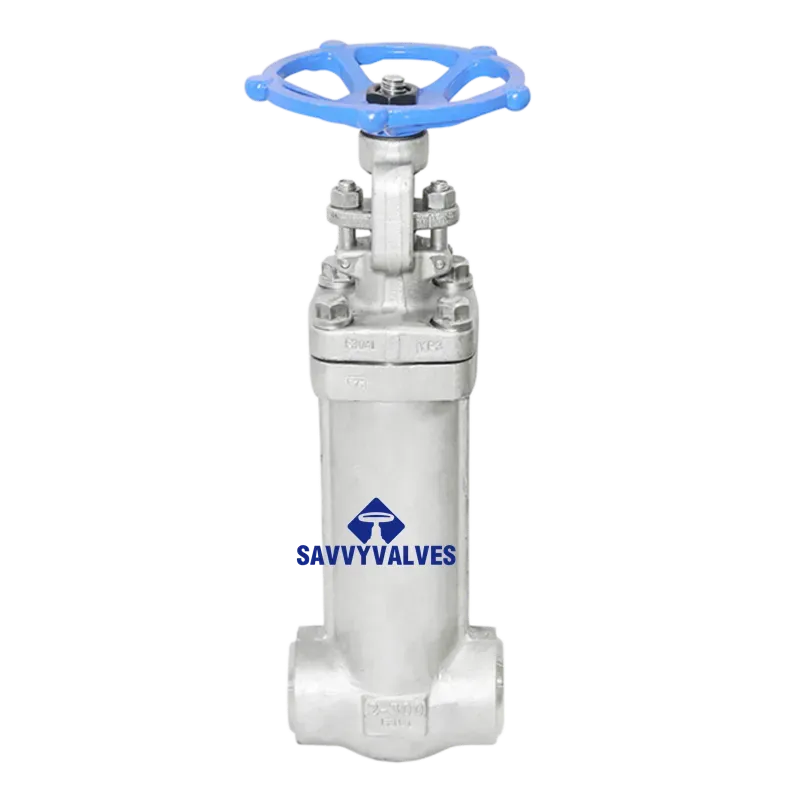

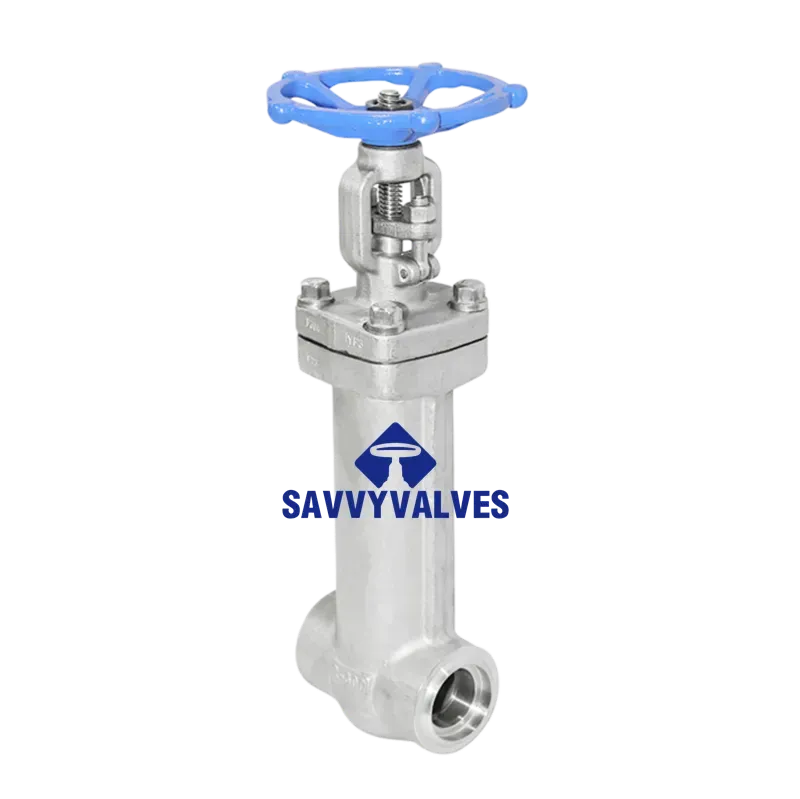

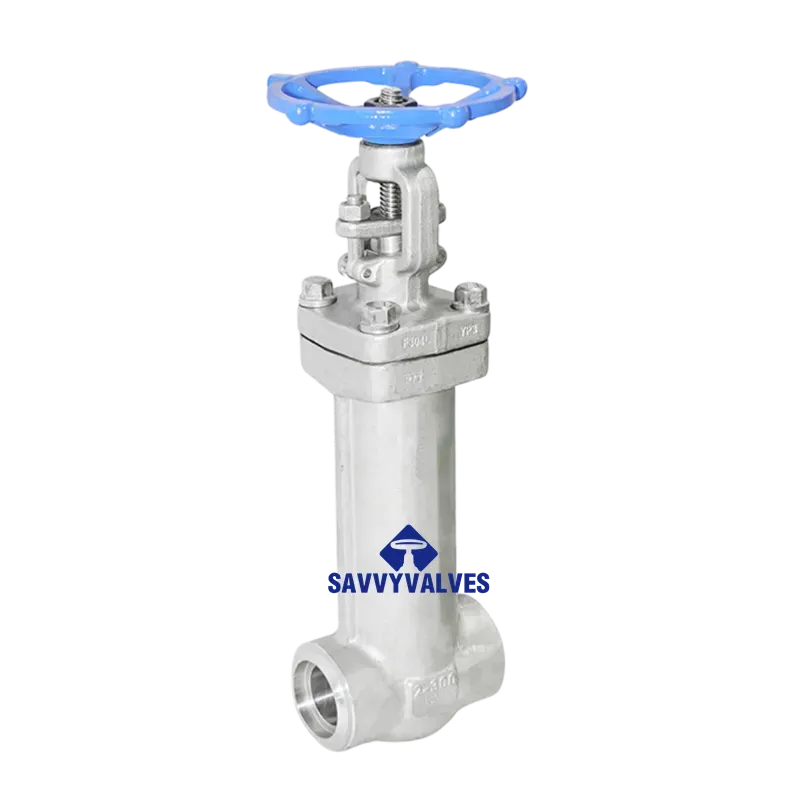

2″-300LB SS Bellow Seal SW End Gate Valve

2″-300LB SS Bellow Seal SW End Gate Valve

Nominal Size 2 inches (DN50)
Pressure Rating Class 300
Connection Type Socket Weld (SW) Ends
Special Design Bellow Seal (Bellows Sealed)
Body / Bonnet Material ASTM A182 F316L (Forged Stainless Steel, Low Carbon)
Operation Handwheel (Manual) / Gearbox optional

تماس با ما
2″-300LB SS Bellow Seal SW End Gate Valve

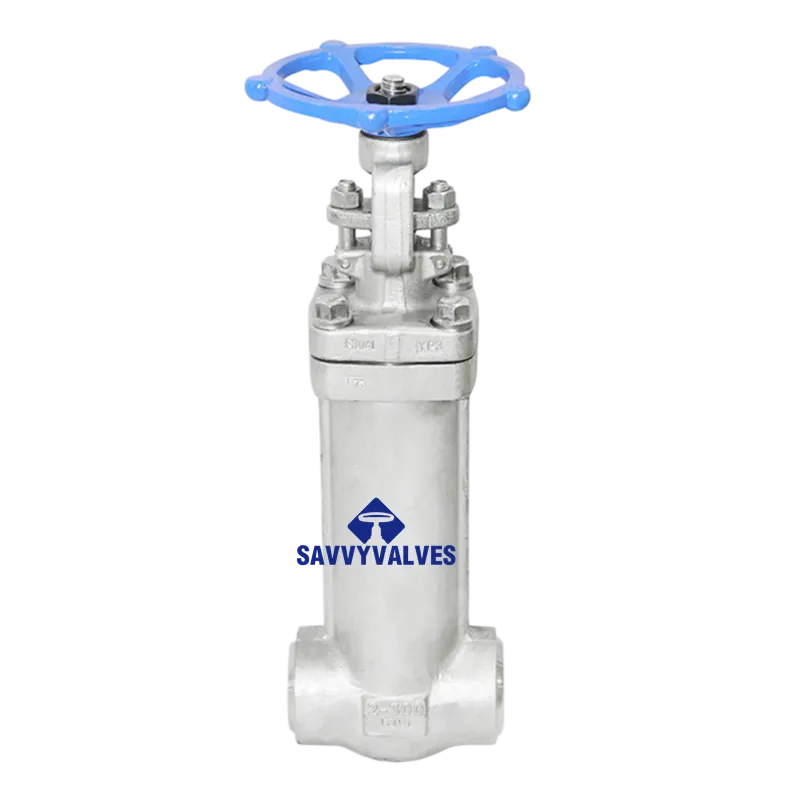

  • aboutimg3

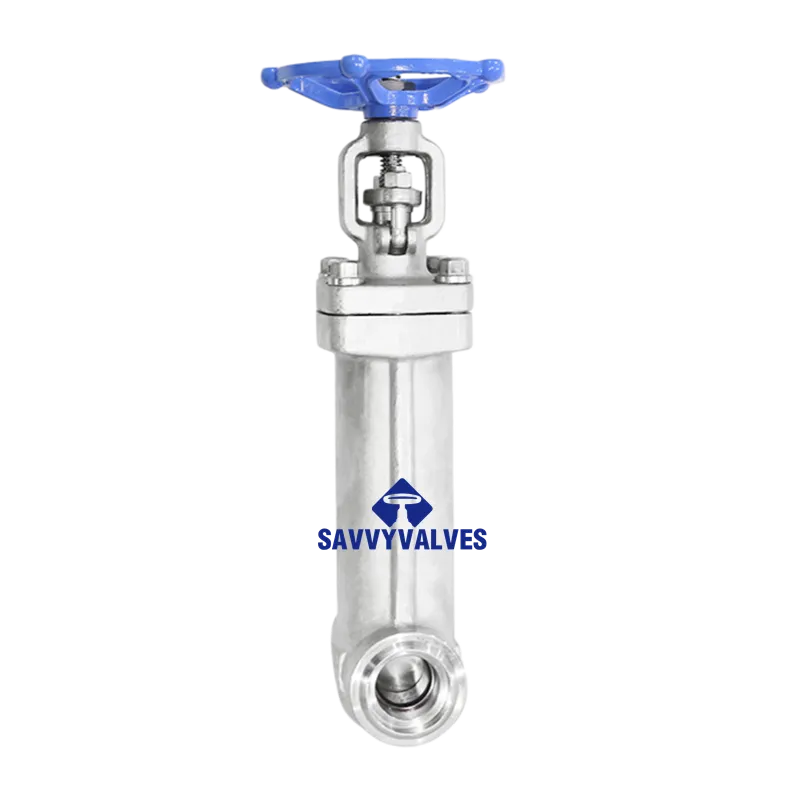

  • aboutimg4

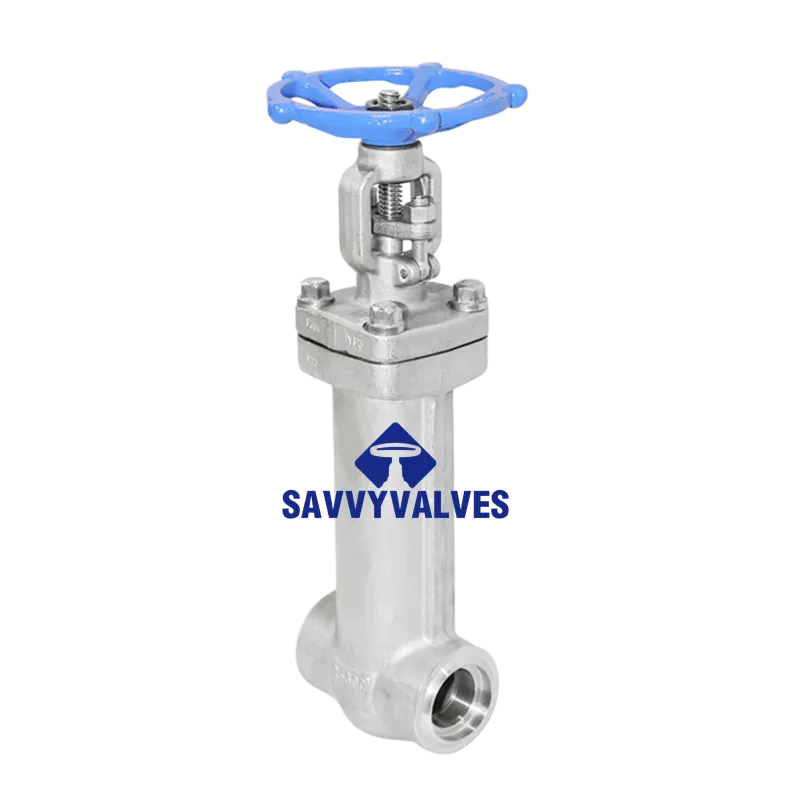

  • aboutimg5


Technical Datasheet

Product Name: Forged Stainless Steel F316L Bellow Seal Gate Valve
Model: 2″-300LB Bellow Seal SW End Gate Valve (Body Material: F316L)

  1. General Information

Item

مشخصات

نوع شیر

Gate Valve (Rising Stem / OS&Y)

اندازه اسمی

2 inches (DN50)

رتبه‌بندی فشار

Class 300

Connection Type

Socket Weld (SW) Ends

Special Design

Bellow Seal (Bellows Sealed)

Body / Bonnet Material

ASTM A182 F316L (Forged Stainless Steel, Low Carbon)

عملیات

Handwheel (Manual) / Gearbox optional

  1. Technical Specifications

Item

مشخصات

رتبه‌بندی فشار

Class 300 (PN50)

Shell Test Pressure

7.5 MPa (approx. 1110 psi)

Seal Test Pressure

5.5 MPa (approx. 800 psi)

Design Temperature

-29°C to +425°C (Depends on trim/seat material)

Applicable Media

Water, Oil, Gas, Steam, Corrosive Fluids (Excellent resistance to chlorides and intergranular corrosion due to F316L)

  1. Main Material of Parts

Part Name

مواد

Material Grade (Reference)

بدن

Forged Stainless Steel

ASTM A182 F316L

Bonnet

Forged Stainless Steel

ASTM A182 F316L

Wedge / Disc

Stainless Steel

ASTM A182 F316L (with Hard-facing optional)

ساقه

Stainless Steel

ASTM A182 F316L (or A276 316L)

Bellows Assembly

Stainless Steel

ASTM A240 316L (Multi-ply)

Seat Ring (Sealing)

Stainless Steel / Hard-facing

F316L / Stellite (Optional)

Gland Packing

Flexible Graphite / PTFE

–

Handwheel

Cast Iron / Ductile Iron

–

  1. Main Dimensions & Connection Data (Unit: mm)

Note: Socket Weld ends conform to ASME B16.11.

Size (NPS)

Socket Bore Dia (B)

Socket Depth (L2)

Face to Face (End to End) (L)

Top to Bottom Height (H) approx.

Handwheel Dia (W) approx.

Stem Dia

2″ (DN50)

62.5

10

Manufacturer Standard (per API 602)

Varies by design

Varies by design

Varies by design

Note: Dimensions above are typical. Final dimensions should be based on approved manufacturer drawings.

  1. Applicable Design Standards
  • Design & Manufacture: API 602 (Forged Valves) / ASME B16.34
  • Face-to-Face Dimensions: ASME B16.10 (or per user request)
  • End Connections: ASME B16.11 (Socket Weld)
  • Pressure-Temperature Rating: ASME B16.34
  • Inspection & Testing: API 598
  1. Product Features
  1. Zero Leakage: The multi-layer stainless steel bellows (316L) ensures zero stem leakage, critical for fugitive emission control.
  2. Superior Corrosion Resistance: F316L material provides enhanced resistance to pitting and intergranular corrosion, especially in chloride environments.
  3. Double Seal Safety: Backup graphite packing provides secondary protection in case of bellows failure.
  4. Long Service Life: Elimination of stem seal friction reduces wear.
  5. Visual Indication: Rising stem design provides clear visual position indication.

Remarks:

  • This datasheet specifies ASTM A182 F316L for forged components.
  • For specific dimensional data and torque values, please refer to the official certified drawings from the manufacturer.
