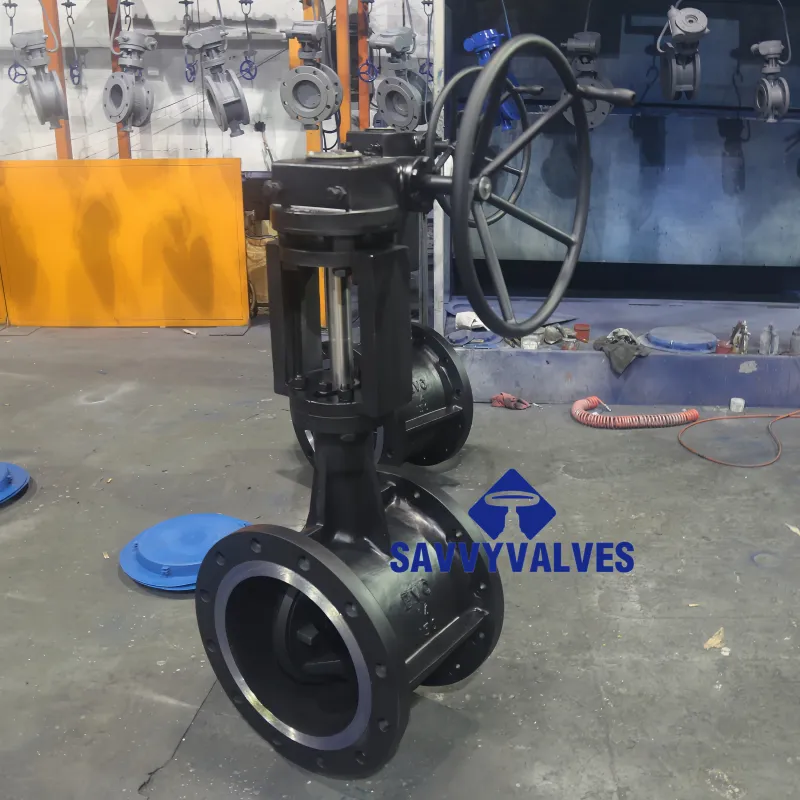

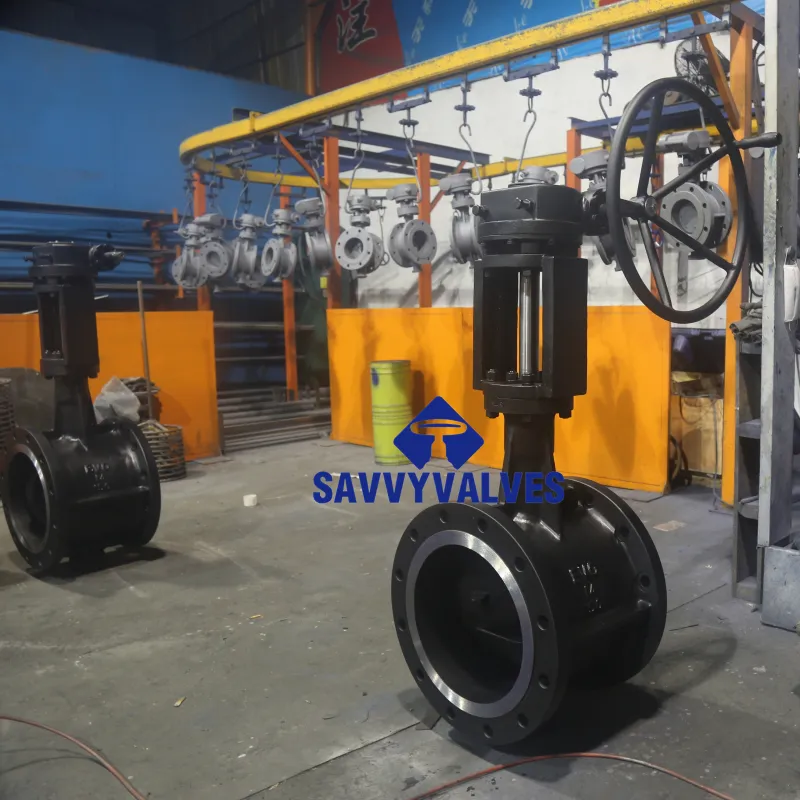

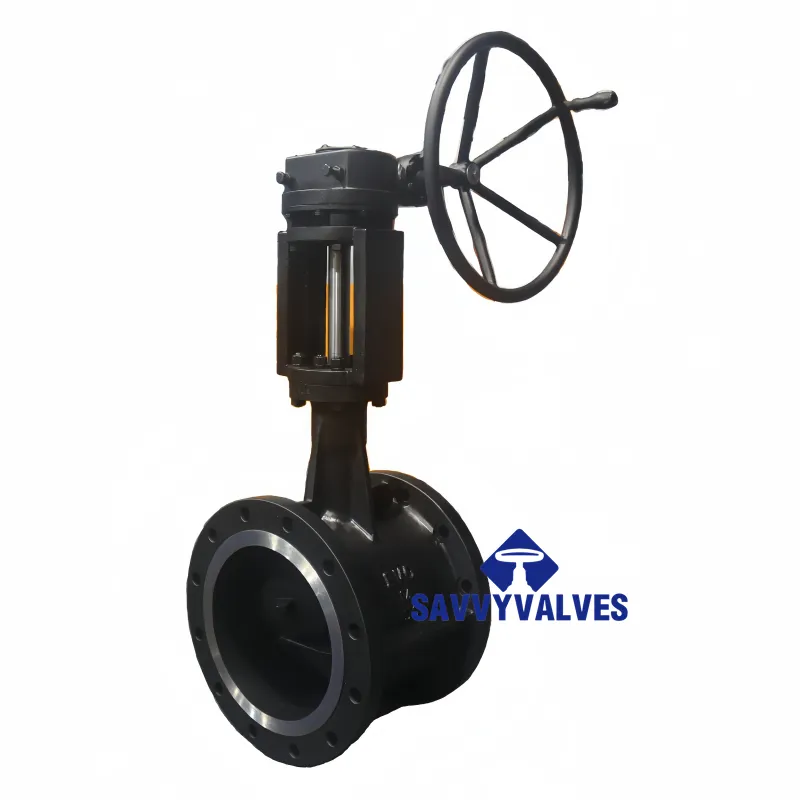

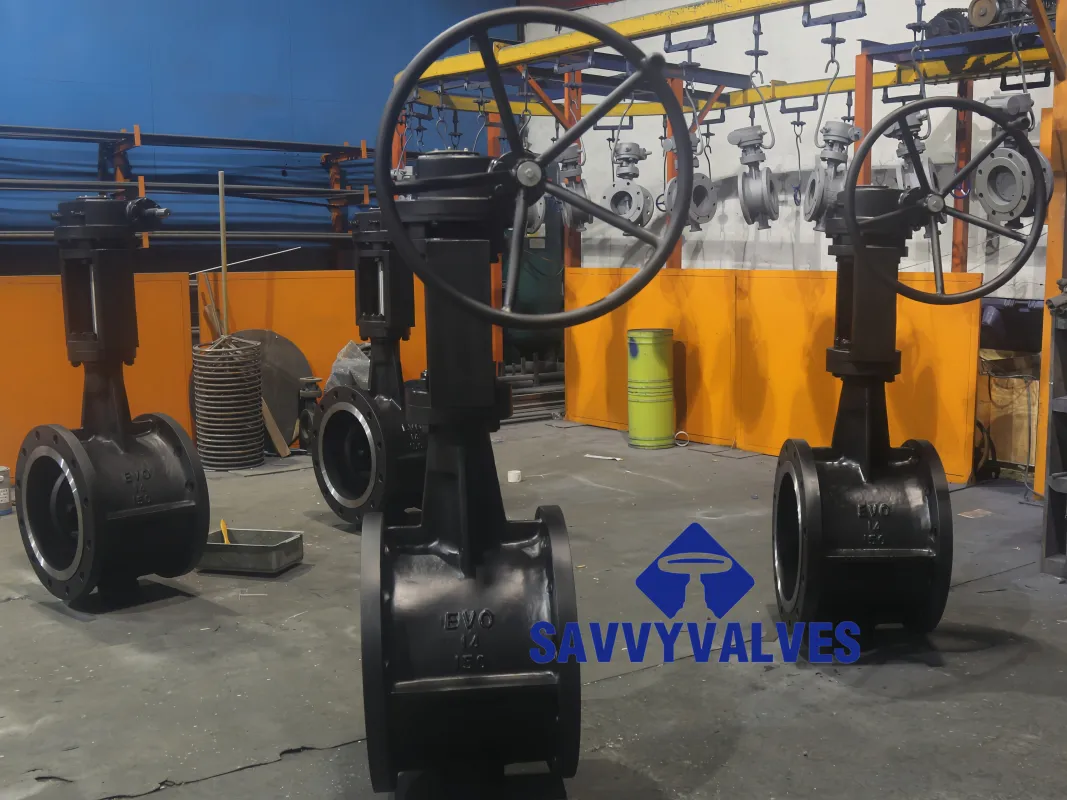

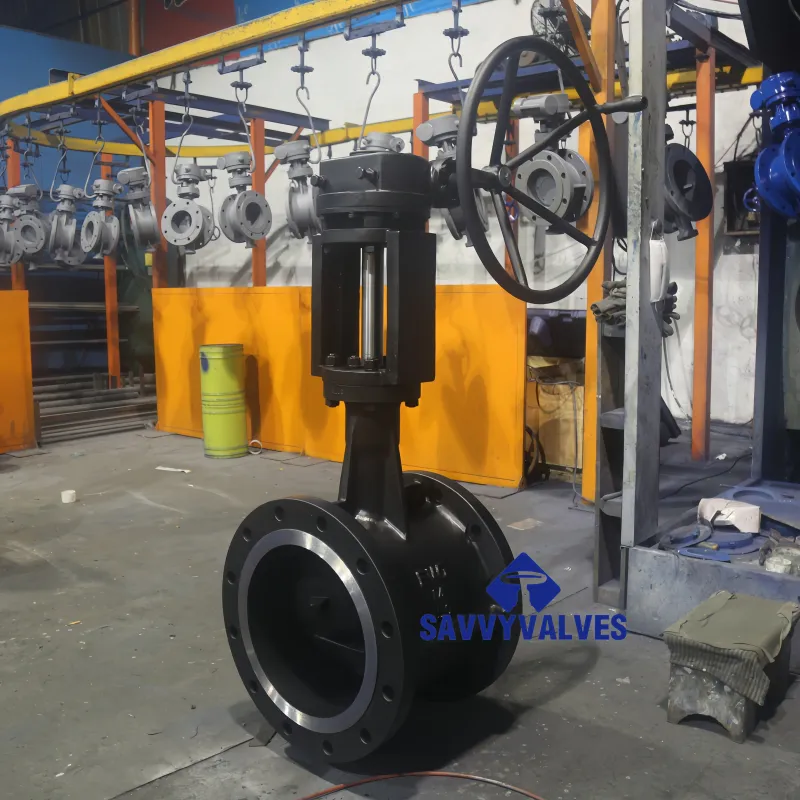

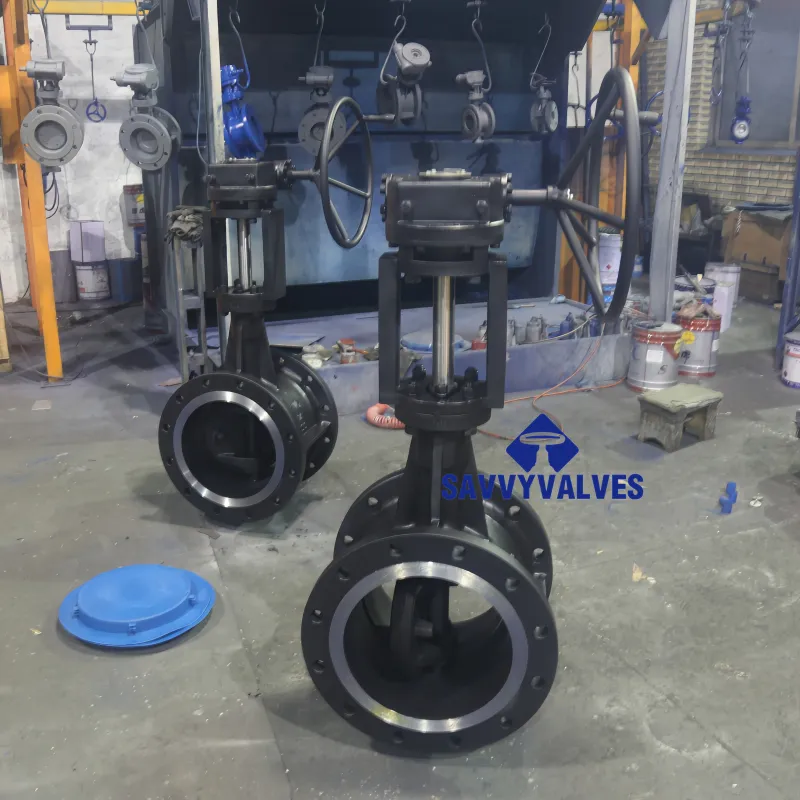

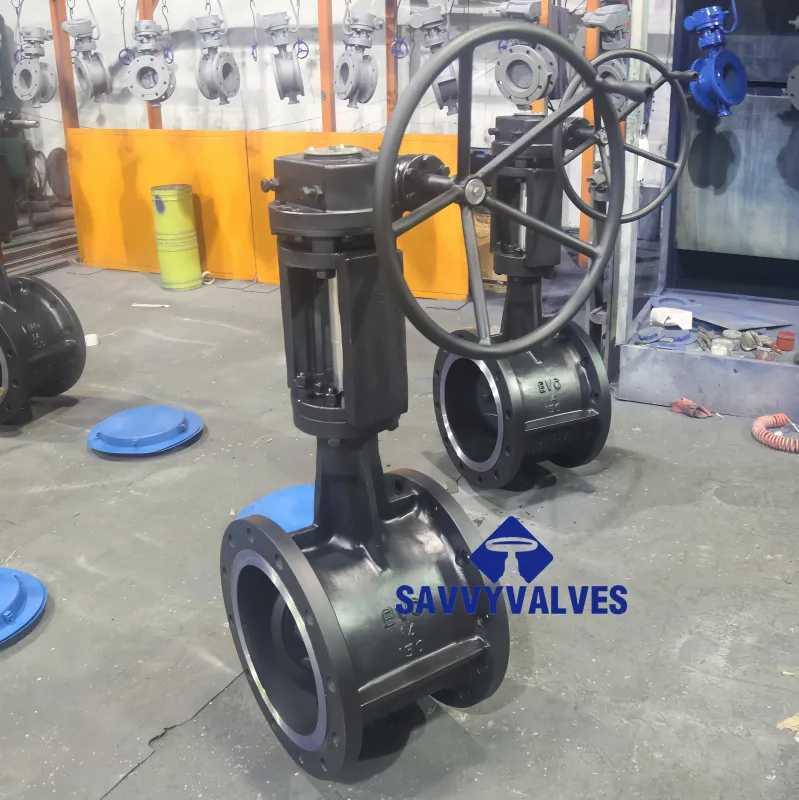

Type de vanne : Vanne papillon triple excentrique (siège métallique, conception sans frottement)
Norme de conception : API 609 / ISO 17292
Taille: 14" (DN 350)
Classe de pression : ASME Classe 150 (150 LB)
Connexion finale : Bride RF selon ASME B16.5 (face surélevée : 1/16")
Matériau du corps et du disque : ASTM A217 C5 (acier moulé 5 % Cr-0,5 % Mo pour ≤ 593 °C)
Système de siège :
Bague de siège remplaçable latéralement
Face d'étanchéité : Revêtement Stellite 6 (3 mm minimum, HRC 46-52)
Joint de secours en graphite activé par pression
Joint de disque : Structure laminée :
Support Inconel 625 + couche de graphite flexible (API 607 Fire-Safe)
Tige: Tige haute température allongée (17-4PH H1150, nitrurée au plasma ≥ 0,1 mm)
Performances d'étanchéité : ISO 5208 Taux A (étanche aux bulles) à 593 °C
Plage de température : -29°C à 593°C (fonctionnement continu)
Caractéristiques essentielles :
Remplacement du siège à chargement latéral (retrait de 2 boulons, ≤ 1,5 heure)
Garniture de tige à charge dynamique (ISO 15848-1 Classe BH)
Décalage du disque conique : Angle de 8° (garantit une usure nulle)
Applications des centrales électriques :
Conduits de dérivation de chaudière : Isolation des gaz de combustion à 565 °C
Lignes de réchauffage à chaud : Vapeur à 540 °C à 4,2 MPa
Systèmes SCR/SNCR : Étanchéité résistante à l'abrasion pour gaz chargé de cendres
GARANTIE
SAVVY VALVES s'engage à fournir des produits d'une qualité exceptionnelle et un service après-vente sans souci. Nos vannes sont garanties pour une durée de vie minimale de 12 mois, période durant laquelle nous fournissons gratuitement toutes les pièces de rechange nécessaires et des instructions d'entretien détaillées. Pendant la période de garantie, en cas de dommage non causé par l'homme, nous remplaçons gratuitement les composants et fournissons une assistance technique professionnelle. Après l'expiration de la garantie, seuls les pièces de rechange sont à votre charge, tout en bénéficiant de services de maintenance à prix réduits. Notre objectif est d'aider nos clients à réduire leurs coûts d'exploitation et à optimiser leur production grâce à une qualité fiable et un service après-vente complet. Qu'il s'agisse de questions techniques ou de besoins de maintenance, notre équipe d'experts répondra rapidement pour garantir le fonctionnement optimal de votre système de vannes.
