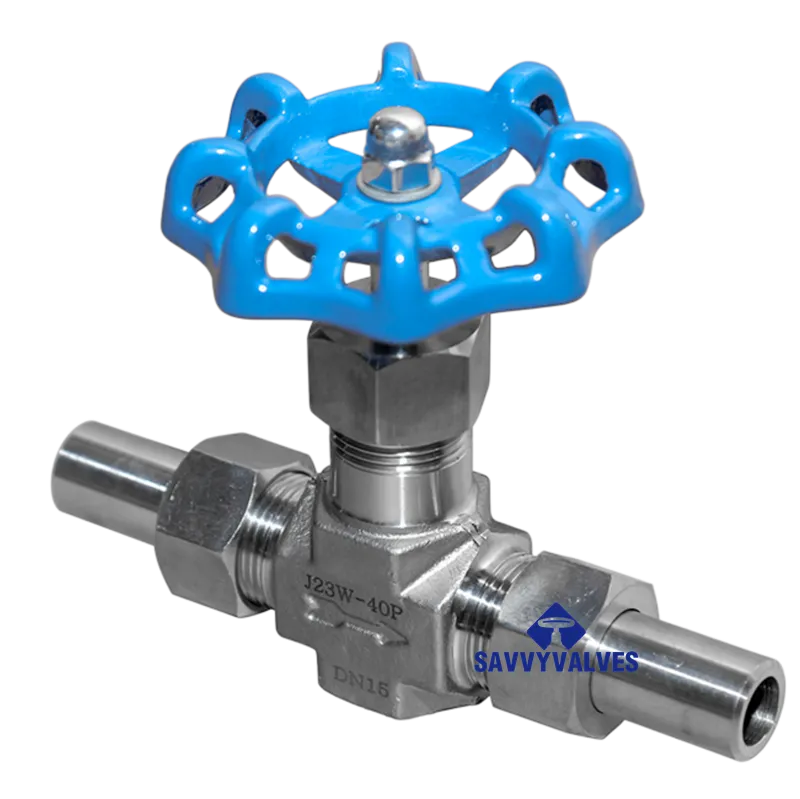

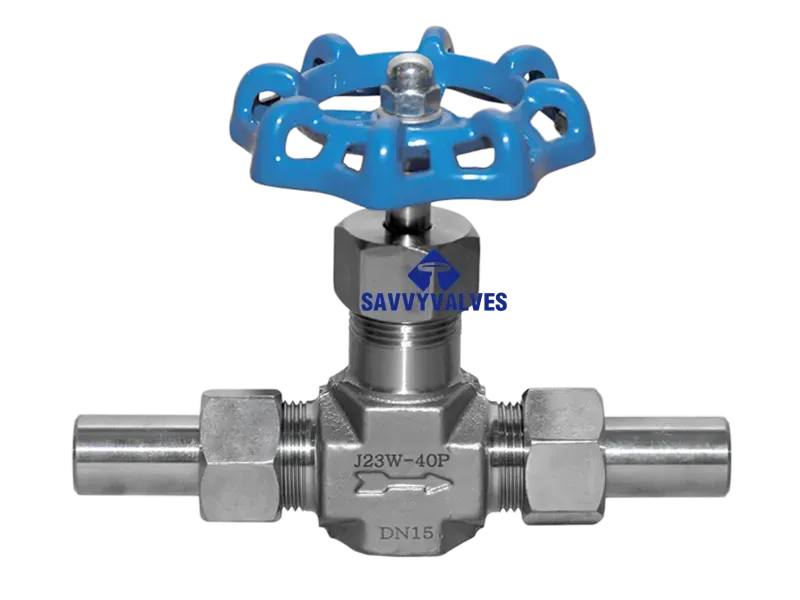

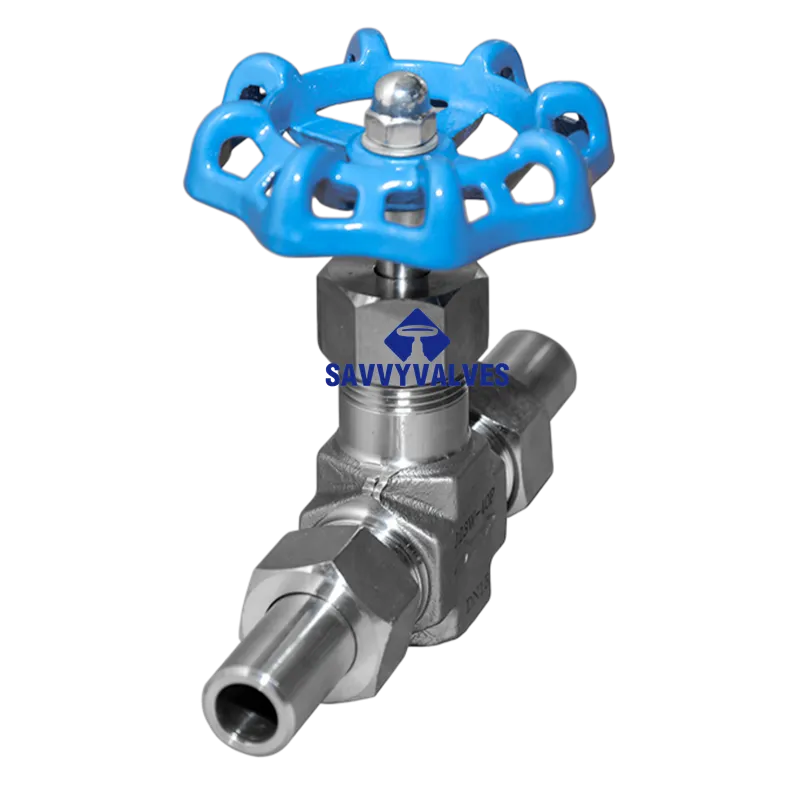

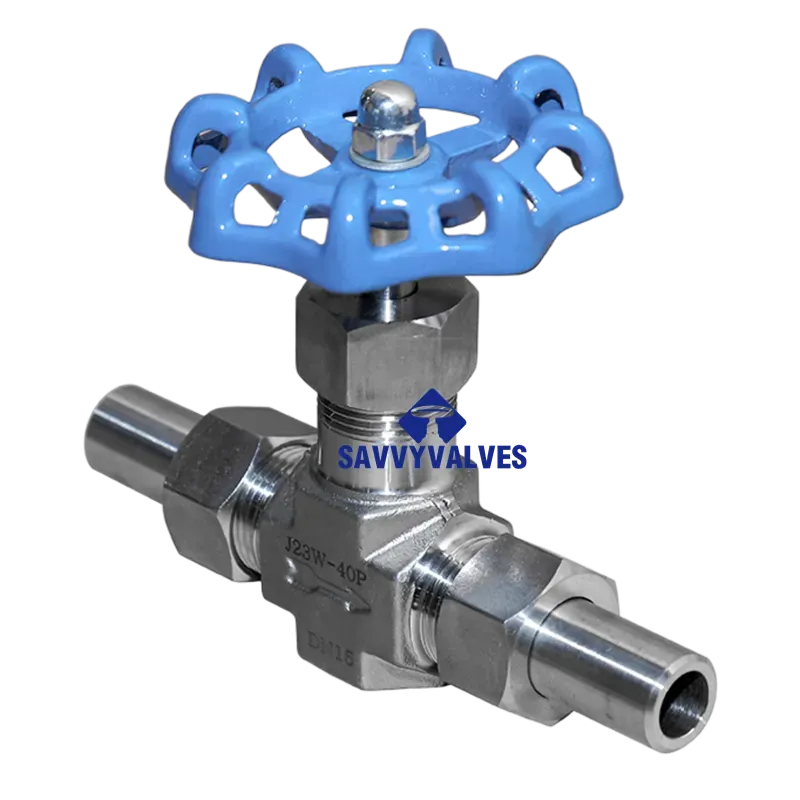

DN15-PN40-NPT c/w Nipples SS Needle Valve

Stainless Steel Needle Valve – Technical Data Sheet

Size: DN15 | Pressure: PN40 | Connection: NPT with Nipples

1. Main Parts & Materials (All Stainless Steel)

2. Dimensions & Weight (Reference – Valve Body Only, without Nipples)

Note: Nipple length is typically 50 mm (2″) each unless specified otherwise.

3. Design Features

1. Non‑rotating Stem – Prevents galling and extends seat/packing life; stem moves axially without rotation.
2. Metal‑to‑Metal Seating (Standard) – Sharp needle tip provides fine flow control and positive shut‑off (bubble‑tight).
3. PTFE Packing – Low friction, good chemical resistance, suitable up to 200°C. Graphite packing available for high temperature.
4. Integral Bonnet Construction – Reduces potential leak paths; robust for high‑pressure applications.
5. Included Nipples – Valve is supplied with two stainless steel male NPT nipples for easy connection to piping or tubing.
6. Fine Flow Regulation – Needle profile allows precise, repeatable flow adjustment from fully closed to fully open.

4. Performance Characteristics

5. Applications

• Instrumentation panels (pressure gauges, transmitters, switches)
• Chemical injection lines
• Sample points
• Bleed and vent ports
• High‑pressure hydraulic and pneumatic systems
• Steam tracing lines (with graphite packing)

6. Testing & Compliance

7. Nipples Specification (Included)

Nipples are pre‑wrapped with PTFE tape or supplied without tape per customer request.

8. Ordering Information

Please specify:

• Valve size: DN15 (1/2″)
• Pressure: PN40
• Connection: Female NPT + 2 matching male NPT nipples
• Body material: SS316 / SS304
• Stem tip: Metal / Soft (PTFE)
• Packing: PTFE / Graphite
• Handle: Knob / T‑handle
• Nipple length: ___ mm
• Special: Panel mounting, NACE MR0175, low‑emission packing, etc.

Notes:

• “c/w Nipples” means the valve is supplied complete with two nipples, ready for installation.
• For high‑temperature steam (>200°C), select graphite packing and metal stem tip.
• Needle valves are not intended for full on/off isolation in high‑cycle applications; they are designed for flow regulation and shut‑off.
• Confirm pressure‑temperature limits with the manufacturer for specific media.
