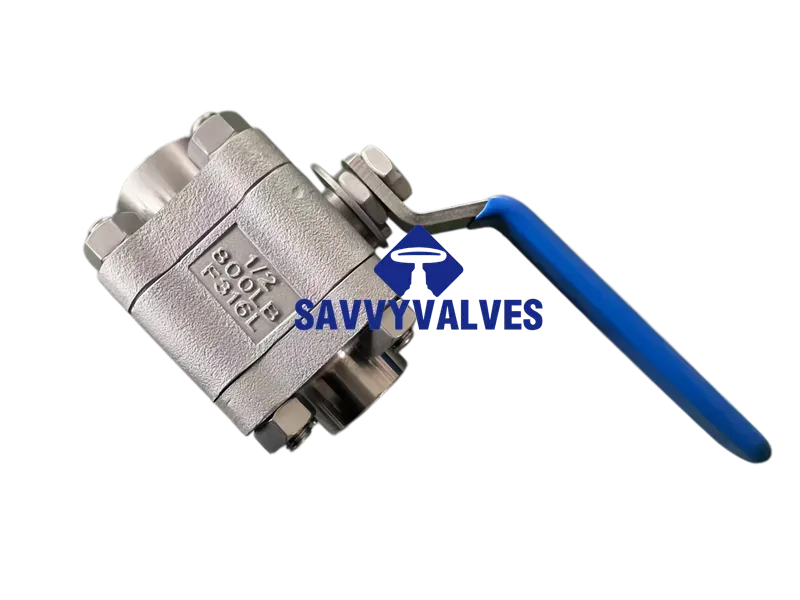

1/2″-800LB F316L Close Die Forged Floating Ball Valve

توضیحات

Technical Data Sheet – Forged Steel Ball Valve
Material: F316/L Stainless Steel
جنس نشیمنگاه: PTFE (پلی تترافلوئورواتیلن)
Pressure Class: Class 800
Connection: NPT Threaded (ASME B1.20.1)
Size Range: DN8 – DN50 (1/4″ – 2″)

1. General Design Specifications

2. Main Material Specifications

3. Pressure-Temperature Rating (Class 800)

Note: The following values are typical for PTFE seats under static pressure. Actual values may vary; refer to the test report.

**Long-term service recommended ≤ 200°C (392°F). Short-term exposure up to 230°C (446°F) possible with enhanced PTFE.*

4. Dimensional Data (NPT Threaded) – Dimensions in mm / inches

*Note: Dimensions are typical for 2-piece or 3-piece forged steel ball valves. Slight variations may exist between manufacturers.*

5. Flow Characteristics (Full Bore)

6. Service Conditions

• Suitable Media: Water, Oil, Gas, Weakly Corrosive Chemicals (Avoid strong oxidizers at high temperatures)
• محدوده دما: -29°C to +200°C (-20°F to +392°F) with PTFE seats
• Pressure Range: Class 800 (Max 138 bar / 2000 psi @ 38°C / 100°F)
• اتصال: NPT Female Thread per ASME B1.20.1
• عملیات: Lever Handle / Gearbox / Pneumatic Actuator / Electric Actuator
• نوع سوراخ: Full Bore (Standard) / Reduced Bore (Optional)

7. Options & Remarks

• RPTFE (تفلون تقویت‌شده) seats available for higher wear resistance.
• PEEK / Metal Seats available for high-temperature applications.
• NACE MR0175 / ISO 15156 compliance for sour service.
• Low Fugitive Emission Packing (ISO 15848 / TA-Luft).
• Oxygen Service Cleaning & Degreasing.
• جوش لب به لب (BW) or Socket Weld (SW) end connections available.
• Locking Device for lever handle.
• Extended Stem for insulated pipes.

Should you require this data sheet in a different format (Word/PDF) or with modifications (e.g., specific size range, actuator data, or custom tag numbers), please let me know.

ضمانت:

شرکت SAVVY VALVES متعهد به ارائه کیفیت استثنایی محصول و خدمات پس از فروش بدون نگرانی است. شیرهای ما حداقل ۱۲ ماه عمر مفید دارند که در این مدت، تمام قطعات یدکی لازم و دستورالعمل‌های دقیق تعمیر و نگهداری را به صورت رایگان ارائه خواهیم داد. در طول دوره گارانتی، در صورت بروز هرگونه آسیب غیر انسانی، قطعات را بدون هیچ هزینه‌ای تعویض کرده و پشتیبانی فنی حرفه‌ای ارائه می‌دهیم. پس از انقضای گارانتی، مشتریان فقط باید هزینه قطعات یدکی را بپردازند، در حالی که همچنان از خدمات تعمیر و نگهداری با تخفیف بهره‌مند می‌شوند. هدف ما کمک به مشتریان برای کاهش هزینه‌های عملیاتی و افزایش بهره‌وری تولید از طریق کیفیت قابل اعتماد و پشتیبانی جامع پس از فروش است. چه برای سوالات فنی و چه برای نیازهای تعمیر و نگهداری، تیم متخصص ما به سرعت پاسخ خواهد داد تا اطمینان حاصل شود که سیستم شیر شما در هر زمان عملکرد بهینه خود را حفظ می‌کند.
