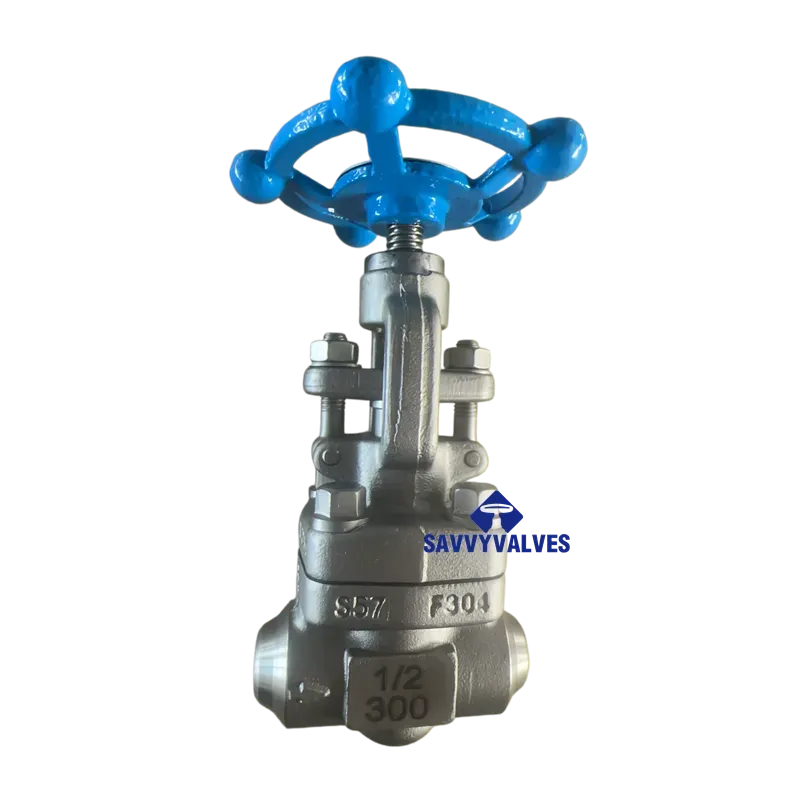

1/2″-300LB Close Die Forged Stainless Steel Globe Valve

Design Standard API 602 / ASME B16.34 / BS 5352
Nominal Size 1/2 inch (DN15)
Pressure Class Class 300 LB (PN50)
Bonnet Type OS&Y (Outside Screw and Yoke), Bolted Bonnet
Connection Type Butt Weld Ends (BW)
Operation Handwheel
Body Material ASTM A182 F304 (Forged Austenitic Stainless Steel)

تماس با ما

توضیحات

Forged Steel Globe Valve Technical Data Sheet (API 602)

F304 Material 1/2″ 300LB Butt Weld Ends

General Information

Item	مشخصات
نوع شیر	Forged Steel Globe Valve
Design Standard	API 602 / ASME B16.34 / BS 5352
اندازه اسمی	1/2 inch (DN15)
Pressure Class	Class 300 LB (PN50)
Bonnet Type	OS&Y (Outside Screw and Yoke), Bolted Bonnet
Connection Type	Butt Weld Ends (BW)
عملیات	Handwheel
جنس بدنه	ASTM A182 F304 (Forged Austenitic Stainless Steel)

Applicable Standards

Item	Standard Code
Design & Manufacturing	API 602, ASME B16.34, BS 5352
Face-to-Face / End-to-End	ASME B16.10 / Manufacturer Standard
Butt Weld Ends	ASME B16.25
Test & Inspection	API 598
Pressure-Temperature Rating	ASME B16.34
Valve Marking	MSS SP-25

Main Design Features

ساخت بدنه: One-piece die forged body, dense structure, high strength, no casting defects, excellent corrosion resistance
Bonnet Connection: Bolted bonnet design with stainless steel/flexible graphite spiral wound gasket sealing
Disc Design: Renewable disc type, hardfaced seating surface
Stem Design: Backseat feature allows packing replacement under pressure when valve is fully open
Operating Characteristics: Disc moves linearly along seat centerline, short stroke, reliable shut-off
Seat Design: Metal-to-metal seating for durability
Packing: Flexible graphite packing, low emission design

Main Component Materials (F304 Material)

Item	Part Name	مواد	Standard/Remark
1	بدن	ASTM A182 F304	Forged Austenitic Stainless Steel
2	Bonnet	ASTM A182 F304	Forged Austenitic Stainless Steel
3	دیسک	ASTM A182 F304 + STL	Hardfaced with Stellite
4	صندلی	Integral / STL Hardfaced	Machined directly on body or hardfaced
5	ساقه	ASTM A182 F304	Stainless Steel
6	Gasket	304 + Flexible Graphite	Spiral Wound
7	Packing	Flexible Graphite	Low emission design
8	Gland Bushing	ASTM A182 F304	Stainless Steel
9	Gland Flange	ASTM A182 F304	Stainless Steel
10	Bonnet Bolt	ASTM A193 B8	Stainless Steel
11	Bonnet Nut	ASTM A194 8	Stainless Steel
12	Handwheel	ASTM A197	Malleable Cast Iron

Technical Parameters & Dimensions

5.1 Pressure-Temperature Ratings

Item	پارامتر
Nominal Pressure	Class 300 LB (PN50)
Shell Test Pressure	7.7 MPa (Hydrostatic) [API 598]
High-Pressure Seat Test Pressure	5.7 MPa (Hydrostatic) [API 598]
Low-Pressure Pneumatic Test Pressure	0.5 – 0.7 MPa (Air) [API 598]
محدوده دما	-29°C ~ 425°C (derating at higher temps)
Applicable Media	Water, steam, oil, corrosive media

5.2 Dimensions (1/2″ Class 300 Butt Weld Ends)

Dimension	Value	Remark
End-to-End Length (L)	165 mm	Butt Weld Ends, typical API 602 value
Height (H-OPEN)	Approx. 196 mm	Fully open position, reference
Handwheel Diameter (W)	100 mm	Reference
Butt Weld OD	21.3 mm	Matching 1/2″ Sch40/80 pipe
Butt Weld Wall Thickness (t)	Per ASME B16.25	Bevel preparation per standard
Weight	Approx. 2.5 kg	Reference, may vary by manufacturer

5.3 End Connection Details

Butt Weld Ends (BW): Bevel preparation and dimensions per ASME B16.25, suitable for welding to pipe

Test & Inspection (API 598)

Test Item	Test Pressure	Medium	Acceptance Criteria
Shell Test	7.7 MPa	Water	No visible leakage
High-Pressure Seat Test	5.7 MPa	Water	No visible leakage
Low-Pressure Seat Test	0.5 – 0.7 MPa	Air	No bubbles leakage
Test Duration	Per API 598	—	Hold time conforms to standard

Marking & Supply

Valve Marking: Per MSS SP-25, nameplate to include nominal size, pressure class, material, heat number, design standard, etc.
Flow Direction: Flow direction arrow marking on body
Cleaning & Protection: Valves internally and externally cleaned, ends covered with protectors
Documentation: Material certificates, pressure test reports, declaration of conformity provided with shipment
