صمام الكرة العائمة المبردة ذات المدخل العلوي للغاز الطبيعي المضغوط والغاز الطبيعي المسال وغاز البترول المسال

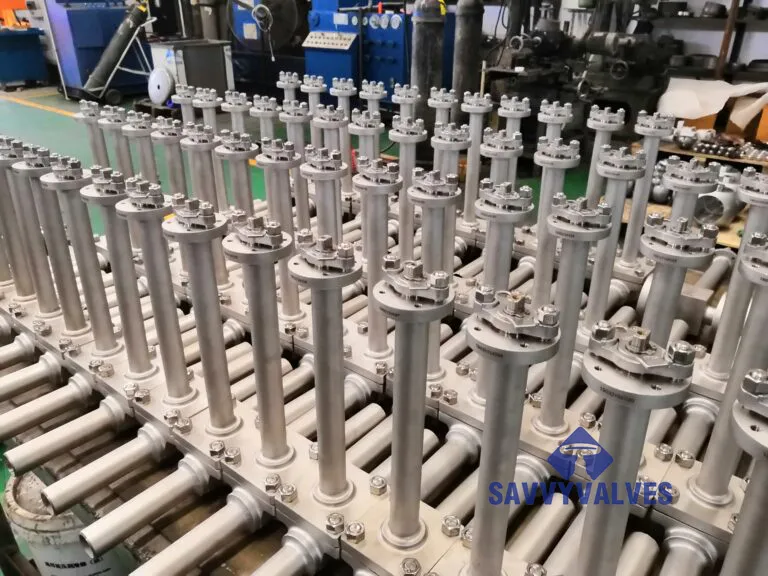

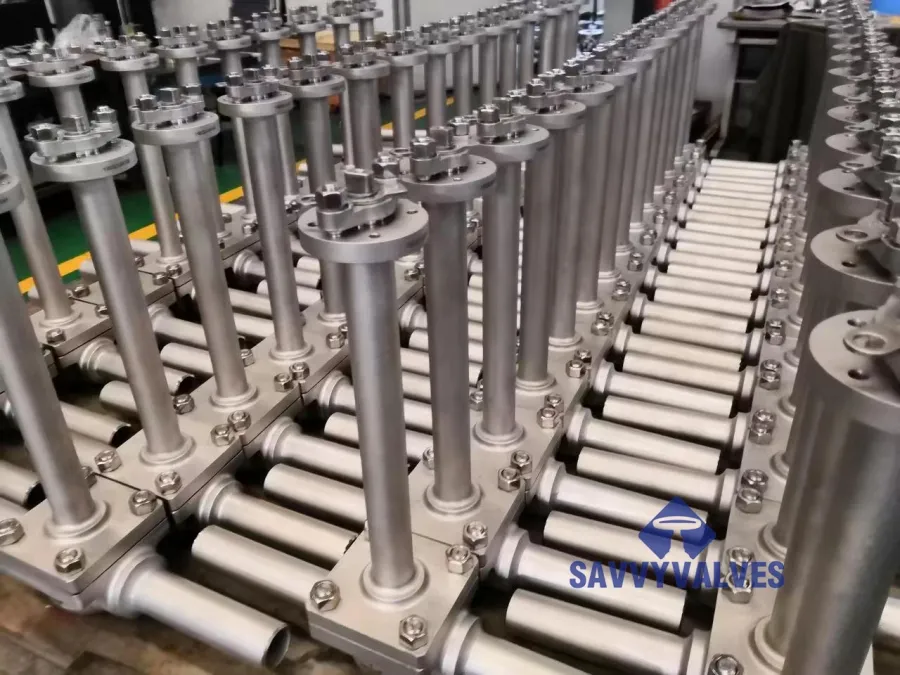

الصور توضح المواصفات كما هو موضح أدناه:
الحجم: 1 بوصة
التقييم: 150 رطلاً
النهاية: الوزن الصافي حسب ASME B16.25
درجة الحرارة: -196 درجة مئوية
الجسم والغطاء: A182 F316
الكرة: ASTM A182 F316+HF
STEM: ASTM A182 F316
المقعد: بيك أو إتش إف معدني
التشغيل: يدوي وتروس

اتصل بنا

عام

الحجم: 1/8″~36″.
تصنيف الضغط: 150 رطل ~ 4500 رطل، PN6 ~ PN750
درجة حرارة التصميم: -196 درجة مئوية ~ 120 درجة مئوية
رمز تصنيع التصميم: ASME B16.34، BS6364، API 608، API 6D، SHELL SPE77/200
وجهاً لوجه: ASME B16.10، EN558
التوصيل: ASME B16.5، B16.47، EN1092، RF/RTJ، ASME B16.25 BW، ASME B16.11 SW/NPT، إلخ.
تصميم الزخارف: كرة عائمة / كرة محورية
التطبيقات العامة: CNG،LNG،LPG،CO2،N2 وما إلى ذلك.
تصميم السلامة: ساق مضادة للانفجار، مقاومة للحريق، مضادة للكهرباء الساكنة
اختبار خاص إذا لزم الأمر: انبعاثات منخفضة، خدمة DNV/BV/SGS TPI متاحة.

قائمة المواد النموذجية الرئيسية

BODY: ASTM A351 CF8/CF8M/CF3/CF3M, A995 4A/5A, MONEL K400/K500, H-276
الكرة: ASTM A182 F304/F316/F51/F53/F55، MONEL K400/K500، H-276 مقواة
غطاء محرك ممتد: ASTM A351 CF8/CF8M، ASTM A182 F304/F316
STEM: F304، F316، XM-19، 17-4PH، INCONEL 718، MONEL K-500
المقعد: زنبرك مزوّد بـ PCTFE أو PEEK أو HF معدني
المشغل: الرافعة أو الترس أو المحرك
مواد خاصة أخرى متاحة للتخصيص.

امتحان

معيار التفتيش والموافقة: API598، API6D.BS6364

ضبط الجودة:

100% تحليل كيميائي واختبار ميكانيكي للمواد الخام لكل أرقام الحرارة.
اختبار DPT بنسبة 100% مع الصب، واختبار MT أو UT جزئيًا، كما يتوفر RT دائمًا إذا لزم الأمر.
اختبار هيدروليكي بنسبة 100% مع الغلاف والختم واختبار ضغط الهواء المنخفض.

ضمان:

توفر صمامات SAVVY عمر خدمة يصل إلى 12 شهرًا على الأقل، وسيتم توفير قطع الغيار المجانية وتعليمات الصيانة عند الحاجة.

منتجات البيع الساخنة

منذ أكثر من 10 سنوات، كنا المورد الرائد للصمامات الصناعية للمشاريع العالمية الكبرى في إمدادات المياه والنفط والغاز وتحلية المياه.

كيف يستفيد صمام الكرة العائمة المبرد من النوع CNG LNG LPG من تطبيقات الغاز منخفضة الحرارة؟

صمام الكرة العائمة المبردة ذو المدخل العلوي، للغاز الطبيعي المضغوط (CNG) والغاز الطبيعي المسال (LPG)، مصمم لأداء موثوق في البيئات المبردة، حيث يُعد التحكم الآمن والفعال في تدفق الغازات المسالة أمرًا بالغ الأهمية. يضمن تصميم الكرة العائمة إغلاقًا محكمًا من خلال السماح للكرة بالتحرك قليلاً تحت الضغط، والضغط على المقعد السفلي لضمان مانع تسرب. يتيح تصميم المدخل العلوي صيانة سريعة ومريحة من الأعلى، وهو مثالي للمنشآت واسعة النطاق حيث تكون إزالة الصمام من خط الأنابيب مكلفة أو غير عملية. بفضل أغطية ممتدة ومواد مقاومة لدرجات الحرارة المنخفضة، يمنع هذا الصمام تلف الصقيع ويحافظ على سلامة التعبئة حتى -196 درجة مئوية. يُستخدم على نطاق واسع في محطات الغاز الطبيعي المسال، ومحطات تزويد الغاز الطبيعي المضغوط (CNG)، وشبكات توزيع غاز البترول المسال. بفضل هيكله المدمج، وإحكامه الدقيق، وشهادته المبردة، يضمن هذا الصمام السلامة والأداء على المدى الطويل في تطبيقات خدمة الغاز البارد الصعبة.
