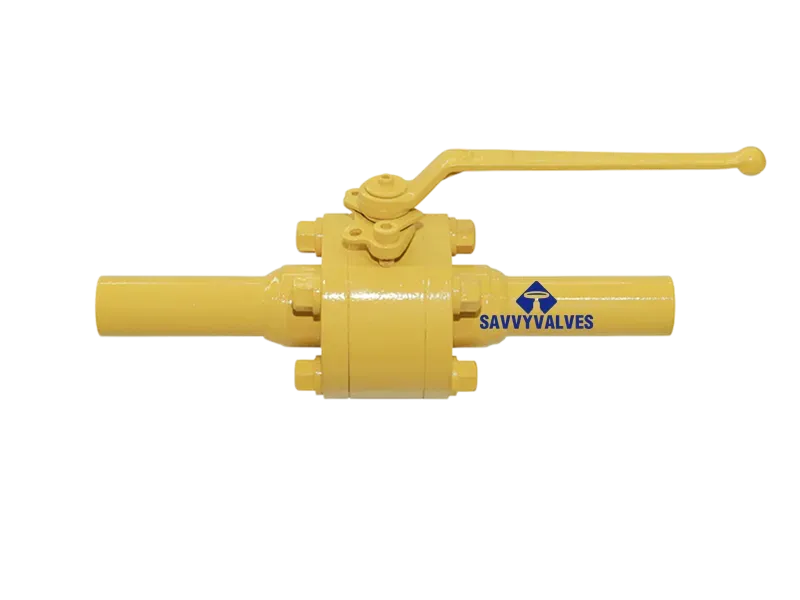

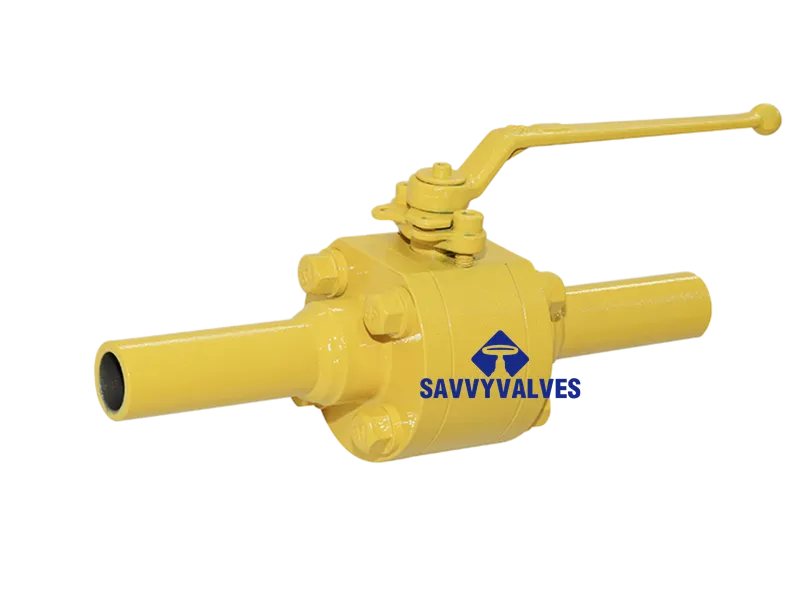

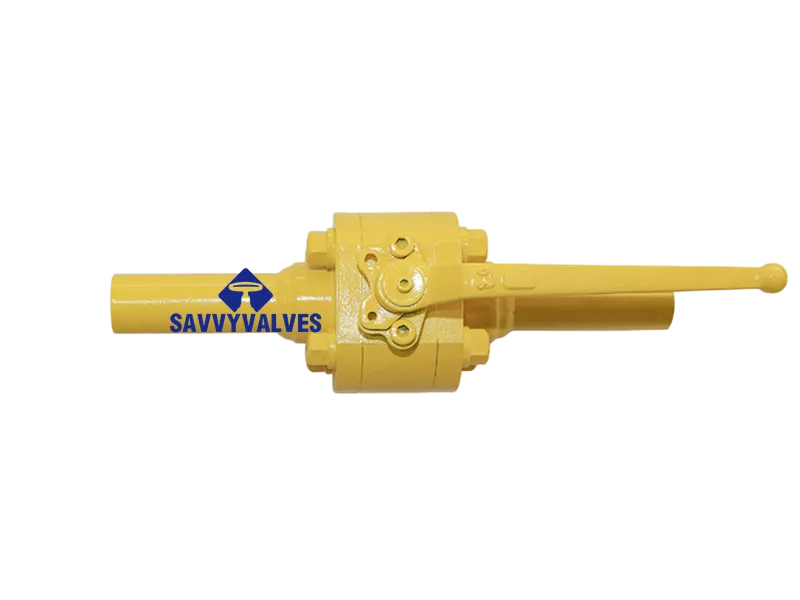

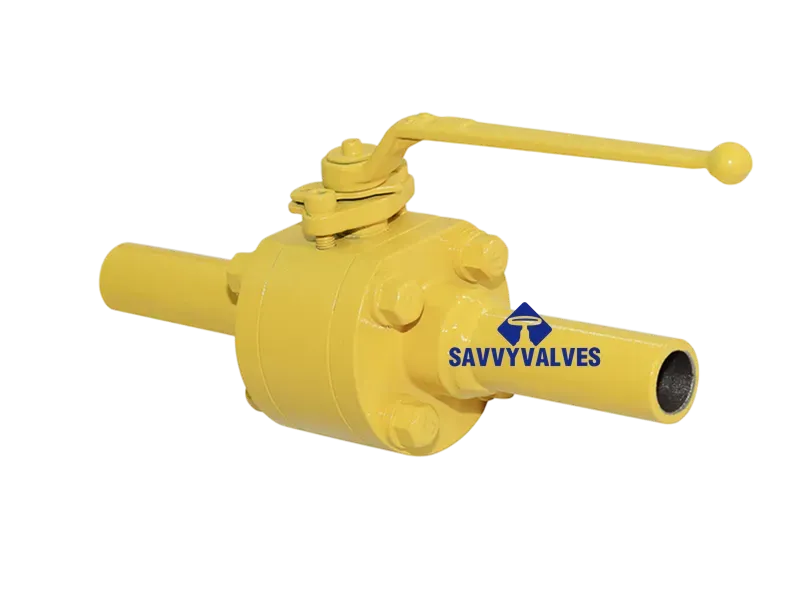

1″-600LB-Nipples End Metal Seated 3-Piece Floating Ball Valve

Technical Datasheet

Product Name: 3-Piece Metal Seated Floating Ball Valve with Nipples End
Model: 1″-600LB Nipples End Metal Seated 3-Piece Floating Ball Valve

1. General Information

2. Technical Specifications

3. Main Material of Parts

4. Main Dimensions & Connection Data (Unit: mm/in)

Note: Nipples ends typically include male NPT threads (ASME B1.20.1) or socket weld ends on both sides for direct connection to pipe.

Note: Dimensions above are typical. Final dimensions should be based on approved manufacturer drawings.

5. Applicable Design Standards

• Design & Manufacture: API 608 / ASME B16.34 / ISO 17292
• End Connections: ASME B1.20.1 (NPT Threads) / ASME B16.11 (Socket Weld)
• Pressure-Temperature Rating: ASME B16.34
• Inspection & Testing: API 598 / ISO 5208 (Leakage Class V or VI)
• Fire Safe Design: API 607 / ISO 10497
• Anti-Static: API 608 / ISO 17292

6. Product Features

1. Metal Seated Design: Hard-faced seat and ball (Stellite, Tungsten Carbide, or Hard Chrome) provide exceptional wear resistance, high-temperature capability (up to 500°C+), and resistance to abrasive media.
2. 3-Piece Construction: Swing-out design allows for easy in-line maintenance; seats, ball, and seals can be replaced without removing the valve body from the pipeline.
3. Nipples End Connection: Factory-installed nipples (threaded or socket weld) provide a compact, ready-to-install solution, eliminating the need for separate pipe nipples and reducing potential leak points.
4. Floating Ball Design: Ball is pressed against the downstream seat under pressure, ensuring tight shut-off; the spring-loaded metal seat ensures consistent contact even under low pressure or thermal cycling.
5. High Temperature Capability: Metal-to-metal sealing allows operation in high-temperature applications where soft seats (PTFE, PEEK) would fail.
6. Blow-out Proof Stem: Stem is designed to be retained within the body even if the gland nut is loosened under pressure.
7. Anti-Static Device: Spring-loaded ball/plunger ensures electrical continuity between ball, stem, and body to prevent static spark build-up.
8. Fire Safe Design: Compliant with API 607, ensuring secondary metal-to-metal sealing in the event of fire damage to primary seals.

Remarks:

• Material Options: Available in A105 Carbon Steel (for non-corrosive high-temperature services) or F316 Stainless Steel (for corrosive services). Specify material grade when ordering.
• Seat Material: Confirm required seat hard-facing material based on temperature and media abrasiveness (Stellite, Tungsten Carbide, etc.).
• Nipple Type: Confirm if NPT threaded or Socket Weld nipples are required.
• Locking Device: Lockable lever handle is available upon request for safety and security.
• For specific dimensional data and torque values, please refer to the official certified drawings from the manufacturer.

CAM KẾT:

SAVVY VALVES cam kết cung cấp chất lượng sản phẩm vượt trội và dịch vụ sau bán hàng không phải lo lắng. Van của chúng tôi được đảm bảo cung cấp tuổi thọ tối thiểu là 12 tháng, trong thời gian đó chúng tôi sẽ cung cấp tất cả các phụ tùng thay thế cần thiết và hướng dẫn bảo trì chi tiết miễn phí. Trong thời gian bảo hành, nếu xảy ra bất kỳ hư hỏng nào không phải do con người gây ra, chúng tôi sẽ thay thế các thành phần miễn phí và cung cấp hỗ trợ kỹ thuật chuyên nghiệp. Sau khi hết hạn bảo hành, khách hàng chỉ cần trả chi phí cho các phụ tùng thay thế, trong khi vẫn được hưởng lợi từ các dịch vụ bảo trì giảm giá. Mục tiêu của chúng tôi là giúp khách hàng giảm chi phí vận hành và nâng cao hiệu quả sản xuất thông qua chất lượng đáng tin cậy và hỗ trợ sau bán hàng toàn diện. Cho dù là yêu cầu kỹ thuật hay nhu cầu bảo trì, nhóm chuyên gia của chúng tôi sẽ phản hồi nhanh chóng để đảm bảo hệ thống van của bạn luôn duy trì hiệu suất tối ưu.
