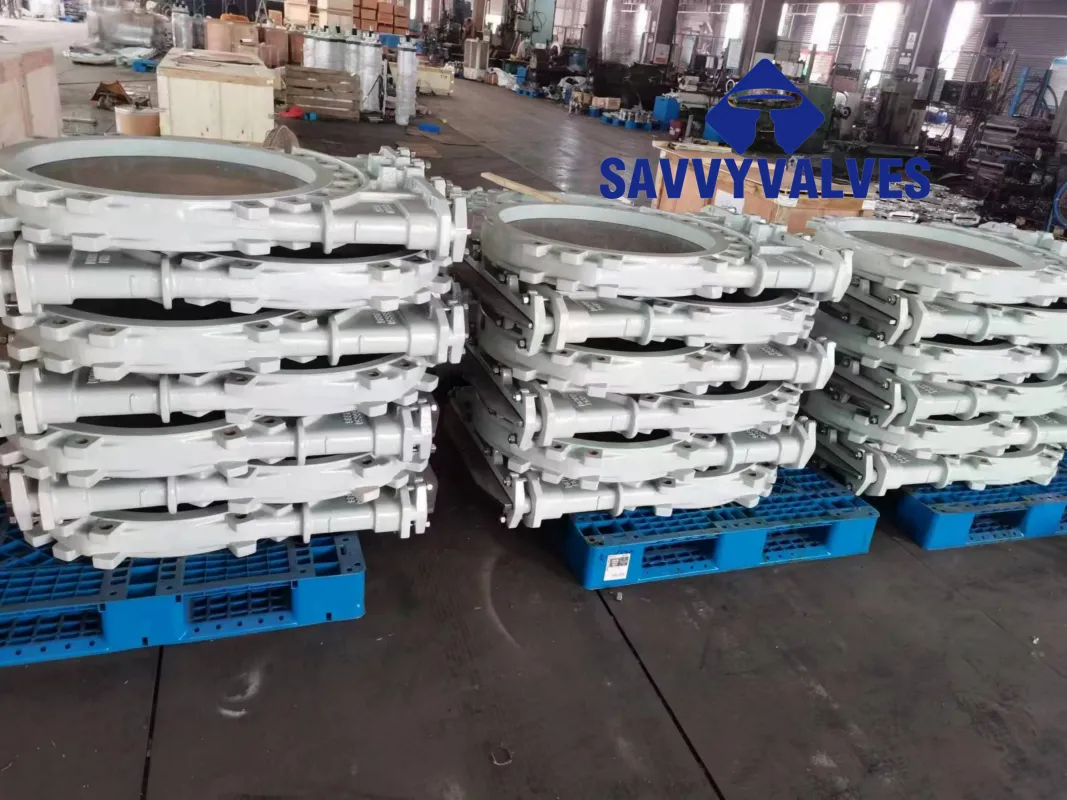

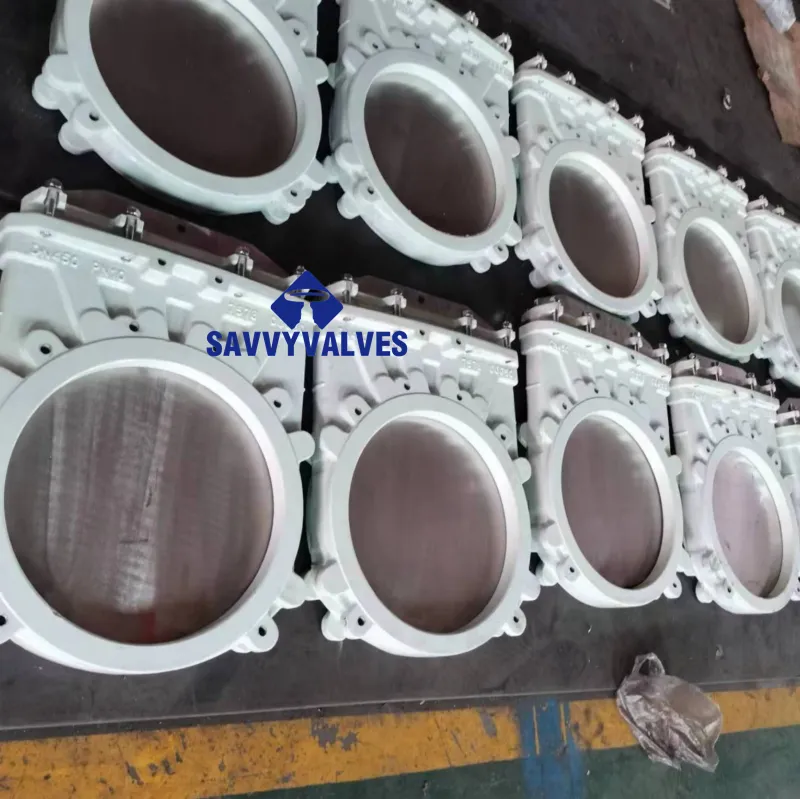

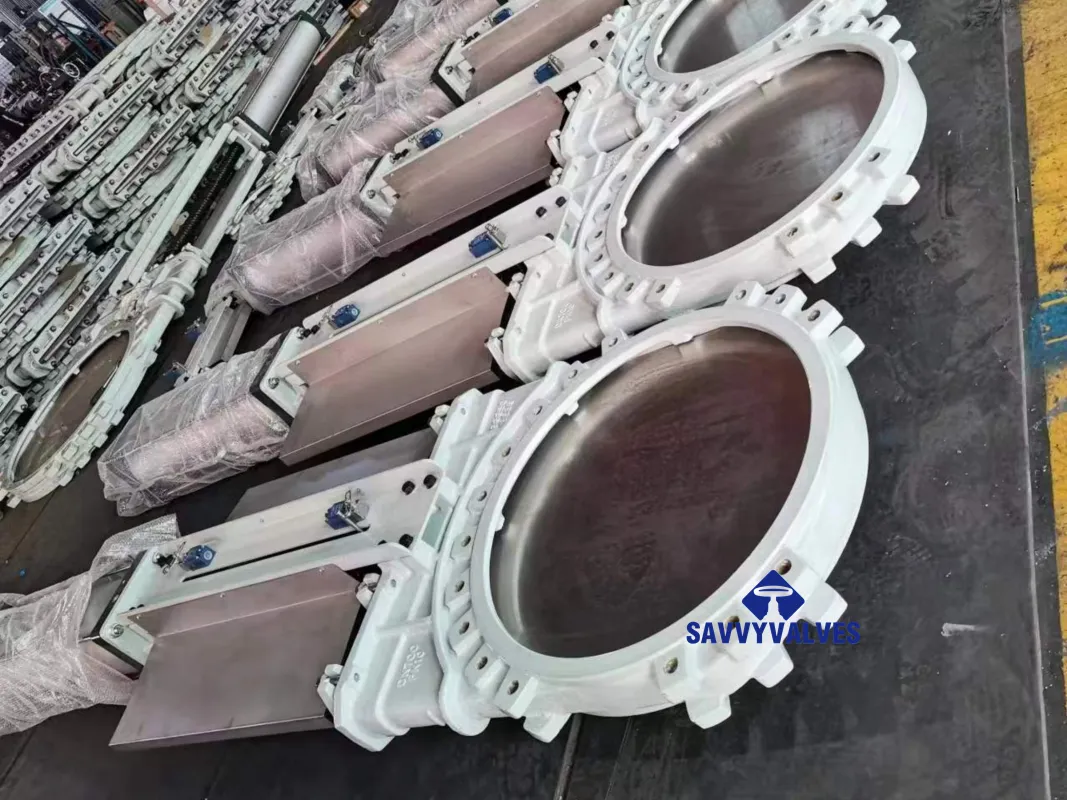

วาล์วประตูมีดแบบลมชนิดดึง

ขนาดและแรงกด

• ขนาดที่ระบุ: 14 นิ้ว (DN 350)
• ระดับแรงดัน: JIS 5K (7 กก./ซม.2 @ 120°C)

วัสดุตัวเครื่อง

เหล็กกล้าคาร์บอน ASTM A216 WCB

การตัดที่สำคัญ

• ดิสก์ประตู: 316 SS + ชุบโครเมียมแข็ง (300μm)
• ก้าน: 316 เอสเอส (1.4401)
• ที่นั่ง: PTFE เติมแก้ว 25% (RPTFE)

การกระตุ้น

• พิมพ์: ตัวกระตุ้นนิวเมติกส์แบบสองทาง
• ลิมิตสวิตช์: ประเภทแคมกลไก (IP67)
• เครื่องประดับ: ตัวกรองเรกูเลเตอร์ + โซลินอยด์วาล์ว

การเชื่อมต่อและการไหล

• สิ้นสุดการเชื่อมต่อ: ลาก (JIS B2220 5K)
• ทิศทางการไหล: ที่นั่งทิศทางเดียว (ที่นั่งปลายน้ำ)

การปกป้องพื้นผิว

• การระเบิด: ที่ 2.5 (ISO 8501-1)
• การเคลือบ: อีพอกซี-โพลีเอไมด์ DFT 250μm (ISO 12944 C4)

ผลงาน

• ระดับการรั่วไหล:
    - ที่นั่ง: ISO 5208 เกรด A (การรั่วไหลที่มองเห็นได้เป็นศูนย์)
    - ก้าน: ISO 15848-1 คลาส B (การปล่อยมลพิษต่ำ)
• ช่วงอุณหภูมิ: -20°C ถึง +120°C

การปฏิบัติตามมาตรฐาน

• การออกแบบวาล์ว: เอ็มเอสเอส เอสพี-81
• หน้าแปลน: JIS B2220
• เผชิญหน้ากัน: API 609 ตารางที่ 8

การทดสอบและการรับรอง

• การทดสอบไฮโดรสแตติก: ตามมาตรฐาน MSS SP-61 (ตัว: 1.5×PN / ที่นั่ง: 1.1×PN)
• การทดสอบการรั่วของเบาะนั่ง: ISO 5208 เกรด A
• การรับรอง: EN 10204-3.1 ใบรับรองวัสดุ
