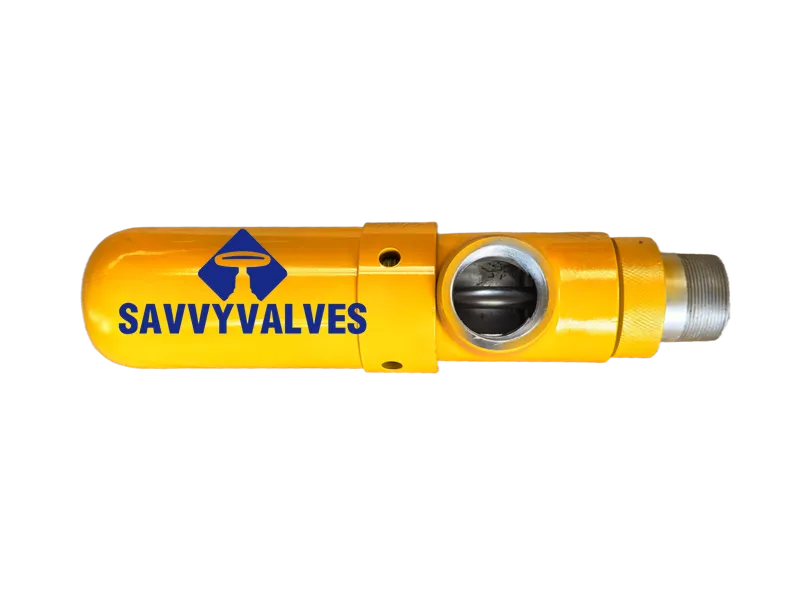

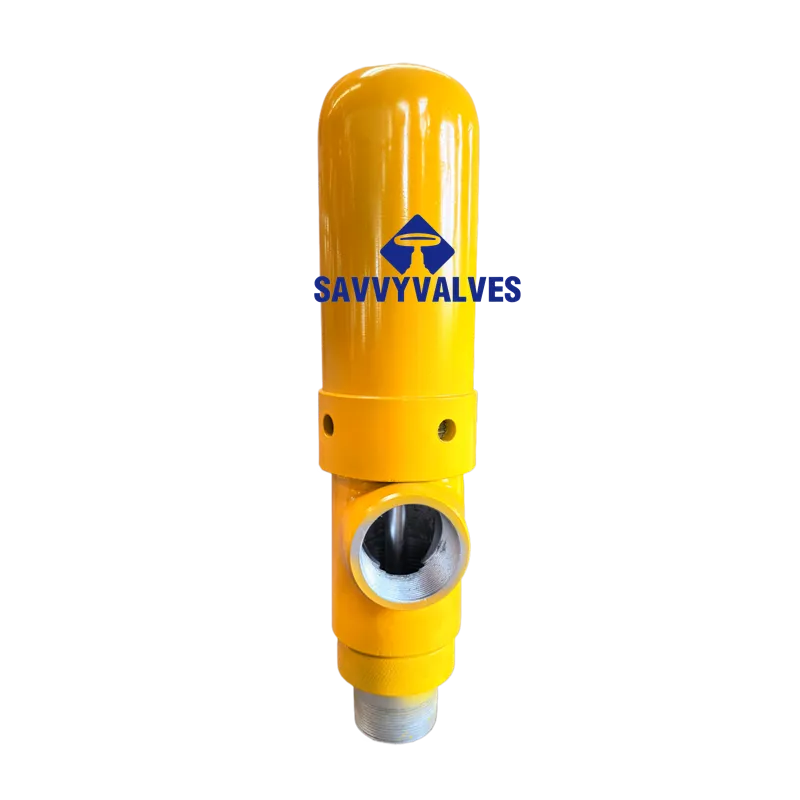

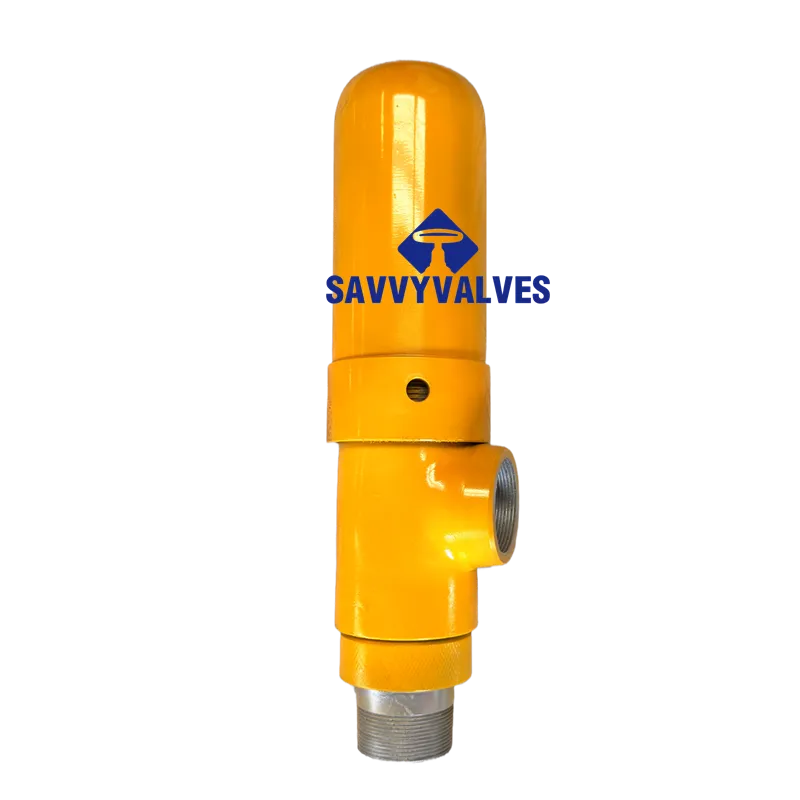

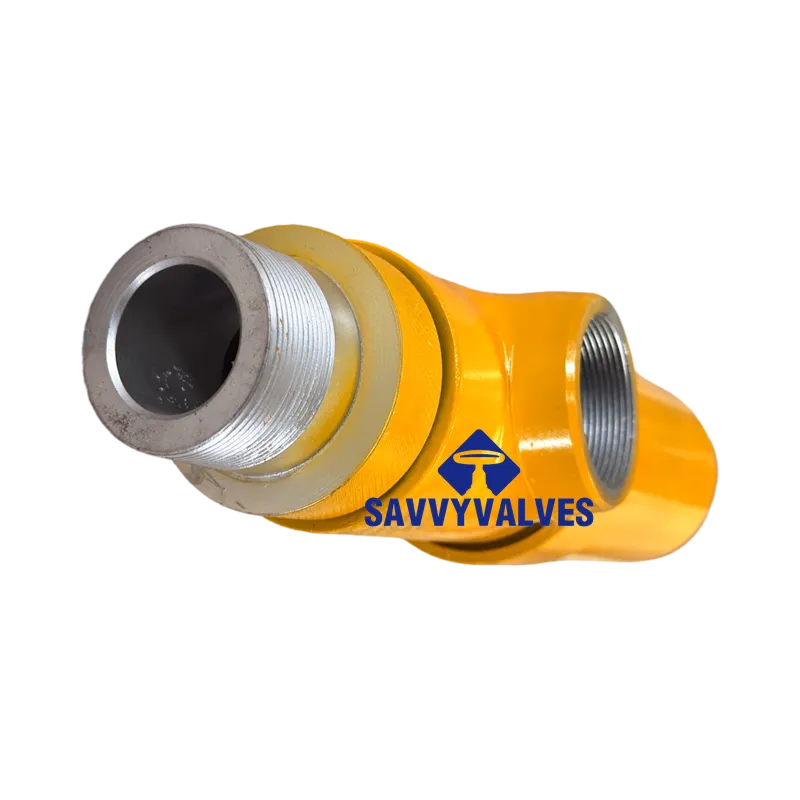

API 6A Shear Pin Safety Relief Valve

Product Model QZL1-SF-35
Design & Manufacture Standard API Specification 6A
Pressure Rating (Working Pressure) 2000 psi, 3000 psi, 5000 psi, 10000 psi, 15000 psi
Nominal Size (Bore) 46 mm (1-13/16″) to 180 mm (7-1/16″)
Shear Pin Specification Diameter: 6.7 mm (Customizable for specific set pressure)
Product Specification Level (PSL) PSL 1, PSL 2, PSL 3, PSL 3G
Performance Requirement (PR) PR1, PR2
Material Class (per API 6A) AA, BB, CC, DD, EE, FF, HH (Sour Service)

Kontaktieren Sie uns

Beschreibung

TECHNICAL DATA SHEET – API 6A SHEAR PIN SAFETY VALVE

Parameter	Spezifikation
Product Model	QZL1-SF-35
Design & Manufacture Standard	API Specification 6A
Pressure Rating (Working Pressure)	2000 psi, 3000 psi, 5000 psi, 10000 psi, 15000 psi
Nominal Size (Bore)	46 mm (1-13/16″) to 180 mm (7-1/16″)
Shear Pin Specification	Diameter: 6.7 mm (Customizable for specific set pressure)
Product Specification Level (PSL)	PSL 1, PSL 2, PSL 3, PSL 3G
Performance Requirement (PR)	PR1, PR2
Material Class (per API 6A)	AA, BB, CC, DD, EE, FF, HH (Sour Service)
Temperature Rating	Grade K (-46°C to 82°C), Grade L (-46°C to 121°C)
Service Media	Oil, Natural Gas, Drilling Mud, Sour Service (H₂S)
Gehäusematerial	Forged Alloy Steel (e.g., A694 F60) per selected Material Class
End Connection	API 6A Flanges (6B or 6BX Type)
Reset Requirement	Mandatory replacement of the certified shear pin after activation. Weekly replacement recommended as preventative maintenance.
Weight (Approx.)	35 kg (Varies by size and pressure rating)

Key Notes:

Set Pressure: Determined by the shear pin’s diameter and material. Only use manufacturer-certified pins.
Safety Warning: Never use makeshift parts (e.g., bolts) to replace the shear pin.
