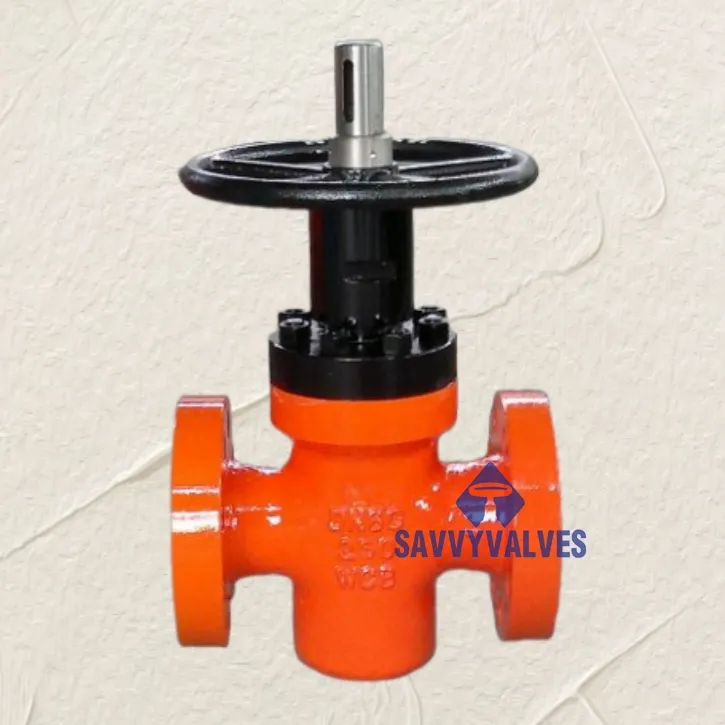

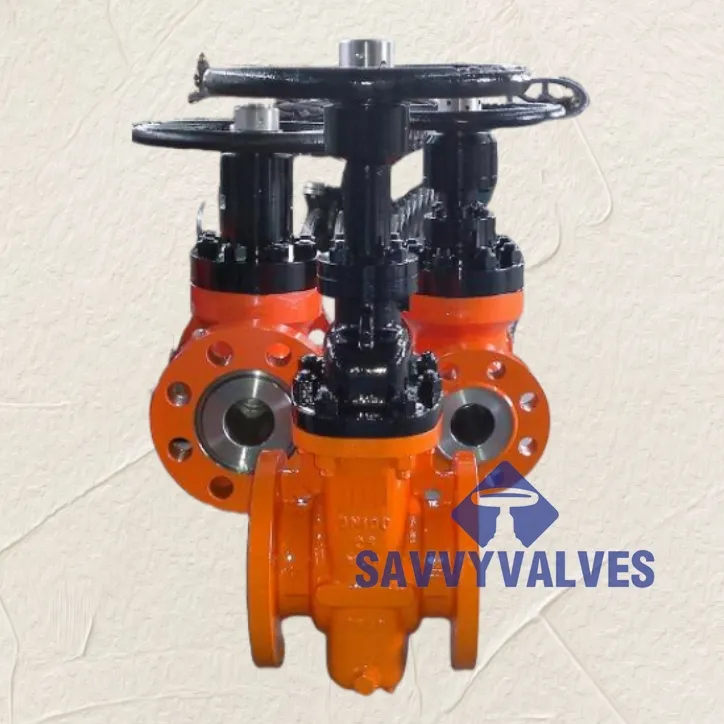

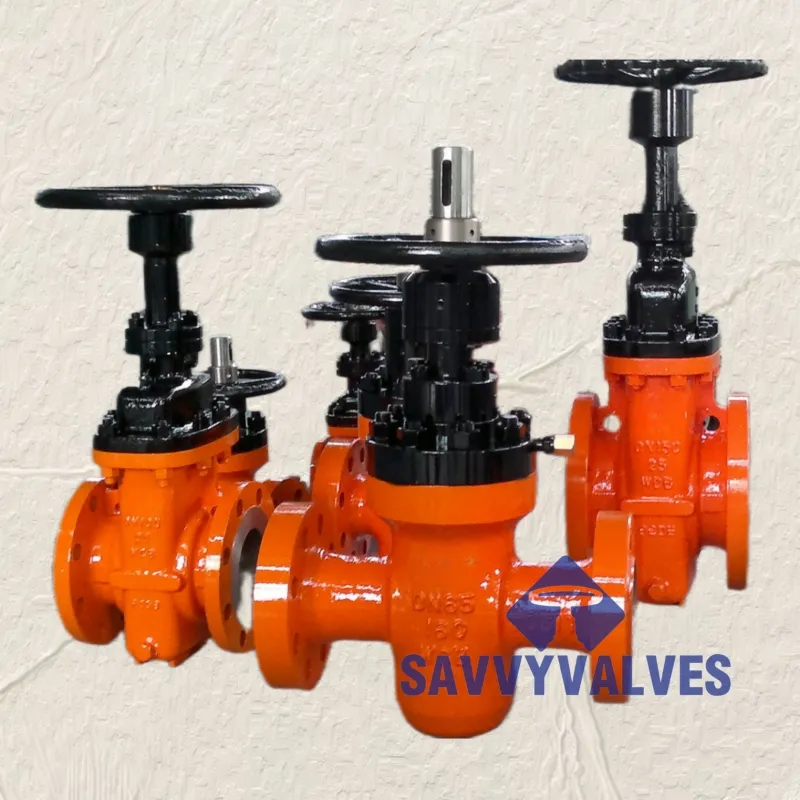

صمام بوابة لوحية صمام بوابة مسطحة

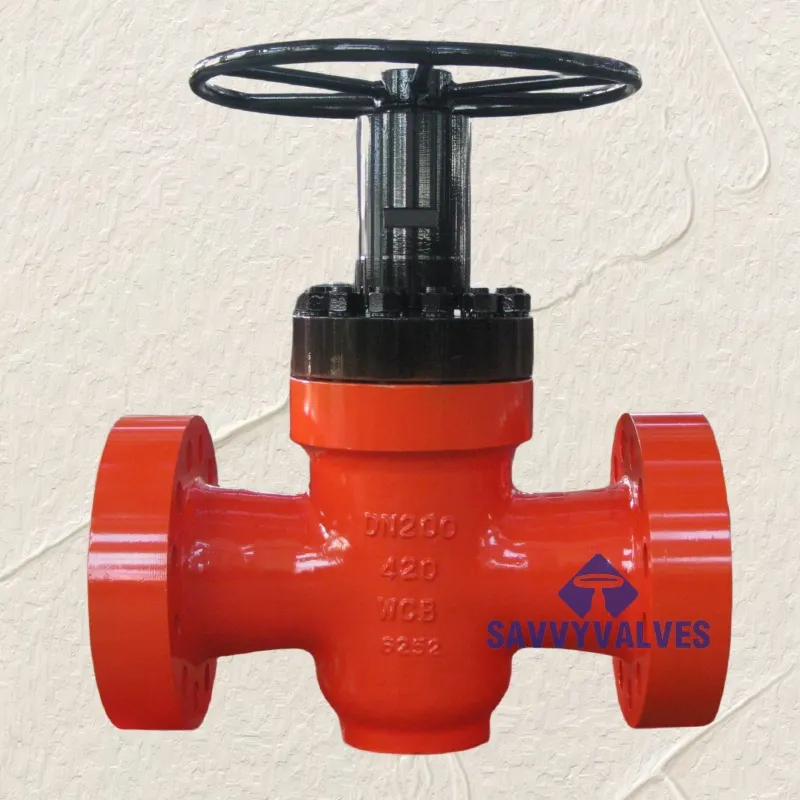

الصور توضح المواصفات كما هو موضح أدناه
الحجم: DN200
التقييم: PN420
الجسم والغطاء: ASTM A216 WCB
القرص: ASTM A182 F304+STELLITE 6، صلب
STEM: ASTM A182 F6A
المقعد: ASTM A105+STELLITE 6
التشغيل: عجلة

اتصل بنا

مواصفات التصميم العامة

Size: 2″~60″
تصنيف الضغط: 150 رطل ~ 4500 رطل، 6000 رطل / بوصة مربعة ~ 30000 رطل / بوصة مربعة
درجة حرارة التصميم: API 6D، API 6A
التطبيقات العامة: الماء والنفط والغاز
التصميم والتصنيع: API 6A وAPI 6D هي معايير أساسية، ويمكن استخدام معايير أخرى وفقًا للطلبات.
أبعاد F إلى F: API 6D، API 6A
الاتصال: API 6A، API 6D، API 6BX، ASME B16.5، B16.47
الهيكل : SLAB DISC، BB، FB.

قائمة المواد النموذجية

الجسم والغطاء: ASTM A216 WCB/WCC، ASTM A217 WC6/WC9/C5/C12/C12A/CA15، ASTM A352 LCB/LCC، A351 CF8/CF8M/CF3/CF3M، A995 4A/5A، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718، ASTM A105، F11، F22، C5، F91، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، مونيل K400/K500، H-276، INCONEL 625/718، AISI 4130 4140

القرص: ASTM A105، F11، F22، C5، F91، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718، AISI 4130 4140 +HARD FACED

STEM: A182 F6A، F304، F304L، F316، F316L، F51، F53، 17-4PH، XM-19، C95400، C95800، C83600، INCONEL 625، INCONEL 718، MONEL K400، MONEL K500، H-276

المقعد: A182 F6A، F304، F304L، F316، F316L، F51، F53، 17-4PH، XM-19، C95400، C95800، C83600، INCONEL 625، INCONEL 718، MONEL K400، MONEL K500، H-276+HARD FACED.

المشغل: العجلة أو الترس

مواد خاصة أخرى متاحة للتخصيص.

الاختبار والتفتيش

معيار التفتيش والموافقة: API598، API6D، API 6A

ضبط الجودة

100% تحليل كيميائي واختبار ميكانيكي للمواد الخام لكل أرقام الحرارة.
اختبار DPT بنسبة 100% مع الصب، واختبار MT أو UT جزئيًا، كما يتوفر RT دائمًا إذا لزم الأمر.
اختبار هيدروليكي بنسبة 100% مع الغلاف والختم واختبار ضغط الهواء المنخفض.

ضمان

توفر صمامات SAVVY عمر خدمة يصل إلى 12 شهرًا على الأقل، وسيتم توفير قطع الغيار المجانية وتعليمات الصيانة عند الحاجة.

منتجات البيع الساخنة

منذ أكثر من 10 سنوات، كنا المورد الرائد للصمامات الصناعية للمشاريع العالمية الكبرى في إمدادات المياه والنفط والغاز وتحلية المياه.

ما هي مزايا صمام البوابة المسطحة أو صمام البوابة المسطحة؟

صمام البوابة اللوحية، المعروف أيضًا باسم صمام البوابة المسطحة، مصمم ببوابة من قطعة واحدة توفر حاجزًا قويًا لتدفق السوائل عند إغلاقها. ومن أهم مزاياه تصميمه الكامل الذي يمر عبر الأنابيب، مما يضمن أدنى انخفاض في الضغط ويسمح بالتنظيف العميق في تطبيقات خطوط الأنابيب. وهذا يجعله مثاليًا لصناعات النفط والغاز والبتروكيماويات حيث يُعد الحفاظ على كفاءة التدفق ونظافة الأنابيب الداخلية أمرًا بالغ الأهمية. تُشكل بوابة اللوح العائمة سدًا محكمًا على المقاعد، مما يوفر إغلاقًا موثوقًا به حتى في البيئات ذات الضغط العالي أو درجات الحرارة العالية. ويساهم هيكلها البسيط وعدد أجزائها المتحركة الداخلية المنخفض في متانتها على المدى الطويل وانخفاض تكاليف صيانتها. بالإضافة إلى ذلك، تقل احتمالية تأثر صمامات البوابة المسطحة بتراكم الحطام، مما يضمن تشغيلًا أكثر سلاسة بمرور الوقت. تُعد هذه الصمامات مناسبة بشكل خاص للتركيبات المدفونة أو النائية حيث يكون الأداء وطول العمر أمرًا بالغ الأهمية.
