صمام كروي محوري A694 F60 مقاس 42 بوصة ووزن 600 رطل، مكون من 3 قطع

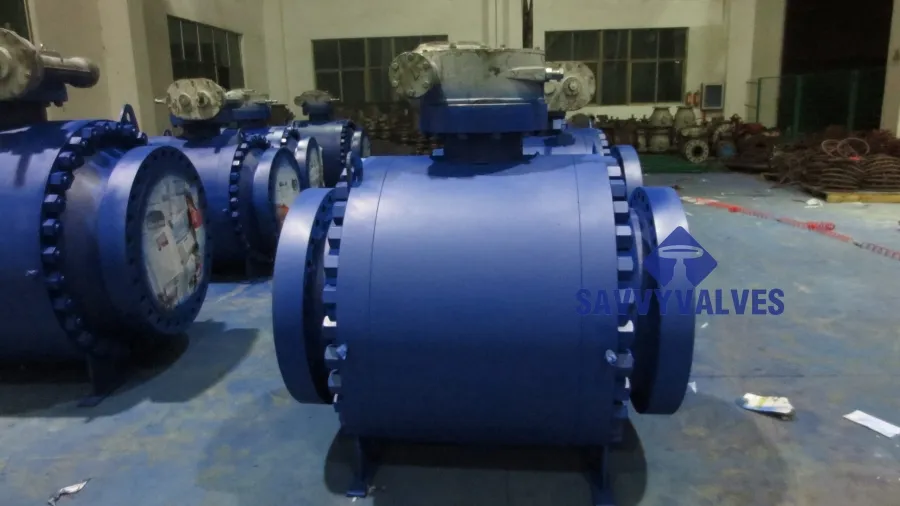

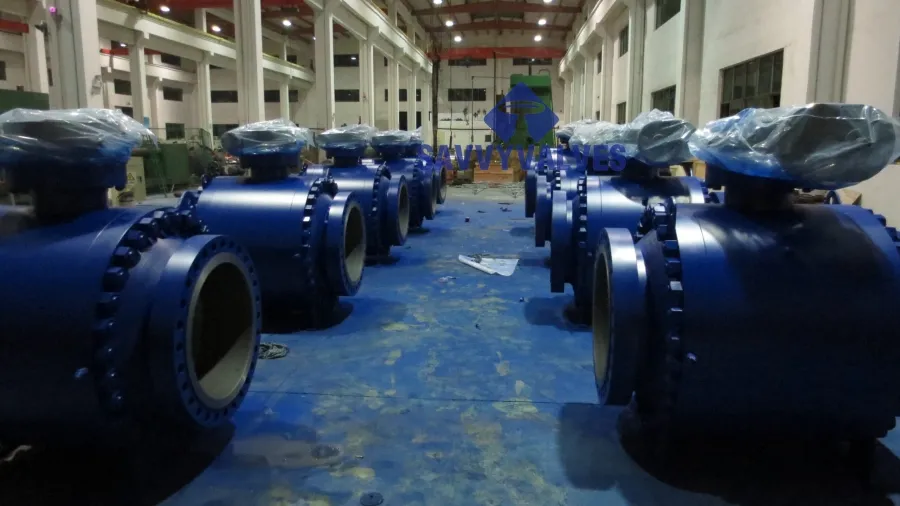

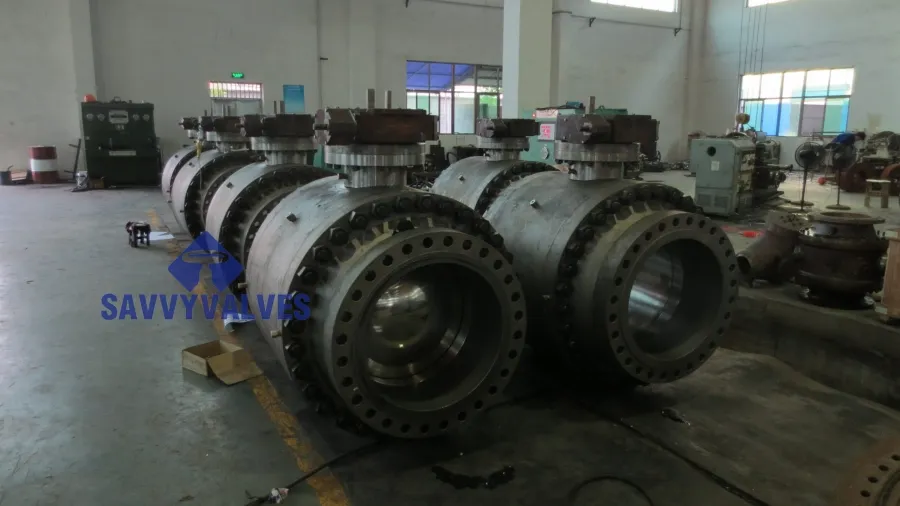

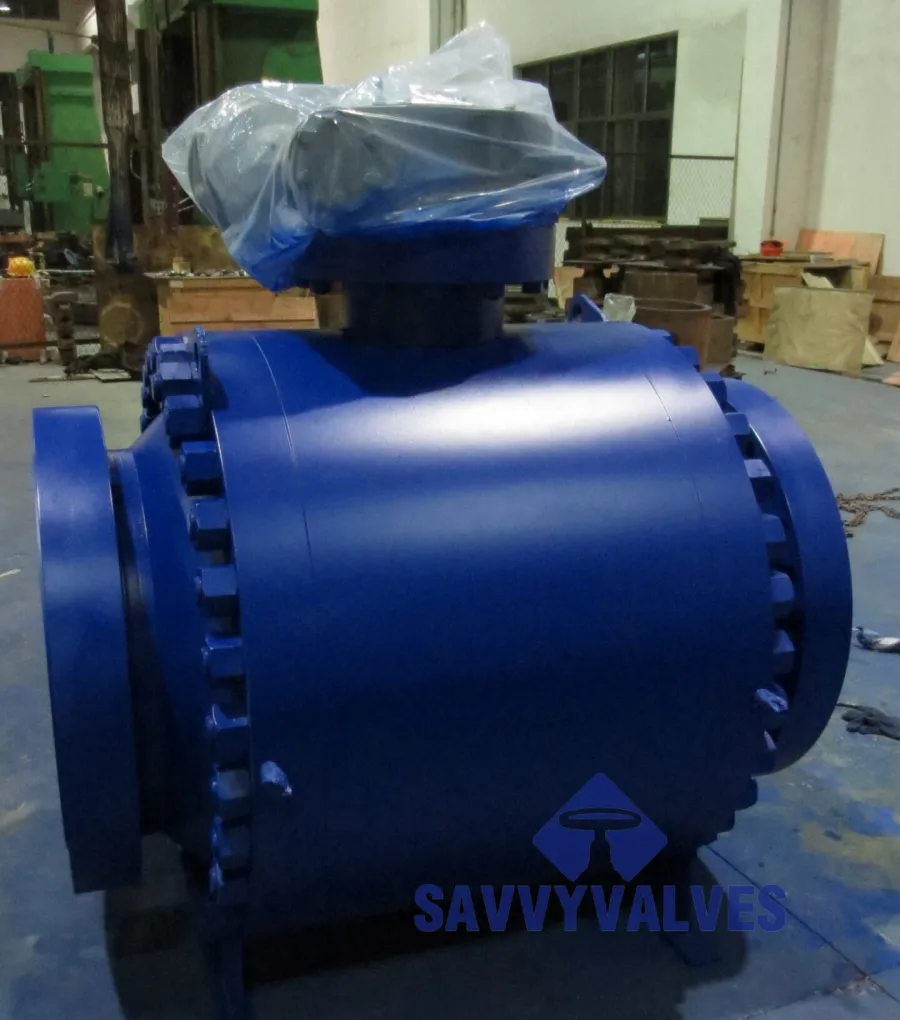

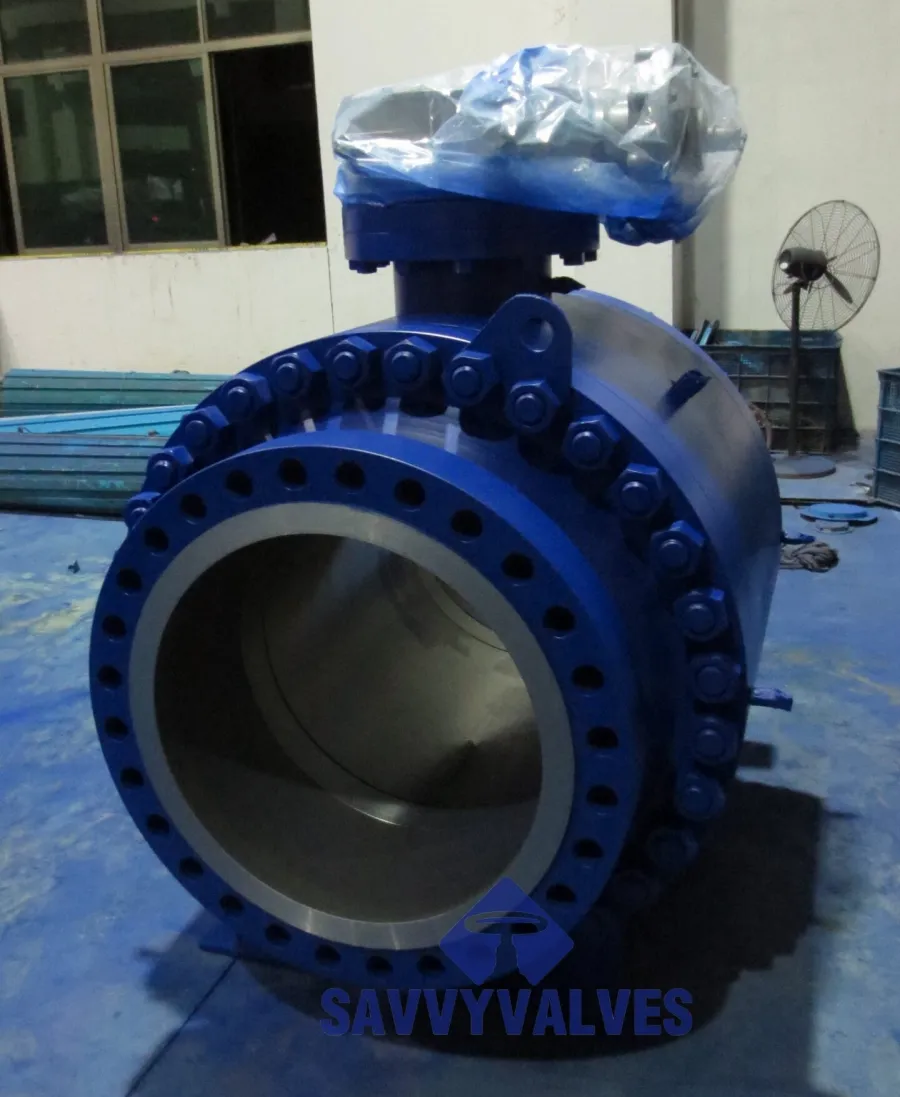

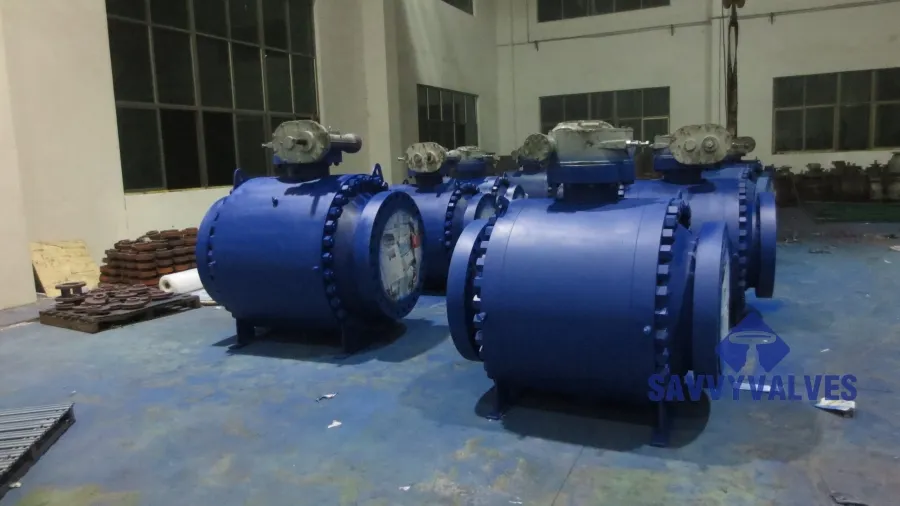

الصورة توضح المواصفات كما هو موضح أدناه
المقاس: 26 بوصة/30 بوصة/42 بوصة
التقييم: 600 رطل
الجسم والغطاء: ASTM A694 F60
الكرة: ASTM A182 F316
STEM: ASTM A182 F316
المقعد: ASTM A182 F316 طوق مع حشوة DEVLON
الربيع: INCONEL X-750
التشغيل: وحدة التروس

اتصل بنا

المواصفات العامة للتصميم

الحجم: 2″~60″.
تصنيف الضغط: 150 رطل ~ 4500 رطل
درجة حرارة التصميم: -196 درجة مئوية ~ 800 درجة مئوية
التطبيقات العامة: الماء والنفط والغاز
التصميم والتصنيع: API 6D، ASME B16.34 هي معايير أساسية، ويمكن استخدام معايير أخرى وفقًا للطلبات.
أبعاد F إلى F: API 6D، ASME B16.10، BS EN 558
التوصيل: RF وفقًا لمعايير ASME B16.47 A وASME B16.5 وEN 1092 وJIS 5K-20K. يتوفر BW وRTJ.
تصميم السلامة: مضاد للكهرباء الساكنة، مقاوم للحريق، ساق مضاد للانفجار.
إضافي: كتلة مزدوجة ونزيف. تصميم مقعد ناعم أو مقعد معدني.

قائمة المواد النموذجية

الجسم: ASTM A105، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718

الكرة: ASTM A105، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718

STEM: ASTM A105، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718

طوق المقعد: ASTM A105، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718

إدراج المقعد: RPTFE، DEVLON، NYLON، MOLON، PCTFE، PEEK وما إلى ذلك.

الربيع: INCONEL X-750

المشغل: الرافعة أو الترس

مواد خاصة أخرى متاحة للتخصيص.

الاختبار والتفتيش

معيار التفتيش والموافقة: API598، API6D.

ضبط الجودة

100% تحليل كيميائي واختبار ميكانيكي للمواد الخام لكل أرقام الحرارة.
اختبار DPT بنسبة 100% مع الصب، واختبار MT أو UT جزئيًا، كما يتوفر RT دائمًا إذا لزم الأمر.
اختبار هيدروليكي بنسبة 100% مع الغلاف والختم واختبار ضغط الهواء المنخفض.

ضمان

توفر صمامات SAVVY عمر خدمة يصل إلى 12 شهرًا على الأقل، وسيتم توفير قطع الغيار المجانية وتعليمات الصيانة عند الحاجة.

منتجات البيع الساخنة

منذ أكثر من 10 سنوات، كنا المورد الرائد للصمامات الصناعية للمشاريع العالمية الكبرى في إمدادات المياه والنفط والغاز وتحلية المياه.

لماذا تستخدم صمام الكرة المحورية A694 F60 مقاس 42 بوصة ووزن 600 رطل والمكون من 3 قطع في البيئات القاسية؟

صمام الكرة المحوري A694 F60، مقاس 42 بوصة، 600 رطل، ثلاثي القطع، مصمم للاستخدام في التطبيقات عالية الضغط والتدفق في البيئات القاسية، مثل نقل النفط والغاز، والمنصات البحرية، ومنشآت البتروكيماويات. مصنوع من فولاذ سبائك عالي القوة A694 F60، ويتميز بمتانة فائقة، ومقاومة للتآكل، ومتانة عالية، حتى في ظل الضغوط الشديدة وتقلبات درجات الحرارة. يقلل تصميم الكرة المثبت على المحور من عزم التشغيل ويعزز الغلق من خلال دعم الكرة من كلا الطرفين، وهو أمر بالغ الأهمية في الصمامات ذات القطر الكبير مثل هذا الطراز مقاس 42 بوصة. يسمح هيكله المكون من 3 قطع بسهولة الصيانة واستبدال المكونات الداخلية دون الحاجة إلى إزالة الصمام بالكامل من خط الأنابيب. بفضل فئة الضغط البالغة 600 رطل، يضمن الصمام إغلاقًا آمنًا وموثوقًا به في الأنظمة المتطلبة. غالبًا ما يكون هذا الصمام آليًا للاستجابة السريعة للطوارئ، وهو موثوق به في البنية التحتية الحيوية حيث يكون الأداء طويل الأمد والحد الأدنى من وقت التوقف أمرًا ضروريًا.
