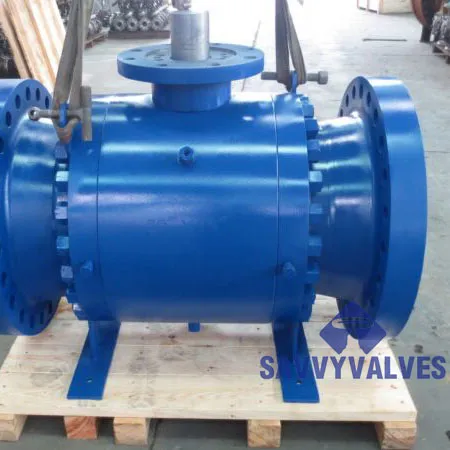

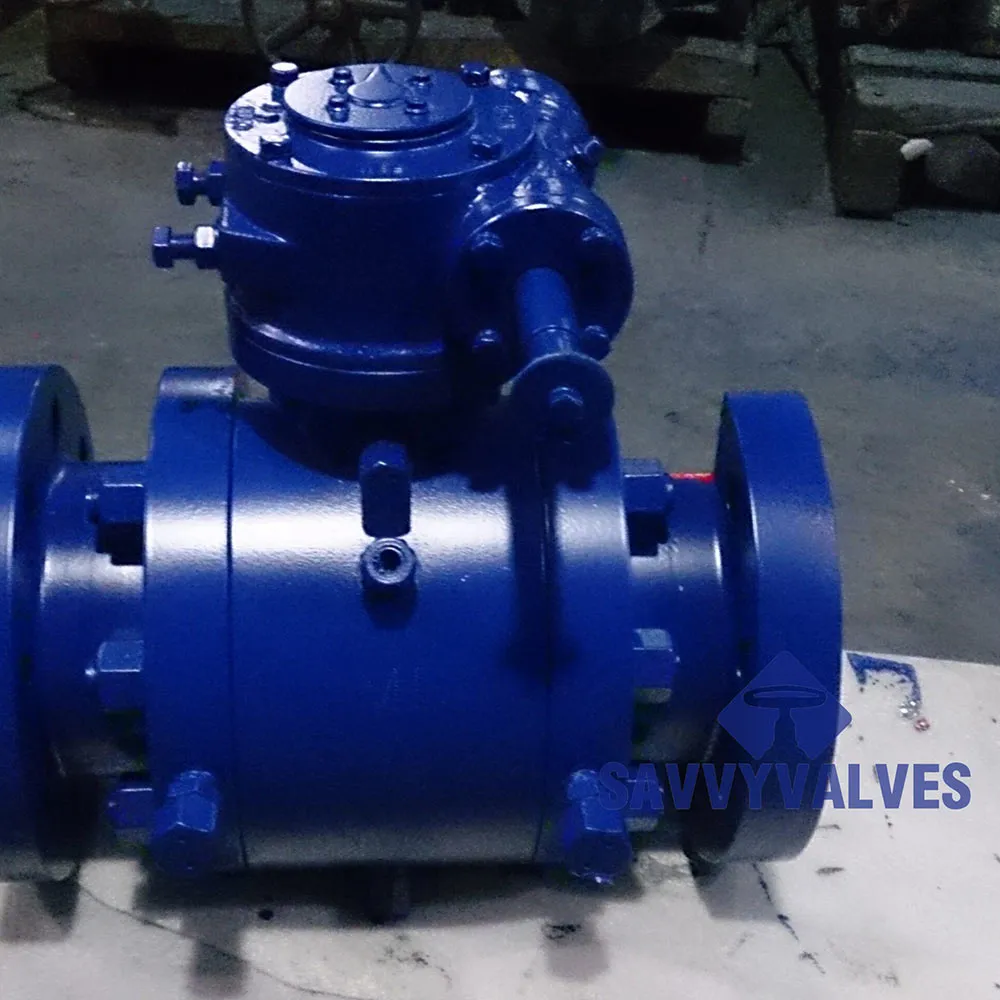

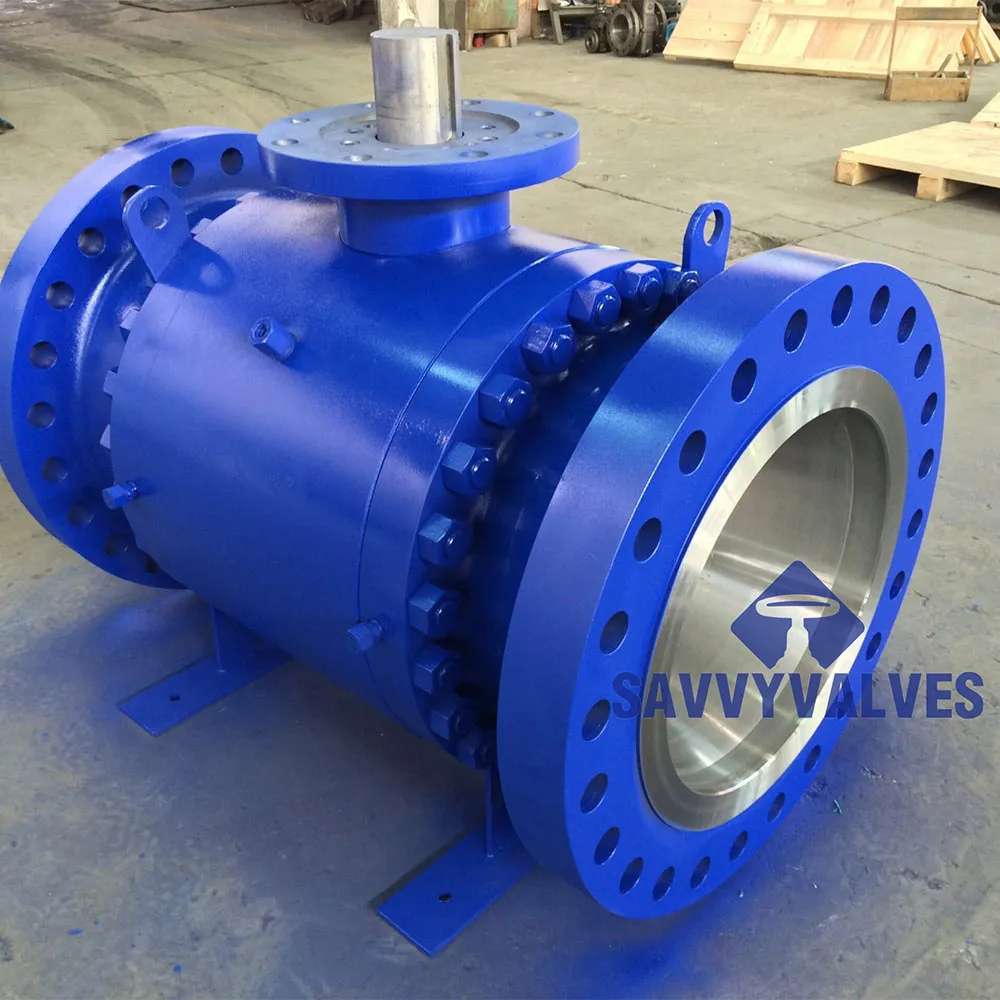

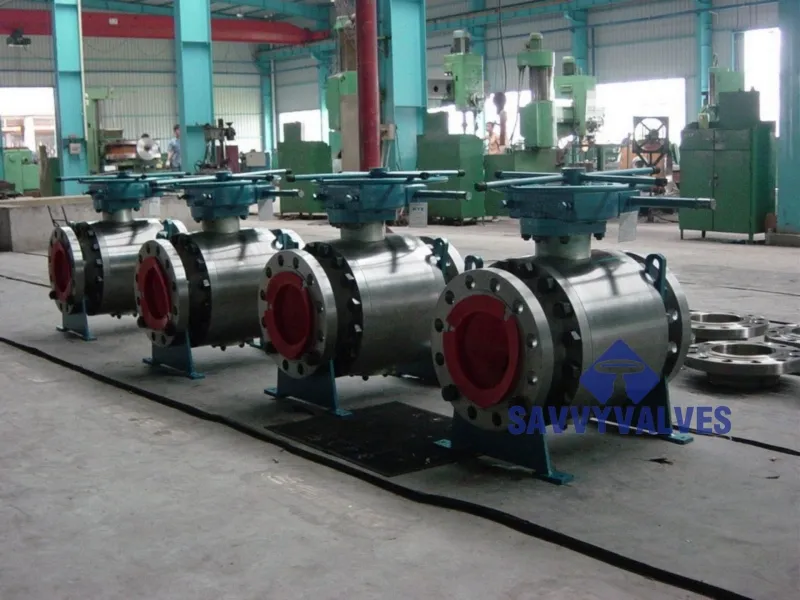

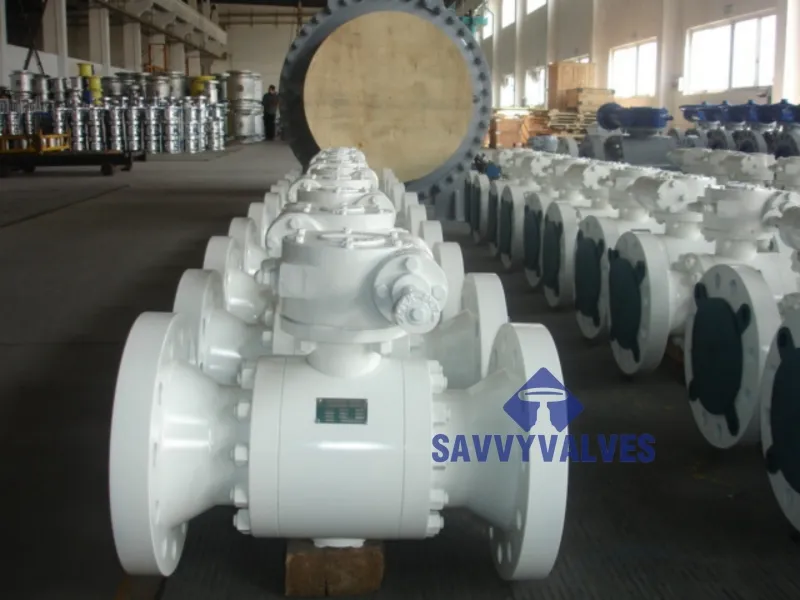

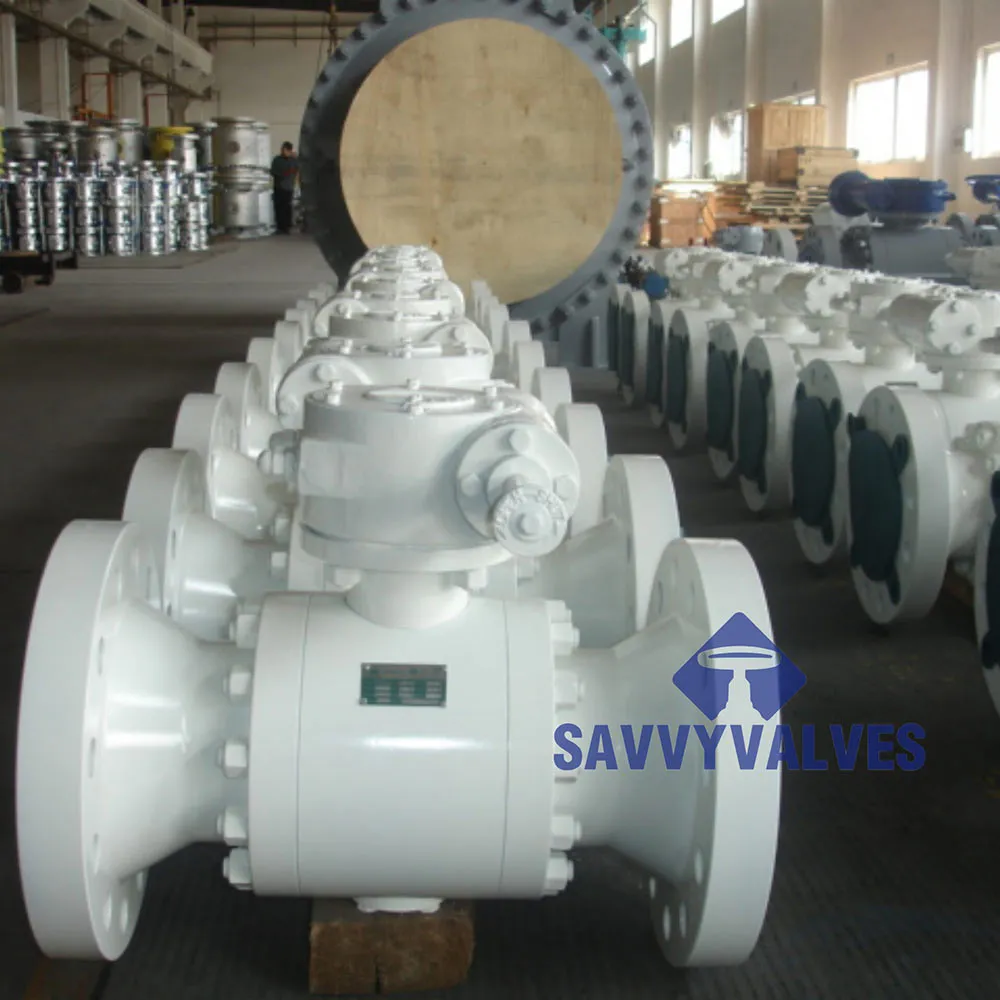

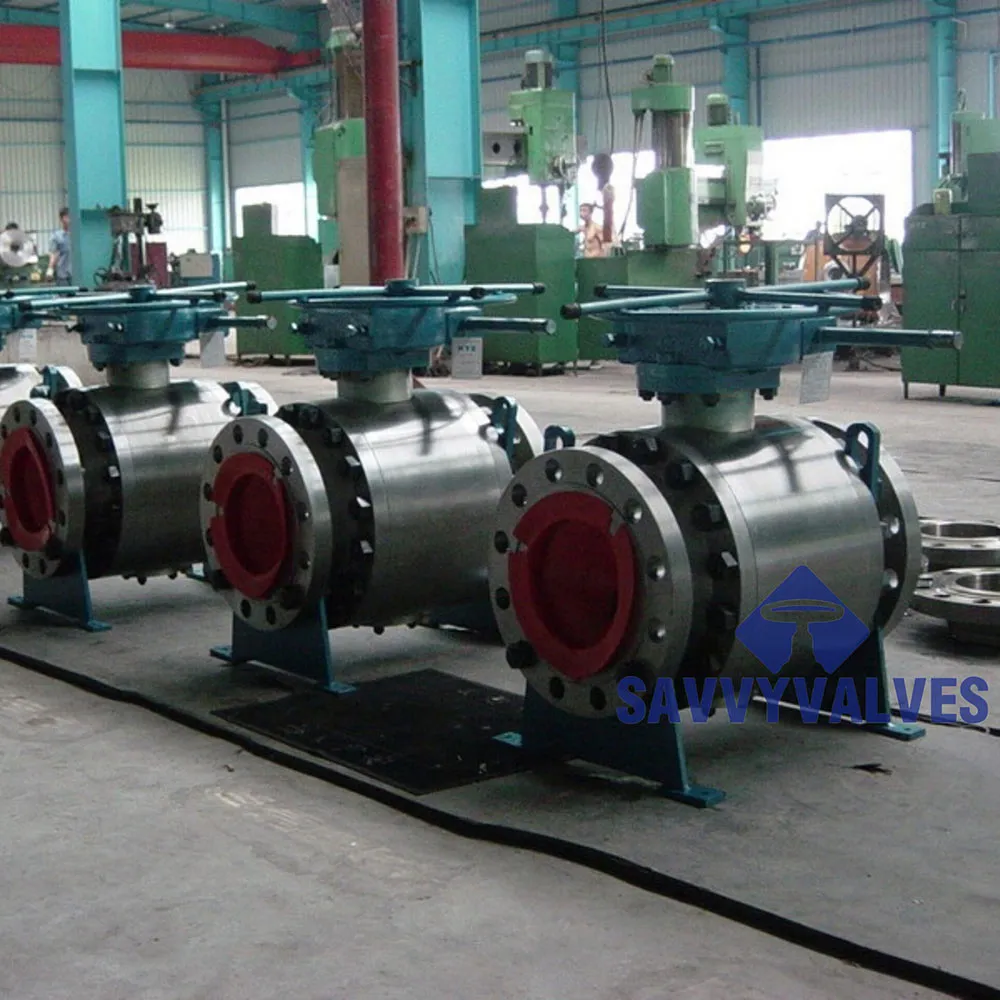

صمام كروي محوري مكون من 3 قطع من الفولاذ المطروق

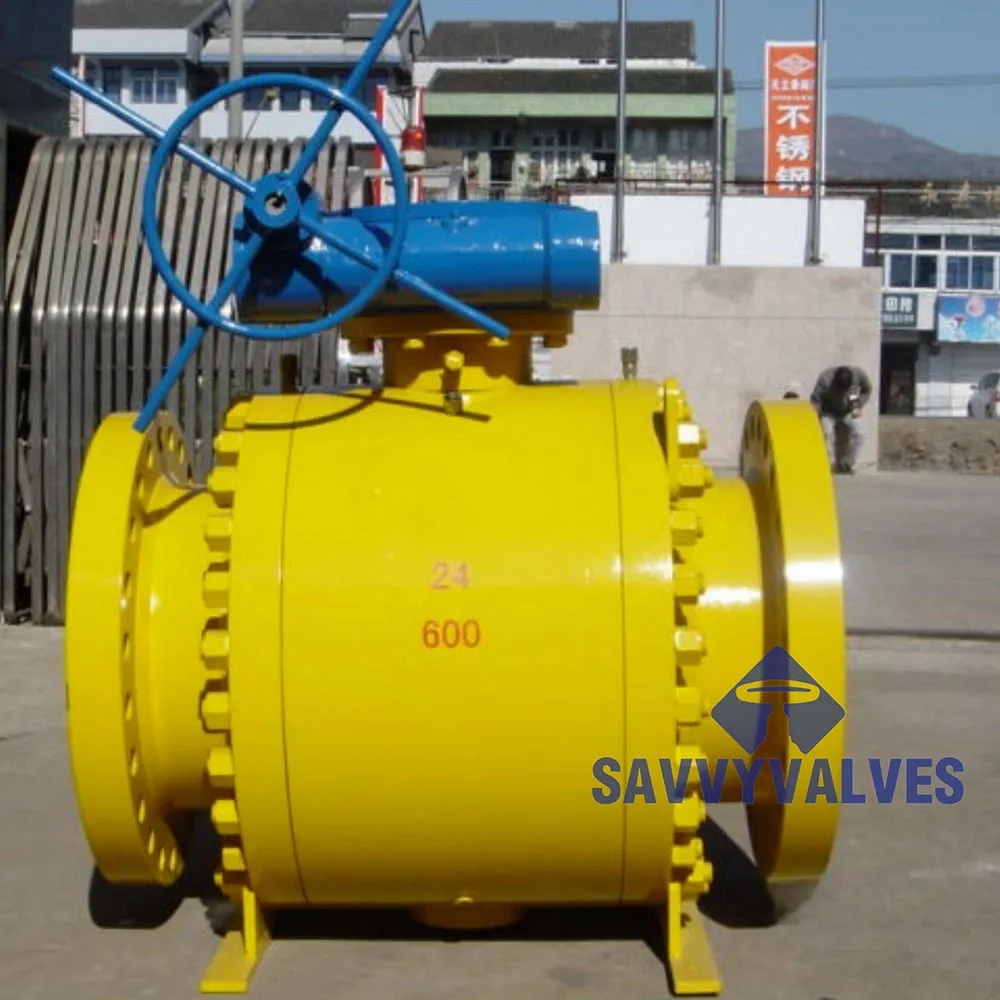

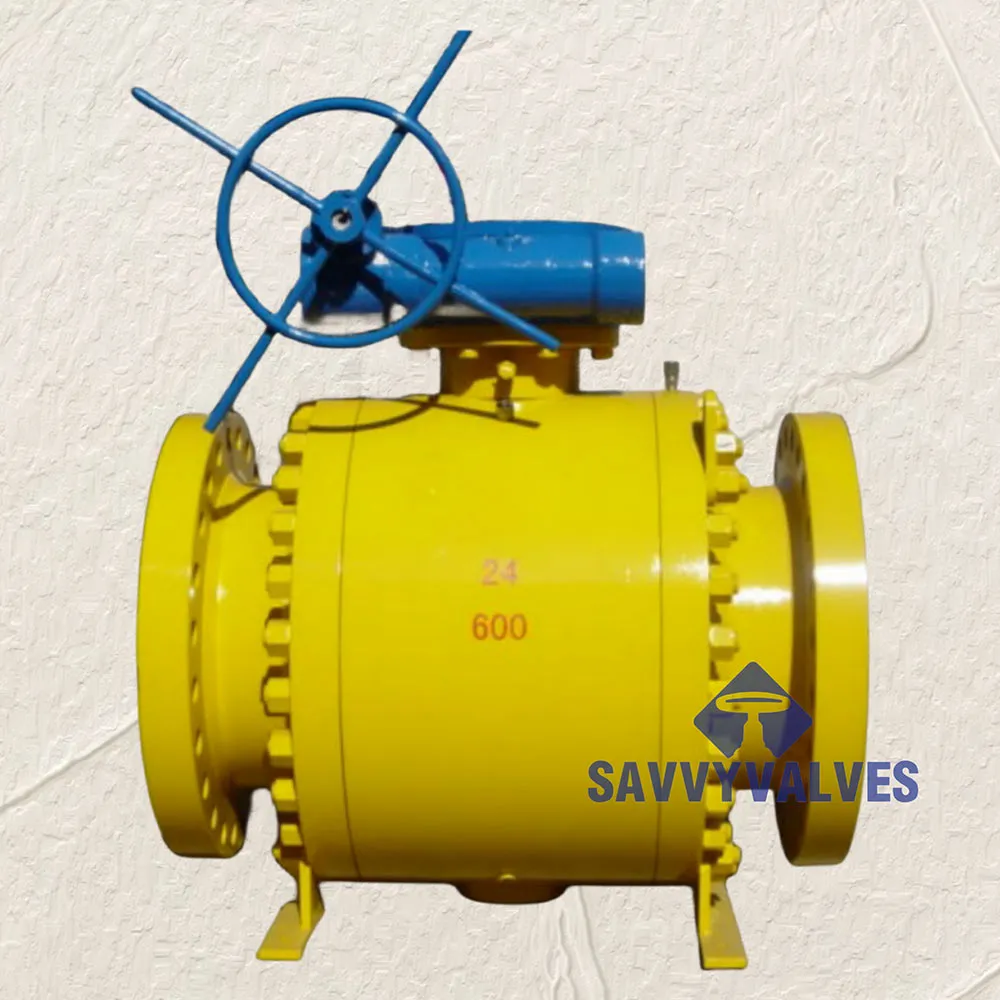

مواصفات العينة
المقاس: 24 بوصة
التقييم: 600 رطل
الجسم والغطاء: ASTM A105
الكرة: ASTM A182 F316
STEM: ASTM A182 F316
المقعد: ASTM A182 F316 طوق مع حشوة DEVLON
الربيع: INCONEL X-750
التشغيل: وحدة التروس

اتصل بنا

وصف

المواصفات العامة للتصميم

الحجم: 2″~60″.

تصنيف الضغط: 150 رطل ~ 4500 رطل

درجة حرارة التصميم: -196 درجة مئوية ~ 800 درجة مئوية

التطبيقات العامة: الماء والنفط والغاز

التصميم والتصنيع: API 6D، ASME B16.34 هي معايير أساسية، ويمكن استخدام معايير أخرى وفقًا للطلبات.

أبعاد F إلى F: API 6D، ASME B16.10، BS EN 558

التوصيل: ASME B16.5، ASME B16.47، EN 1092، JIS 5K-20K. تتوفر BW وRTJ.

تصميم السلامة: مضاد للكهرباء الساكنة، مقاوم للحريق، ساق مضاد للانفجار.

إضافي: كتلة مزدوجة ونزيف، مقعد ناعم أو مقعد معدني.

قائمة المواد النموذجية

الجسم: ASTM A105، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718

الكرة: ASTM A105، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718

STEM: A182 F6A، F304، F304L، F316، F316L، F51، F53، 17-4PH، XM-19، C95400، C95800، C83600، INCONEL 625، INCONEL 718، MONEL K400، MONEL K500، H-276

طوق المقعد: A182 F6A، F304، F304L، F316، F316L، F51، F53، 17-4PH، XM-19، C95400، C95800، C83600، INCONEL 625، INCONEL 718، MONEL K400، MONEL K500، H-276

إدراج المقعد: RPTFE، DEVLON، NYLON، MOLON، PCTFE، PEEK وما إلى ذلك.

الربيع: INCONEL X-750

المشغل: رافعة أو ترس أو مُشغل

مواد خاصة أخرى متاحة للتخصيص.

الاختبار والتفتيش

معيار التفتيش والموافقة: API598، API6D.

ضبط الجودة

100% تحليل كيميائي واختبار ميكانيكي للمواد الخام لكل أرقام الحرارة.

اختبار DPT بنسبة 100% مع الصب، واختبار MT أو UT جزئيًا، كما يتوفر RT دائمًا إذا لزم الأمر.

اختبار هيدروليكي بنسبة 100% مع الغلاف والختم واختبار ضغط الهواء المنخفض.

ضمان

توفر صمامات SAVVY عمر خدمة يصل إلى 12 شهرًا على الأقل، وسيتم توفير قطع الغيار المجانية وتعليمات الصيانة عند الحاجة.

منتجات البيع الساخنة

منذ أكثر من 10 سنوات، كنا المورد الرائد للصمامات الصناعية للمشاريع العالمية الكبرى في إمدادات المياه والنفط والغاز وتحلية المياه.

لماذا تختار صمام الكرة المحورية المكون من 3 قطع من الفولاذ المطروق للعمليات الحرجة؟

صمام الكرة ثلاثي القطع المصنوع من الفولاذ المطروق هو الخيار الأمثل للتطبيقات عالية الضغط وعالية الطلب، بفضل متانته الفائقة، وموثوقيته في منع التسرب، وتصميمه سهل الصيانة. يوفر هيكل الفولاذ المطروق سلامة ميكانيكية ممتازة، مما يجعله مقاومًا للغاية للصدمات والإجهاد والتآكل في البيئات الصعبة، مثل النفط والغاز، والمعالجة الكيميائية، وأنظمة التكرير. يقلل تصميم الكرة المثبت على محور الدوران من عزم التشغيل، ويعزز أداء منع التسرب من خلال تثبيت الكرة بين المحورين العلوي والسفلي. بفضل تصميمه ثلاثي القطع، يتيح الصمام سهولة الوصول إلى المكونات الداخلية للصيانة أو الاستبدال دون الحاجة إلى إزالته من خط الأنابيب، مما يوفر الوقت ويقلل من فترات التوقف. يدعم الصمام التشغيل اليدوي والآلي، وهو مصمم لأداء ثابت ومحكم ضد التسرب، حتى في ظل تقلبات الضغط ودرجات الحرارة العالية. بشكل عام، يضمن هذا الصمام تحكمًا آمنًا وفعالًا وطويل الأمد في التدفق في الأنظمة الحيوية.
