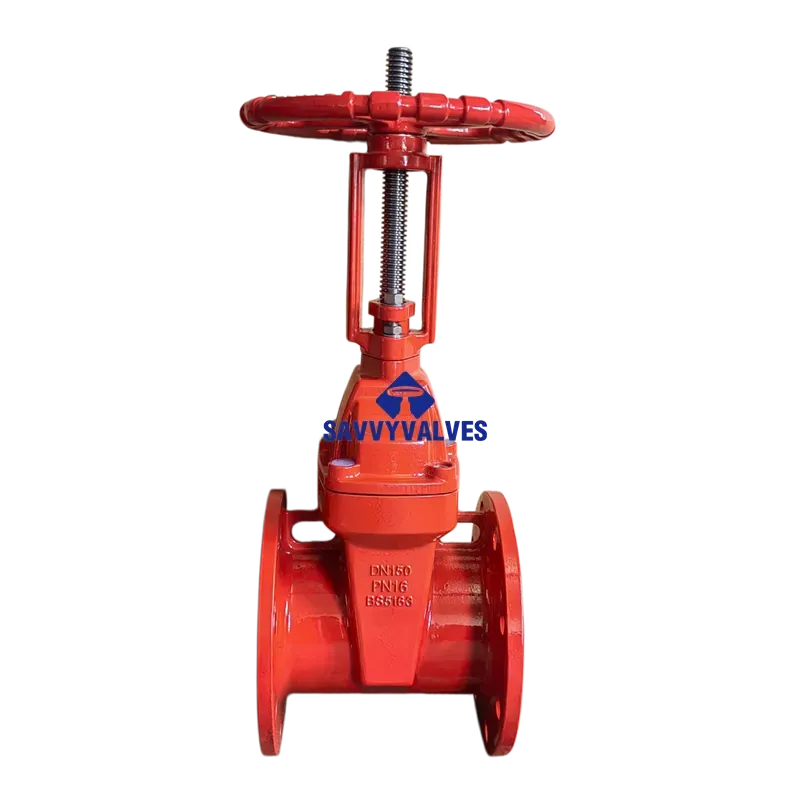

DN150-PN16 Ductile Iron Metal Seated Rising Stem Gate Valve

Nominal Size DN150 (6″)
Pressure Rating PN16
End Connection Flanged Ends
Flange Standard BS EN 1092-2 (or BS 4504, PN16, Ductile Iron Flanges, Flat Face / Raised Face)
Face-to-Face Dimension BS5163 / BS EN 558 Series 1 (310 mm)
Design & Manufacture Standard BS5163 (Gate valves for water supply purposes)
Test & Inspection Standard BS EN 12266-1

Liên hệ với chúng tôi

Sự miêu tả

TECHNICAL DATASHEET

DN150 PN16 Ductile Iron Rising Stem Gate Valve (BS5163)

General Specifications

Item	Đặc điểm kỹ thuật
Loại van	Rising Stem Gate Valve (OS&Y)
Kích thước danh nghĩa	DN150 (6″)
Xếp hạng áp suất	PN16
End Connection	Flanged Ends
Flange Standard	BS EN 1092-2 (or BS 4504, PN16, Ductile Iron Flanges, Flat Face / Raised Face)
Face-to-Face Dimension	BS5163 / BS EN 558 Series 1 (310 mm)
Design & Manufacture Standard	BS5163 (Gate valves for water supply purposes)
Test & Inspection Standard	BS EN 12266-1

Design Parameters

Item	Unit/Standard	Tham số
Max. Allowable Pressure	bar	16 bar @ ambient temperature
Service Media	–	Clean water, sewage, Oil, Gas (WOG) or Steam (depending on conditions)
Operating Temperature	°C	-10°C to 120°C (depending on trim materials)
Hoạt động	–	Handwheel / Gearbox (Optional)

Material of Construction (M.O.C.)

Part Name	Material Required	Standard / Grade (Ref.)
1. Body	Ductile Iron (DI)	BS EN 1563 (EN-GJS-400-15 or EN-GJS-450-10)
2. Bonnet	Ductile Iron (DI)	BS EN 1563
3. Wedge (Gate)	Ductile Iron (DI) with Bronze seat face	BS EN 1563, Bronze overlay/inlay on seat faces
4. Seat Face	Bronze	Overlay or inlay, e.g., BS EN 1982 (CuSn5Zn5Pb5)
5. Stem	Stainless Steel	13% Cr (1.4021) or 18-8 (1.4301 / 1.4303)
6. Stem Nut	Bronze / Aluminum Bronze	High-strength wear-resistant alloy
7. Packing	Flexible Graphite / PTFE	–
8. Gasket	Non-asbestos fiber / Graphite	–
9. Bolts/Nuts	Carbon Steel	Zinc plated or black finished
10. Handwheel	Ductile Iron / Malleable Iron	–

Main Dimensions (Reference)

Note: Dimensions for reference only. Final dimensions to be verified per manufacturer’s drawing. (Unit: mm)

Sự miêu tả	Dimension	Nhận xét
Face-to-Face (L)	310 mm	Per BS5163 / BS EN 558 Series 1
Flange Diameter (D)	285 mm	BS EN 1092-2 PN16
Bolt Circle Diameter (C)	240 mm	BS EN 1092-2 PN16
Bolt Holes (n-ød)	8-ø23 mm	8 holes
Flange Facing Height (f)	2 mm	Raised face height
Handwheel Diameter (W)	Approx. 350 mm	Varies by manufacturer
Top-to-Open Height (H)	Approx. 650 mm	From stem top to handwheel (Reference)
Approx. Weight	Approx. 70 kg	Varies by manufacturer

Inspection & Testing (BS EN 12266-1)

Test Description	Medium	Pressure (bar)	Requirement
Shell (Hydrostatic)	Water	24 (1.5 x PN)	No visible leakage
Seat (High Pressure)	Water	17.6 (1.1 x PN)	Leakage rate ≤ specified rating
Backseat Test	Water/Air	As required	No visible leakage
Low Pressure Pneumatic	Air	0.6	Optional, leakage rate ≤ specified rating

Options & Accessories

Item	Options
Stem Upgrade	Stainless Steel 1.4408 (AISI 316) / 17-4PH
Wedge Material	Full Stainless Steel (1.4408) / Nylon Coated Ductile Iron
Hoạt động	Gearbox / Electric Actuator / Pneumatic Actuator / Extension Stem
Flange Facing	Flat Face (FF) or Raised Face (RF) to match counter flange
Coating	Epoxy Coated (Blue RAL 5005 or Black), min. thickness 250μm
By-Pass	By-Pass Assembly (optional)

Remarks:

Tiêu chuẩn thiết kế: This valve is designed in accordance with BS5163, suitable for water supply systems and general industrial applications.
Xếp hạng áp suất: PN16 per BS EN 1092-2 standard. Maximum allowable working pressure is 16 bar at ambient temperature for water, oil, gas, and saturated steam (subject to temperature limits).
Thiết kế ghế: Bronze seat faces are achieved by overlaying (welding) or inserting bronze rings on both body and wedge, ensuring corrosion resistance and long service life.
Thiết kế thân: Outside Screw and Yoke (OS&Y) design isolates the stem threads from the media, allowing in-line maintenance and providing visual indication of valve position.
Applicable Standards: This datasheet is based on BS5163 and relevant EN standards. Please confirm specific standard revisions and project special requirements before procurement.
