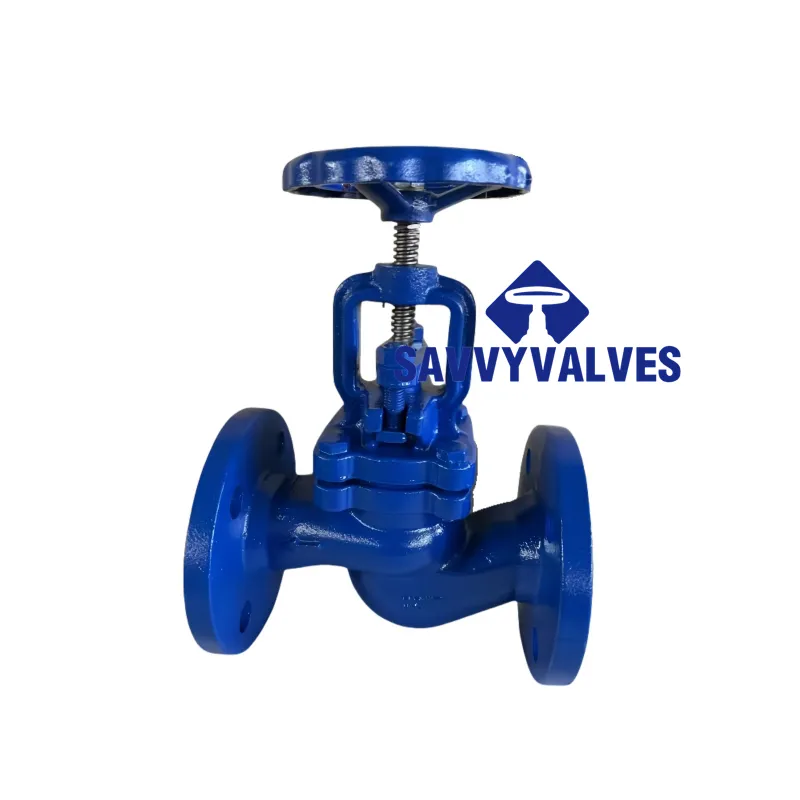

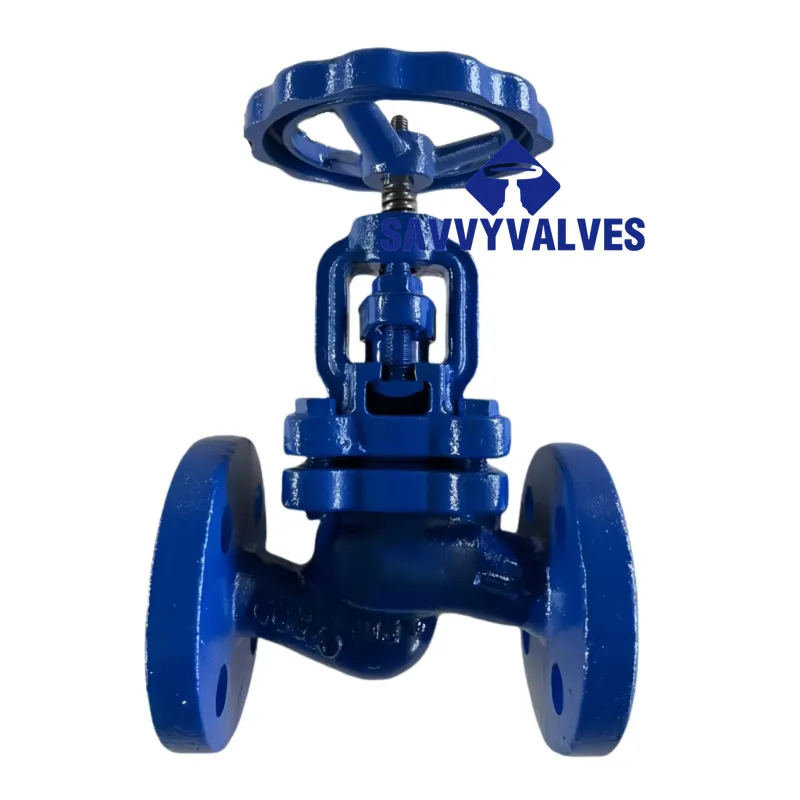

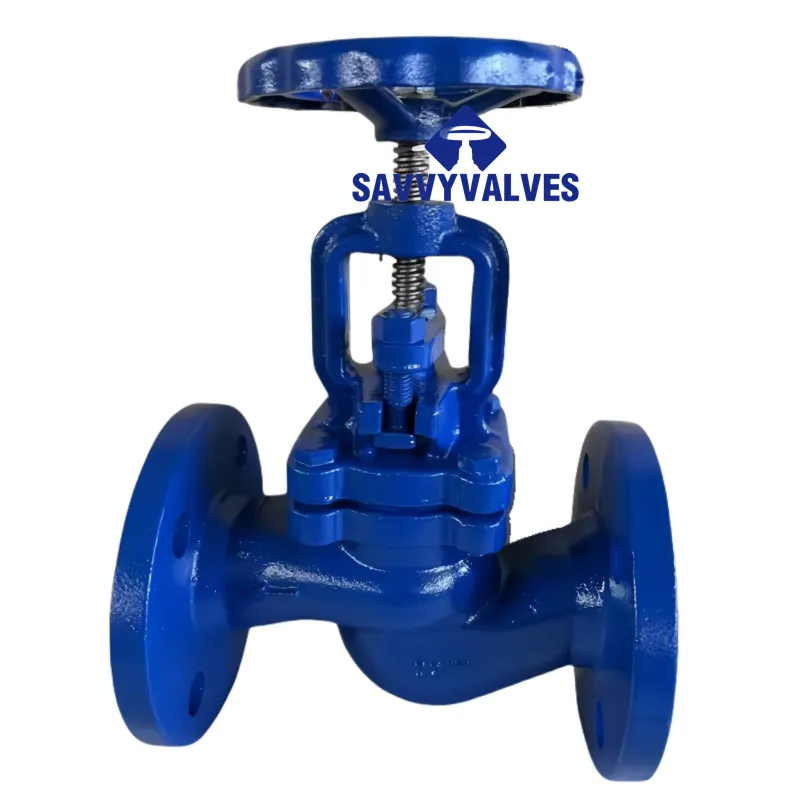

LIGHTWEIGHT DUCTILE IRON GLOBE VALVE

Valve Type Bolted Bonnet Globe Valve Angle Pattern
Design Standard EN 13397 / ISO 15761 Lightweight Body
Size Range DN 15 to DN 100 (½" to 4")
Pressure Rating PN16 (16 bar @ 120°C) EN 1092-2
End Connection RF Flanges (EN 1092-2 PN16 Series A) Drilling: EN 1092-2

문의하기

TECHNICAL DATA SHEET

LIGHTWEIGHT DUCTILE IRON GLOBE VALVE

CATEGORY	SPECIFICATION	STANDARDS / NOTES
밸브 유형	Bolted Bonnet Globe Valve	Angle Pattern
Design Standard	EN 13397 / ISO 15761	Lightweight Body
Size Range	DN 15 to DN 100 (½" to 4")
압력 등급	PN16 (16 bar @ 120°C)	EN 1092-2
End Connection	RF Flanges (EN 1092-2 PN16 Series A)	Drilling: EN 1092-2
Body/Bonnet Material	EN-GJS-400-18 (Ductile Iron)	ISO 1083	Tensile: 400 MPa
Trim Material	Disc & Seat: 13Cr SS (1.4021)	Hardness: HRC 35-40
Stem Material	AISI 410 SS (JIS F6 Equivalent)	Hardened: 22-25 HRC
스템 씰	Graphite Packing + PTFE V-rings	Fire-Safe: EN ISO 10497
Gasket	SS316L Spiral Wound + Graphite Filler	EN 1514-1
Bolting	ASTM A307 Gr.B (Zinc Plated)
Face-to-Face (DN50)	140 mm	EN 558 Series 1
온도 범위	-10°C to +200°C	Max intermittent: 250°C
Hydrostatic Test	Body: 24 bar \| Seat: 17.6 bar	EN 12266-1
Seat Leakage Class	Class A (EN 12266-1)	≤0.01×DN ml/min
Flow Characteristic	Equal Percentage
Flow Coefficient (Kvs)	DN50: 25
작업	Rising Stem Handwheel	ISO 5211 Mounting Pad
Weight (DN50)	8.2 kg
Coating	Epoxy 250μm DFT	ISO 12944 C4 Certified
Certifications	PED Cat.I \| DVGW WRAS \| EN 10204 3.1 Material

DIMENSIONAL DATA (DN50 PN16)

Feature	Value
Flange OD	165 mm
Bolt Circle Diameter	125 mm
Flange Thickness	18 mm
Bolt Holes	4 × Ø18 mm

PERFORMANCE

매개변수	Value
Max Allowable ΔP	10 bar (full close)
Stroking Time (DN50)	≤8 sec (90° rotation)
Cycle Life	≥5,000 cycles

OPTIONAL FEATURES

▢ Bellows Stem Seal (Zero Emissions)
▢ Gear Operator (Max. Input: 250 Nm)
▢ Cryogenic Extension (-50°C)
▢ Position Indicator
▢ Stellite 6 Hardfacing (Seats/Disc)

보증

SAVVY VALVES는 탁월한 제품 품질과 안심할 수 있는 애프터서비스를 제공하기 위해 최선을 다하고 있습니다. 당사 밸브는 최소 12개월의 서비스 수명을 보장하며, 이 기간 동안 필요한 모든 예비 부품과 자세한 유지보수 지침을 무상으로 제공합니다. 보증 기간 내에 인위적인 손상이 아닌 다른 원인으로 인한 손상이 발생할 경우, 무상으로 부품을 교체하고 전문 기술 지원을 제공합니다. 보증 기간이 만료된 후에는 예비 부품 비용만 지불하시면 되며, 할인된 유지보수 서비스 혜택도 누리실 수 있습니다. 당사의 목표는 신뢰할 수 있는 품질과 포괄적인 애프터서비스를 통해 고객의 운영 비용을 절감하고 생산 효율성을 향상시키는 것입니다. 기술 문의나 유지보수가 필요하시면 언제든지 전문가 팀이 신속하게 대응하여 밸브 시스템이 항상 최적의 성능을 유지하도록 보장합니다.
