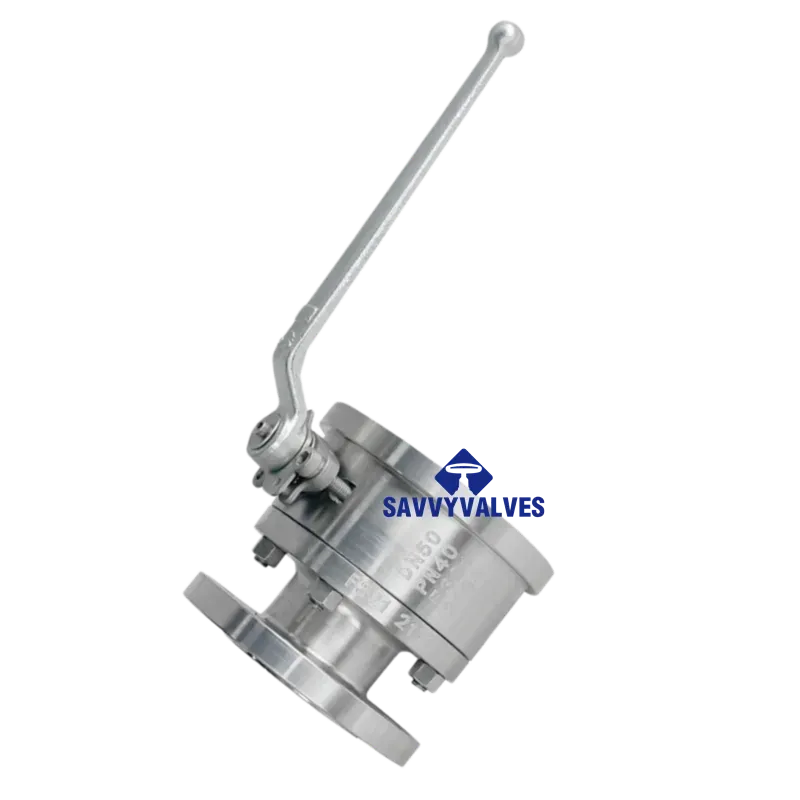

DIN F4 Short Pattern Floating Ball Valve

Face-to-Face DIN F4 Short Pattern (DIN 3202 F4 / EN 558 series 14)
Body Type 2-Piece Body (Two-Piece)
Connection Type DIN flanges
Nominal Diameter (DN) DN 15 up to DN 150
Nominal Pressure (PN) PN 16 / PN 25 / PN 40 (Selectable)
Temperature Range -29°C up to +300°C (Dependent on seat material)
Operation Lever Handle / Gearbox / Pneumatic / Electric

문의하기

Technical Data Sheet

General Information

Item	사양
밸브 유형	Floating Ball Valve
대면	DIN F4 Short Pattern (DIN 3202 F4 / EN 558 series 14)
Body Type	2-Piece Body (Two-Piece)
Connection Type	DIN flanges
공칭 직경(DN)	DN 15 up to DN 150
Nominal Pressure (PN)	PN 16 / PN 25 / PN 40 (Selectable)
온도 범위	-29°C up to +300°C (Dependent on seat material)
작업	Lever Handle / Gearbox / Pneumatic / Electric

Design Standards & Specifications

기준	설명
Design & Manufacturing	DIN 3357 / EN 12516-1
대면	DIN 3202 F4 (Short series)
Flange Standard	DIN EN 1092-1 (Type B or C), PN 16/40
Test & Inspection	DIN EN 12266-1

Material of Main Components (F321 Material)

Note: F321 (1.4541) is a titanium-stabilized austenitic stainless steel, offering good resistance to intergranular corrosion after heating.

No.	Part Name	Material Name (EN/DIN)	Material Grade (AISI/UNS)	비고
1	몸	X6CrNiTi18-10	F321 / 321	Investment Casting or Forged
2	Body Cap / End Piece	X6CrNiTi18-10	F321 / 321	Same as body material
3	공	X6CrNiTi18-10	F321 / 321	Mirror-polished
4	줄기	X6CrNiTi18-10	F321 / 321	Blow-out proof design
5	Seat Ring (Seal)	PTFE / RPTFE / PEEK	/	See Section 7
6	Stem Packing	Flexible Graphite / PTFE	/	Anti-static optional
7	Gasket	Flexible Graphite + SS	/	Fire-safe design optional
8	Stud Bolts	A2-70 Stainless Steel	304	기준
9	Nuts	A2-70 Stainless Steel	304	기준

Technical Features

Design Feature: Adopts DIN F4 short face-to-face dimension. Compared to the standard DIN F1 length, it offers a shorter installation length and lighter weight, ideal for space-limited applications.
Material Advantage: F321 (1.4541) contains Titanium, which effectively prevents the precipitation of chromium carbides in the temperature range of 430°C – 800°C. It offers better welding characteristics and high-temperature resistance compared to 304/316.
Anti-Static Device: Anti-static springs can be installed between the ball and stem (in accordance with DIN 3357).
Fire-Safe Design: Optional fire-safe design available (in accordance with API 607 / ISO 10497).

Dimensions (Reference: DIN 3202 F4)

Note: Values depend on PN rating. Typical reference values (Unit: mm). Please confirm dimensions based on actual pressure rating.

DN	Face-to-Face L (DIN F4)	Flange Diameter D (PN16)	Bolt Circle Dia. K	No.-Diameter of Bolt Holes	Height H (approx)	Weight (kg)
15	90	95	65	4-14	~80	1.2
20	100	105	75	4-14	~90	1.6
25	115	115	85	4-14	~100	2.1
32	130	140	100	4-18	~120	3.5
40	130	150	110	4-18	~135	4.8
50	150	165	125	4-18	~150	6.5
65	170	185	145	4-18	~180	9.0
80	180	200	160	8-18	~200	12.5
100	190	220	180	8-18	~230	18.0

Test Pressure (Example for PN16 / PN40)

Test	Medium	Pressure (PN16)	Pressure (PN40)	기준
Shell Hydrostatic Test	Water	24 bar	60 bar	EN 12266-1
High-Pressure Seat Test	Water/Air	17.6 bar	44 bar	EN 12266-1
Low-Pressure Seat Test	Air	6 bar	6 bar	EN 12266-1

Optional Configurations

Seat Material: PTFE (Standard), RPTFE (Glass-filled), PEEK (High-Temp), Metal (Wear-resistant).
압력 등급: PN16, PN25, PN40.
부속품:

Limit Switch Box (Position Indicator)
Solenoid Valve
Positioner
Gearbox (Worm Gear)

비고

F321 Welding Note: If the valve body requires welding on-site, post-weld stabilization heat treatment is recommended to ensure resistance to intergranular corrosion.
Cleanliness: For Oxygen or special media service, Degreasing and cleaning are required.
흐름 방향: Floating ball valves are generally bi-directional.
