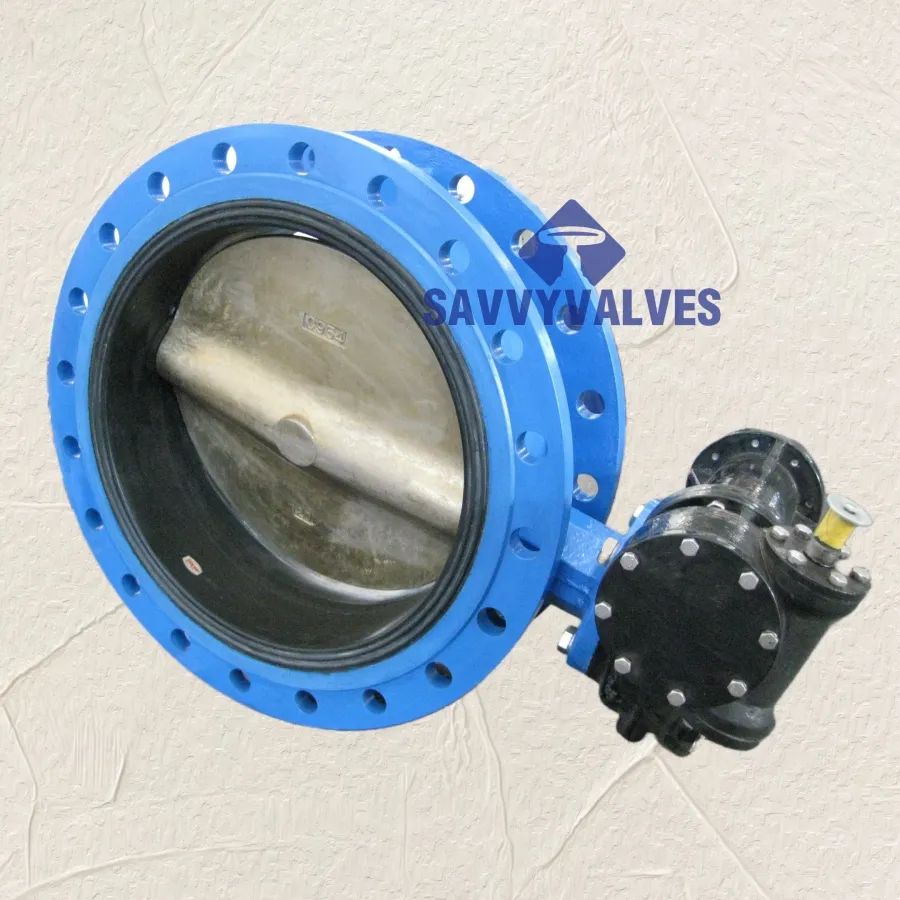

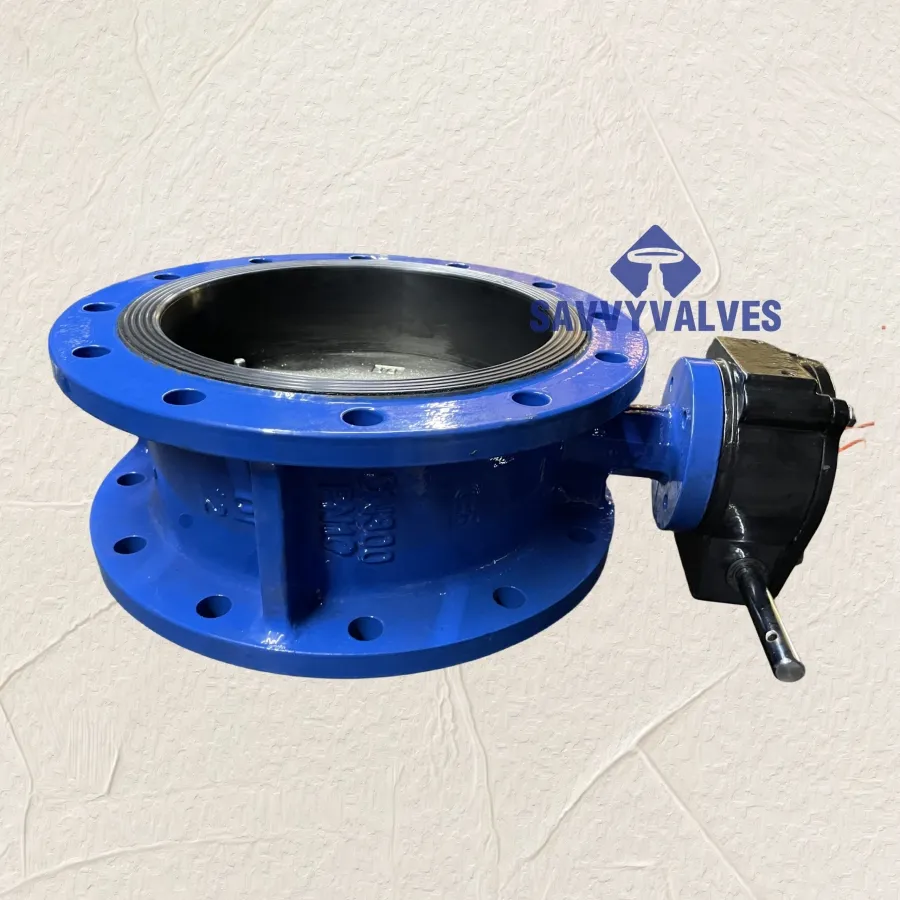

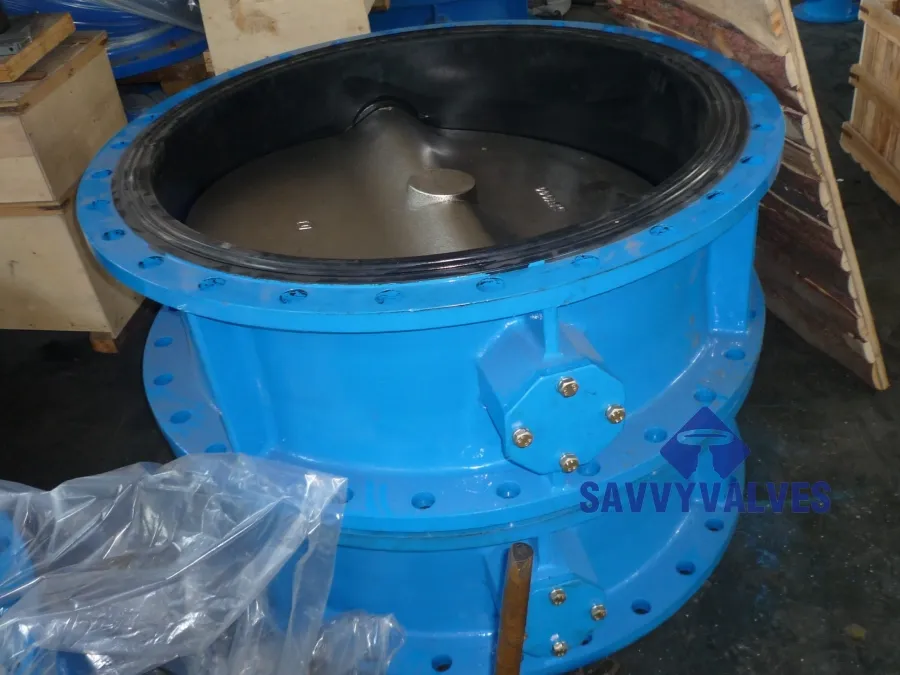

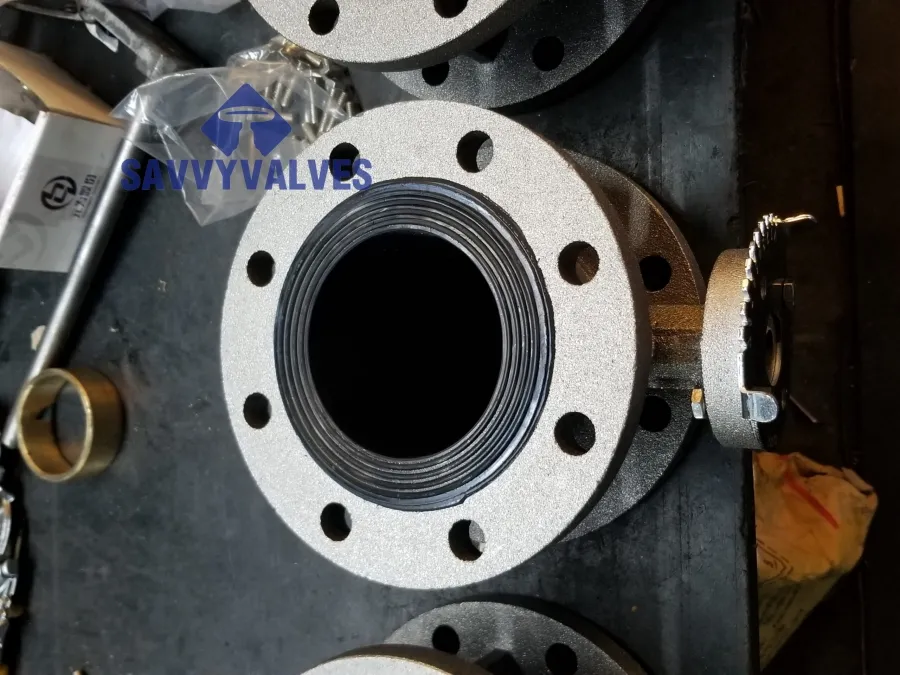

صمام الفراشة القياسي ذو الشفة المزدوجة

مواصفات التصميم العامة

Size: 2″~144″, DN50~DN3600
تصنيف الضغط: PN6~PN25، 125LB/150LB، 200WOG، JIS 5K 10K 16K 20K
التطبيقات العامة: الماء، النفط، الغاز.
درجة حرارة التصميم: -29 درجة مئوية ~ 150 درجة مئوية
التصميم والتصنيع: API 609 BS 5155 هي معايير أساسية، ويمكن استخدام معايير أخرى وفقًا للطلبات.
أبعاد F إلى F: API 609، ASME B16.10، BS EN 558
التوصيل: ASME B16.5، EN 1092، JIS 5K-20K. تتوفر BW وRTJ.
تصميم السلامة: ساق مضادة للانفجار.

قائمة المواد النموذجية

الهيكل: A126 GR.B A395، A536 65-45-12، A351 CF8 CF8M، C95400، C95800

القرص: A395+ENP، A536+ENP، برونز الألومنيوم (C95400، C95500، C95800)، الفولاذ المقاوم للصدأ (CF8، CF8M، CF3، CF3M، 2205، 2507)، مونيل (K-400، K-500)

STEM: 13CR، SS304، SS316، F51، F53، F55، 17-4PH، INCONEL 718، MONEL K-500

المقعد: EPDM، NBR، BUNA-N، VITON

المشغل: وحدة التروس

الاختبار والتفتيش

معيار التفتيش والموافقة: API598، API6D.

ضبط الجودة

100% تحليل كيميائي واختبار ميكانيكي للمواد الخام لكل أرقام الحرارة.
اختبار DPT بنسبة 100% مع الصب، واختبار MT أو UT جزئيًا، كما يتوفر RT دائمًا إذا لزم الأمر.
اختبار هيدروليكي بنسبة 100% مع الغلاف والختم واختبار ضغط الهواء المنخفض.

ضمان

توفر صمامات SAVVY عمر خدمة يصل إلى 12 شهرًا على الأقل، وسيتم توفير قطع الغيار المجانية وتعليمات الصيانة عند الحاجة.
