عام
الحجم: 2 بوصة ~ 48 بوصة
تصنيف الضغط: 150 رطل ~ 4500 رطل
درجة حرارة التصميم: -196 درجة مئوية ~ 800 درجة مئوية
التطبيقات العامة: الماء والنفط والغاز
التصميم والتصنيع: API 594، API 6D، ASME B16.34 هي معايير أساسية، ويمكن استخدام معايير أخرى وفقًا للطلبات.
أبعاد F إلى F: API 6D، API 594، ASME B16.10، BS EN 558
التوصيل: وصلة رقاقة أو طرف توصيل وفقًا لمعايير ASME B16.5 وASME B16.47 وEN 1092 وJIS 5K-20K. يتوفر BW وRTJ.

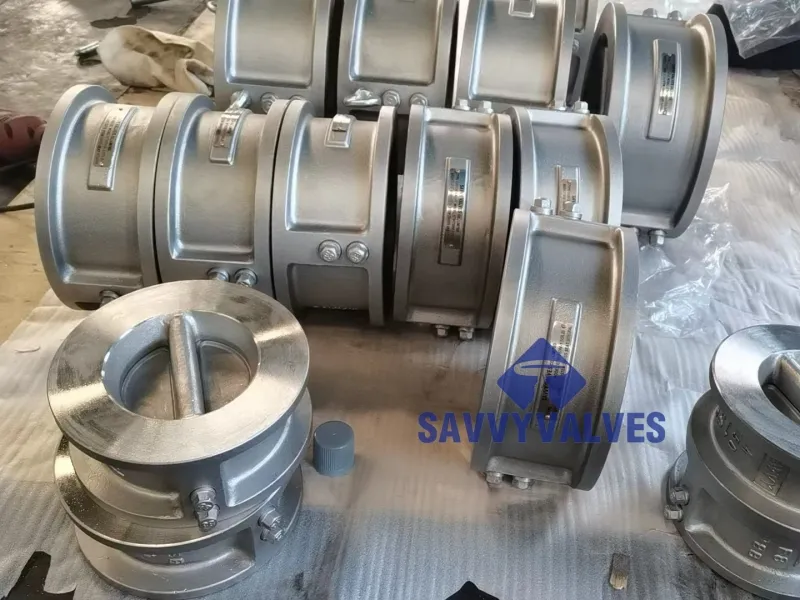

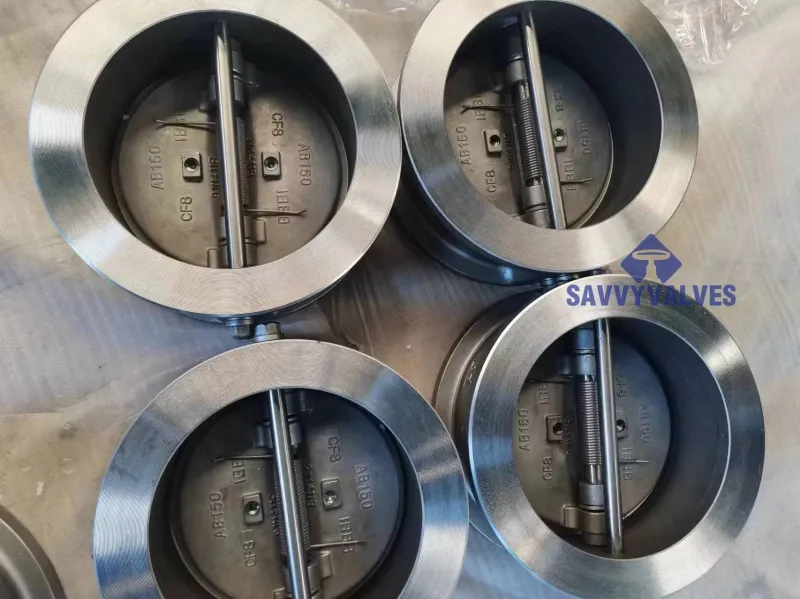

الهيكل: لوحين مزدوجين، فحص التأرجح، محمل بنابض
المواد النموذجية
الجسم والغطاء: ASTM A216 WCB/WCC، ASTM A217 WC6/WC9/C5/C12/C12A/CA15، ASTM A352 LCB/LCC، A351 CF8/CF8M/CF3/CF3M، A995 4A/5A، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718 + منطقة الختم HF.
القرص: ASTM A216 WCB/WCC، ASTM A217 WC6/WC9/C5/C12/C12A/CA15، ASTM A352 LCB/LCC، A351 CF8/CF8M/CF3/CF3M، A995 4A/5A، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718 + HF.
العمود: ASTM A 182 F6A، F304، F316، XM-19، 17-4PH، INCONEL 625/718، MONEL K-500
المقعد: INTEGRAL STELLITE HF.

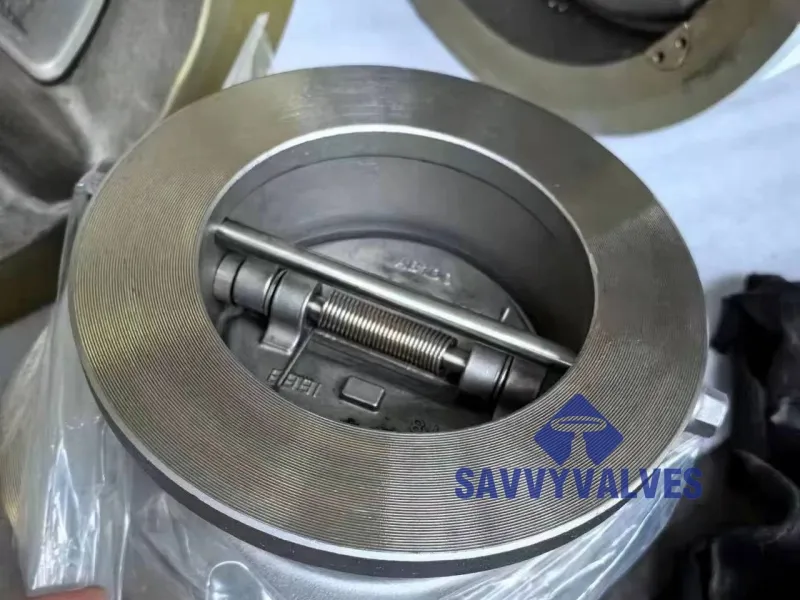

الزنبرك: SS316، INCONEL X-750
مواد خاصة أخرى متاحة للتخصيص.
امتحان
معيار التفتيش والموافقة: API598، API6D.
ضبط الجودة:
100% تحليل كيميائي واختبار ميكانيكي للمواد الخام لكل أرقام الحرارة.
اختبار DPT بنسبة 100% مع الصب، واختبار MT أو UT جزئيًا، كما يتوفر RT دائمًا إذا لزم الأمر.
اختبار هيدروليكي بنسبة 100% مع الغلاف والختم واختبار ضغط الهواء المنخفض.
ضمان:
توفر صمامات SAVVY عمر خدمة يصل إلى 12 شهرًا على الأقل، وسيتم توفير قطع الغيار المجانية وتعليمات الصيانة عند الحاجة.
