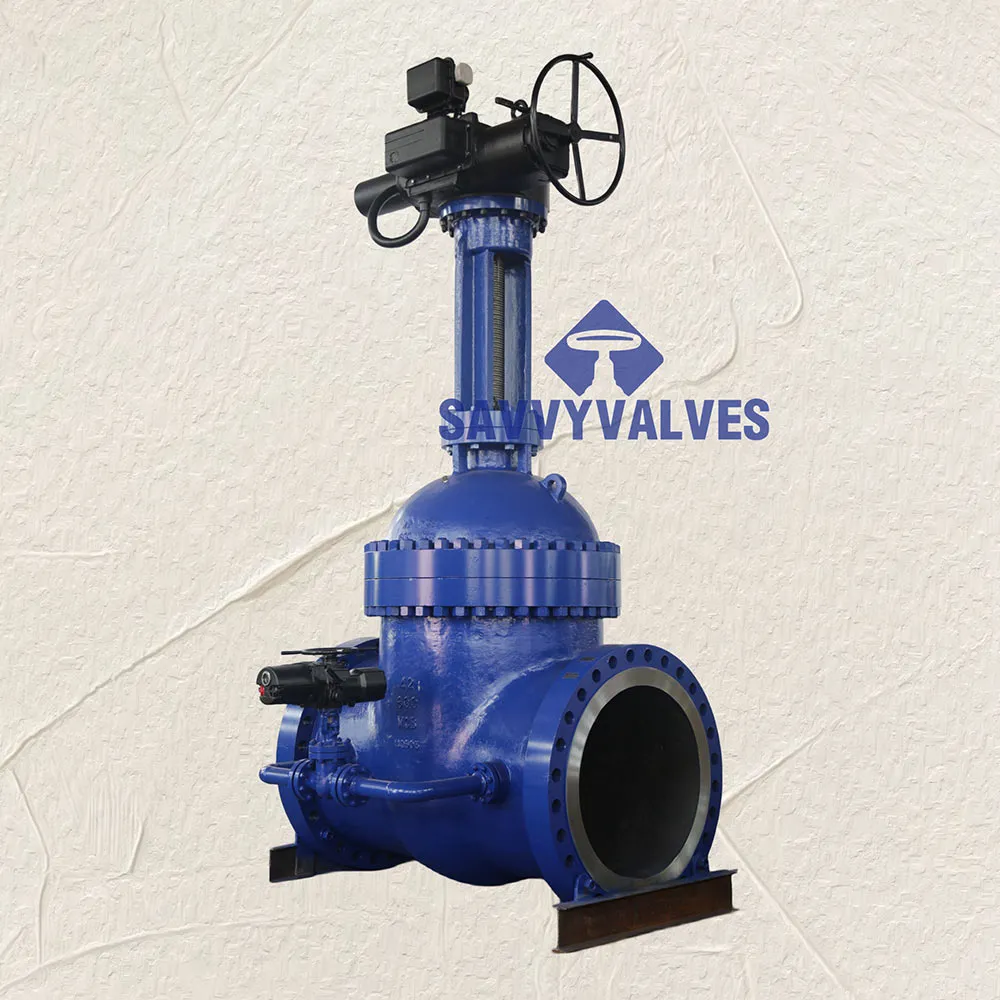

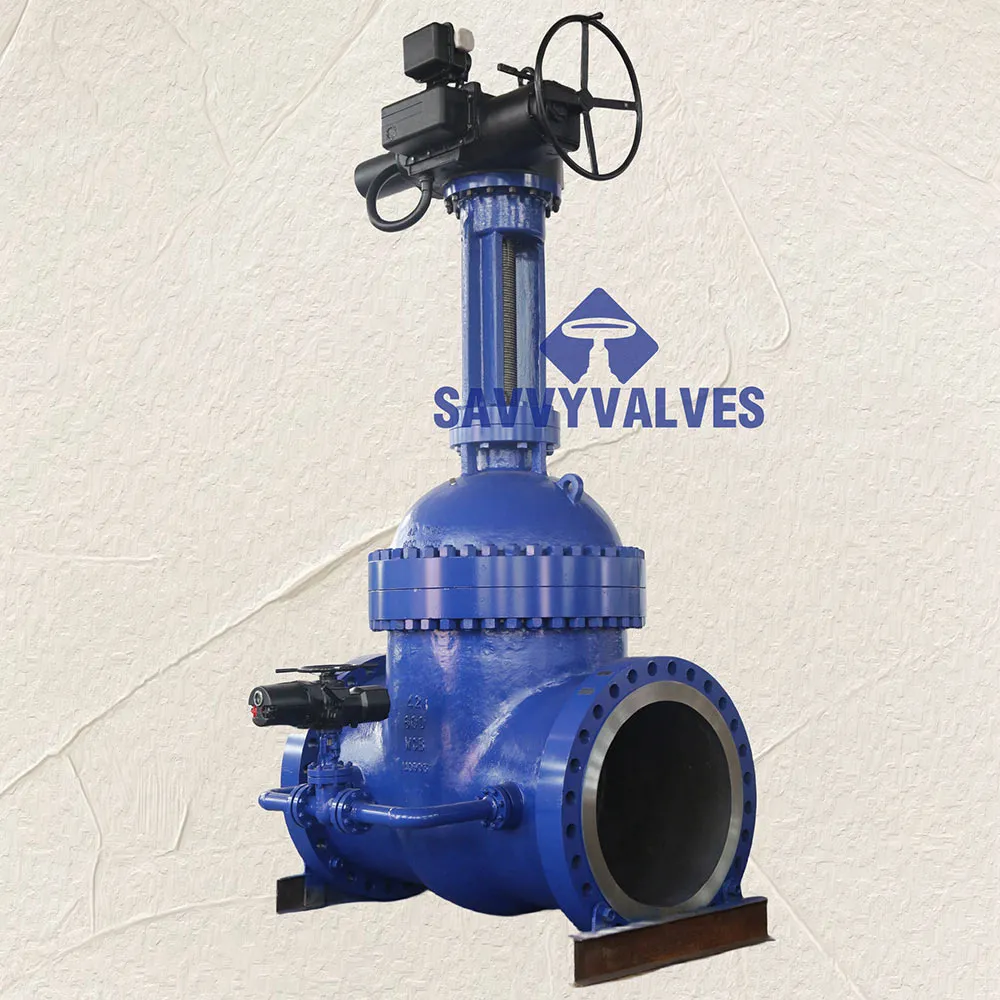

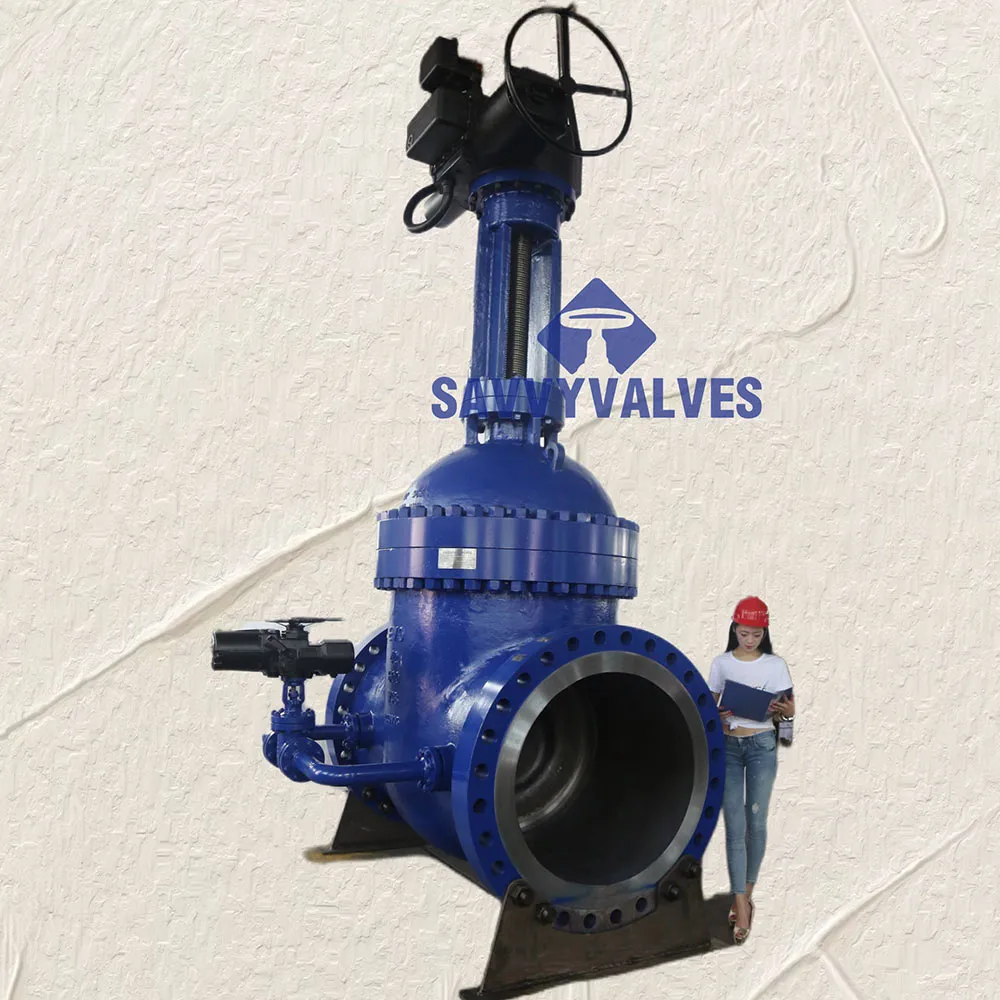

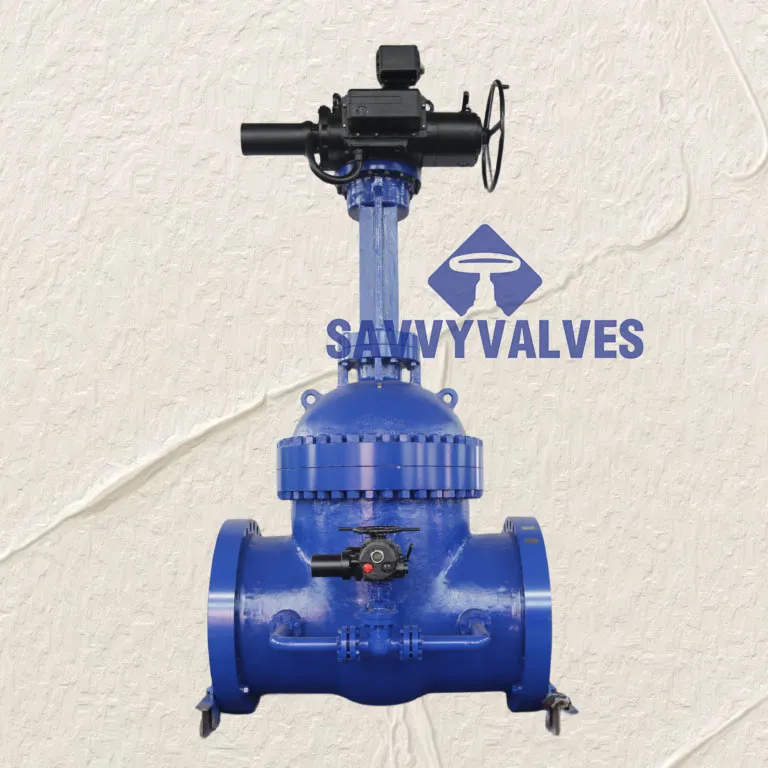

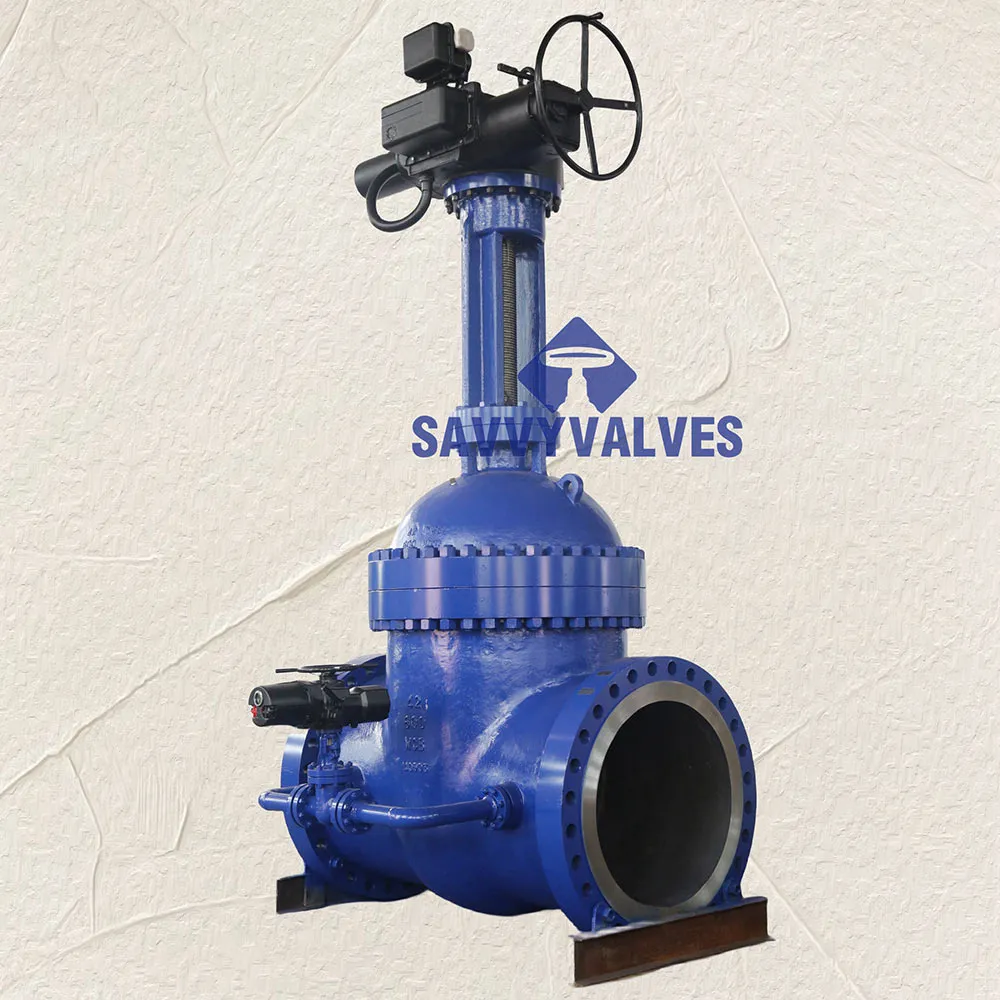

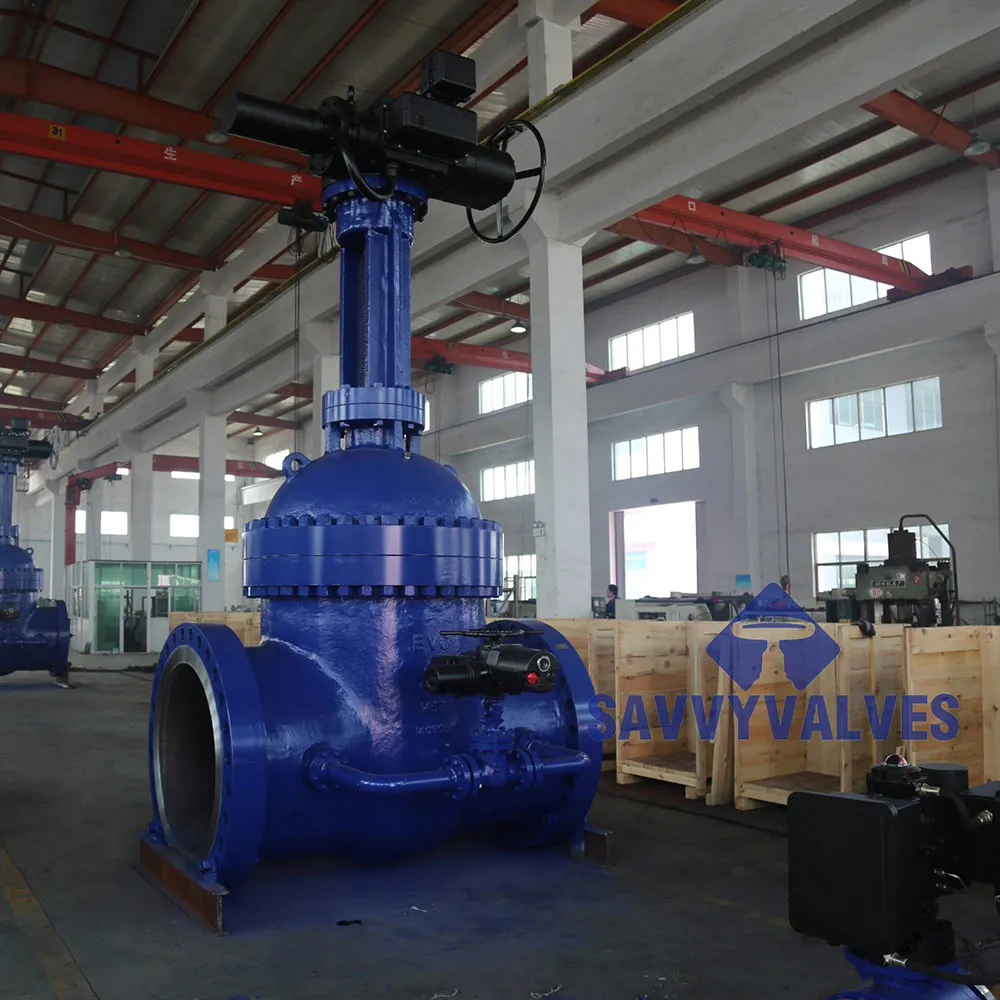

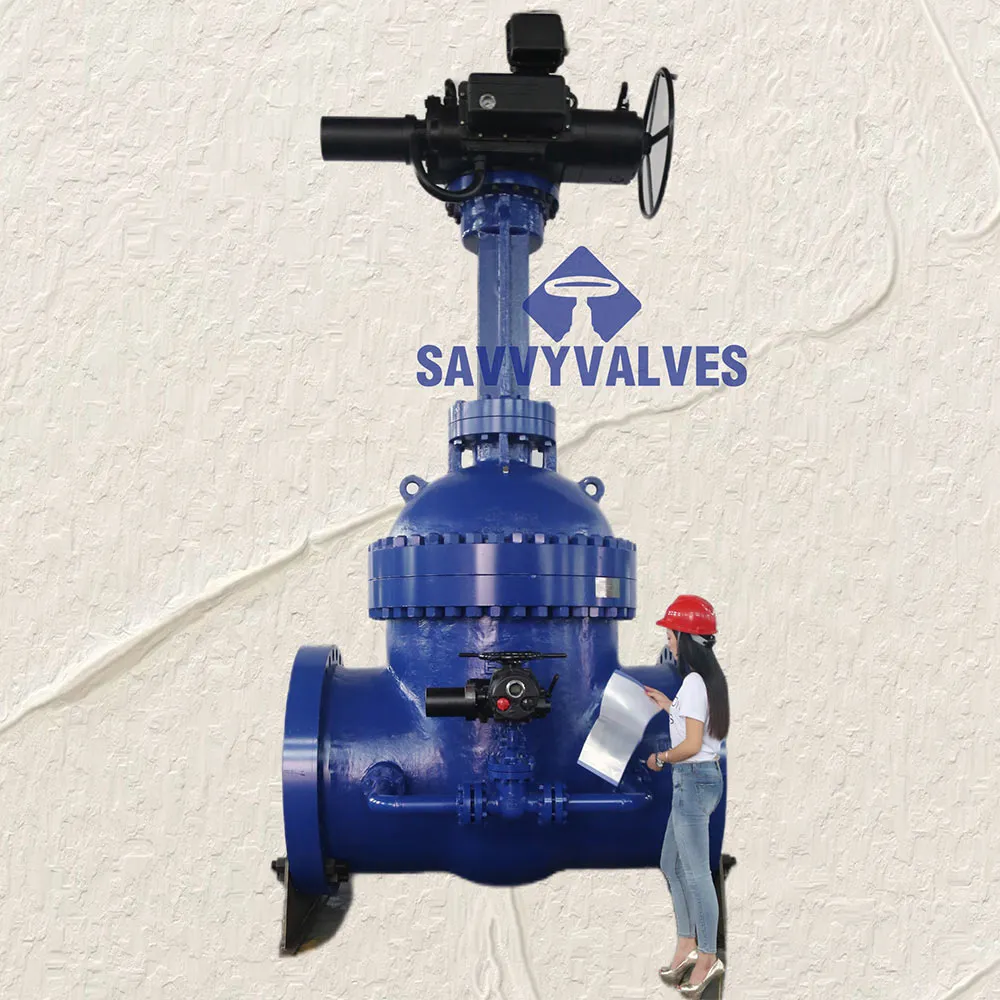

صمام بوابة إسفيني مرن، مقاس 42 بوصة، وزن 600 رطل، Bb، Os&Y، Rs. يعمل بمحرك.

الصورة توضح المواصفات كما هو موضح أدناه
المقاس: 42 بوصة
التقييم: 600 رطل
الجسم والغطاء: ASTM A216 WCB
القرص: ASTM A216 WCB+STELLITE 6، إسفين مرن، منفذ كامل
STEM: ASTM A182 F6A
المقعد: ASTM A105+STELLITE 6
التشغيل: LIMITORQUE SMC-5 480V AC، 3PH، 60HZ، مع التحكم اليدوي.

اتصل بنا

42″ 600lb Flexible Wedge Gate Valve, Bb, Os&Y,Rs. Motorised.

وصف

مواصفات التصميم العامة

الحجم: 2 بوصة ~ 60 بوصة

تصنيف الضغط: 150 رطل ~ 4500 رطل

درجة حرارة التصميم: -196 درجة مئوية ~ 800 درجة مئوية

التطبيقات العامة: الماء والنفط والغاز

التصميم والتصنيع: API 600، API 6D، ASME B16.34 هي معايير أساسية، ويمكن استخدام معايير أخرى وفقًا للطلبات.

أبعاد F إلى F: API 6D، ASME B16.10، BS EN 558

التوصيل: ASME B16.5، ASME B16.47 A&B، EN 1092، JIS 5K-20K. تتوفر BW وRTJ.

الهيكل: قرص صلب، OS&Y، BB، FB. غطاء مانع للتسرب بالضغط وغطاء ملحوم متوفر.

قائمة المواد النموذجية

الهيكل والغطاء: ASTM A216 WCB/WCC، ASTM A217 WC6/WC9/C5/C12/C12A/CA15، ASTM A352 LCB/LCC، A351 CF8/CF8M/CF3/CF3M، A995 4A/5A، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718
ASTM A105، F11، F22، C5، F91، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718.

القرص: ASTM A216 WCB/WCC، ASTM A217 WC6/WC9/C5/C12/C12A/CA15، ASTM A352 LCB/LCC، A351 CF8/CF8M/CF3/CF3M، A995 4A/5A، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718
ASTM A105، F11، F22، C5، F91، ASTM A182 F304/F304L/F316/F316L/F6A/F11/F22/F91/F51/F53/F55، A694 F60، C83600/C95400/C95800، MONEL K400/K500، H-276، INCONEL 625/718
+وجه قاسي

STEM: A182 F6A، F304، F304L، F316، F316L، F51، F53، 17-4PH، XM-19، C95400، C95800، C83600، INCONEL 625، INCONEL 718، MONEL K400، MONEL K500، H-276

المقعد: A182 F6A، F304، F304L، F316، F316L، F51، F53، 17-4PH، XM-19، C95400، C95800، C83600، INCONEL 625، INCONEL 718، MONEL K400، MONEL K500 + وجه صلب.

المشغل: يعمل بالكهرباء

مواد خاصة أخرى متاحة للتخصيص.

الاختبار والتفتيش

معيار التفتيش والموافقة: API598، API6D.

ضبط الجودة

100% تحليل كيميائي واختبار ميكانيكي للمواد الخام لكل أرقام الحرارة.

اختبار DPT بنسبة 100% مع الصب، واختبار MT أو UT جزئيًا، كما يتوفر RT دائمًا إذا لزم الأمر.

اختبار هيدروليكي بنسبة 100% مع الغلاف والختم واختبار ضغط الهواء المنخفض.

ضمان

توفر صمامات SAVVY عمر خدمة يصل إلى 12 شهرًا على الأقل، وسيتم توفير قطع الغيار المجانية وتعليمات الصيانة عند الحاجة.

منتجات البيع الساخنة

منذ أكثر من 10 سنوات، كنا المورد الرائد للصمامات الصناعية للمشاريع العالمية الكبرى في إمدادات المياه والنفط والغاز وتحلية المياه.

How Does A 42″ 600LB Flexible Wedge Gate Valve Enhance Large Pipeline Operations?

The 42″ 600LB flexible wedge gate valve (BB, OS&Y, RS, motorised) is designed to meet the rigorous demands of large-diameter, high-pressure pipeline systems. Its flexible wedge construction compensates for thermal expansion and pipe misalignment, ensuring tight sealing even under fluctuating conditions. The motorised operation enables remote control, making it ideal for automated systems in power plants, water treatment, and oil & gas applications. Features like bolted bonnet (BB), outside screw and yoke (OS&Y), and rising stem (RS) allow for clear stem position visibility and easy maintenance access, which improves safety and operational control. With a pressure class of 600LB, this valve offers reliable shut-off performance for high-pressure flow, while the robust design minimizes vibration and leakage risks. It’s a reliable solution for managing flow in critical infrastructure where performance and automation are essential.
