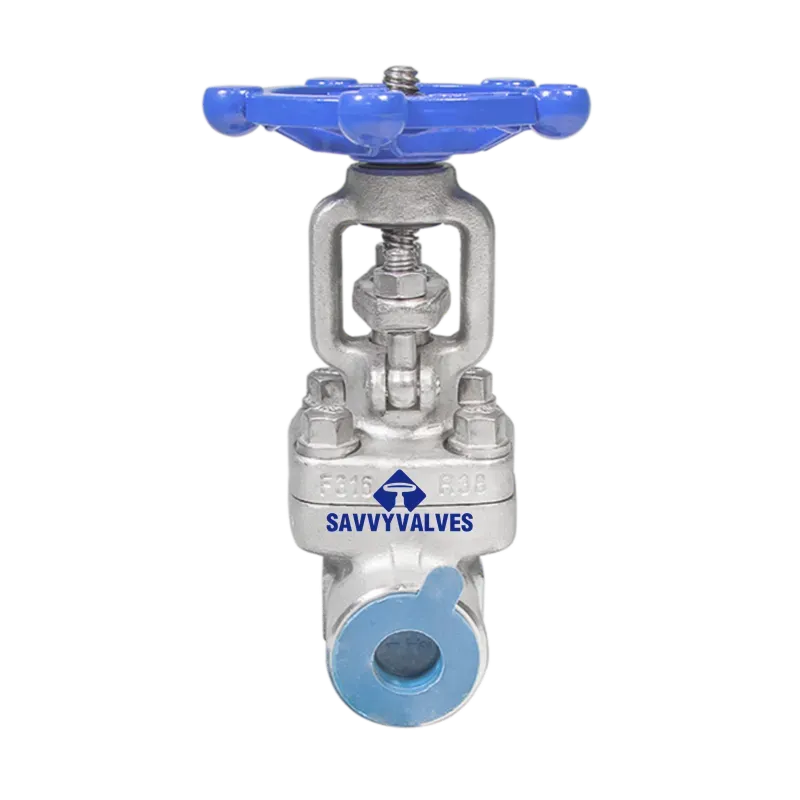

1/2″-2000PSI SS Close Die Forged Gate Valve

Size 1/2 inch (DN15)
Pressure Class 2000 PSI (Class 2000)
Working Pressure 2000 PSI @ 100°F (approx. 138 bar @ 38°C)
Temperature Range -29°C to 425°C (-20°F to 800°F) * (Dependent on sealing material)*
Connection Ends NPT Threads (ASME B1.20.1) / Socket Weld (SW) (ASME B16.11)
Operation Handwheel
Stem Type OS&Y (Outside Screw and Yoke) or Non-rising Stem

اتصل بنا

1/2″-2000PSI SS Close Die Forged Gate Valve

TECHNICAL DATA SHEET

Product Name: 1/2″ 2000PSI Stainless Steel Close Die Forged Gate Valve

Product Description

This product is a high-pressure forged gate valve manufactured from high-quality stainless steel forgings. The body is formed through a precision close-die forging process, resulting in a dense structure, excellent grain flow, and high strength. It is designed to isolate or connect media in pipelines and is widely used in high-pressure systems across the petroleum, chemical, power, and metallurgical industries.

الميزات الرئيسية

Forging Process: Close-die forged body ensures a complete metal grain structure, free from casting defects, offering superior pressure-bearing capacity.
تصميم القرص: Features a rigid or flexible wedge design for reliable sealing.
مقعد: Integral seat with hardfacing (Stellite) or precision machined seat (depending on configuration).
ينبع: Stainless steel with double-start threads, precision-rolled and polished for low operating torque.
Connection Type: Typically Threaded (NPT) or Socket Weld (SW) ends.
Fire Safe / Anti-static: Available options to meet API 607/6FA fire safe standards and include anti-static devices.

Technical Specifications

المعلمة	مواصفة
مقاس	1/2 inch (DN15)
Pressure Class	2000 PSI (Class 2000)
Working Pressure	2000 PSI @ 100°F (approx. 138 bar @ 38°C)
نطاق درجة الحرارة	-29°C to 425°C (-20°F to 800°F) * (Dependent on sealing material)*
Connection Ends	NPT Threads (ASME B1.20.1) / Socket Weld (SW) (ASME B16.11)
عملية	Handwheel
Stem Type	OS&Y (Outside Screw and Yoke) or Non-rising Stem

Material of Construction

Part Name	Material / Standard
جسم	SS 304 / SS 316 (ASTM A182 / A276)
Bonnet	SS 304 / SS 316 (ASTM A182)
Wedge (Gate)	SS 304 / SS 316 + Hardfacing (Optional)
مقعد	SS 304 / SS 316 (Integral or Stellite faced)
ينبع	SS 304 / SS 316 (ASTM A276)
Packing	Flexible Graphite / PTFE
Gasket	Spiral Wound Stainless Steel/Graphite / Ring Type Joint (RTJ)
Handwheel	Malleable Iron / Carbon Steel

Note: Please specify whether 304 or 316 Stainless Steel is required.

Applicable Standards

Design & Manufacture: API 602, ASME B16.34
End Connections: ASME B1.20.1 (Threaded), ASME B16.11 (Socket Weld)
Pressure-Temperature Rating: ASME B16.34
Test & Inspection: API 598

Dimensions (Reference: Inches / mm)

Dimensions are typical and may vary slightly depending on the manufacturer’s tooling.

الحجم (DN)	L (Length) mm	H (Open Height) mm	W (Handwheel Dia.) mm	Weight (approx. kg)
1/2″ (DN15)	90 mm	160 mm	80 mm	0.9 kg

Note: The length (L) may differ slightly between Threaded and Socket Weld end connections.

Test Pressure

Test Procedure	Pressure (PSI)	Pressure (Bar)
Shell (Hydrostatic)	3000 PSI	207 Bar
Seat (Hydrostatic)	2200 PSI	152 Bar
Back Seat / Low Pressure	60 – 80 PSI	4 – 5.6 Bar

Disclaimer: The information provided above is based on standard industry practices. For physical specifications and custom configurations, please refer to the official drawings or consult the factory. It is recommended to verify material compatibility for specific media and operating conditions.
