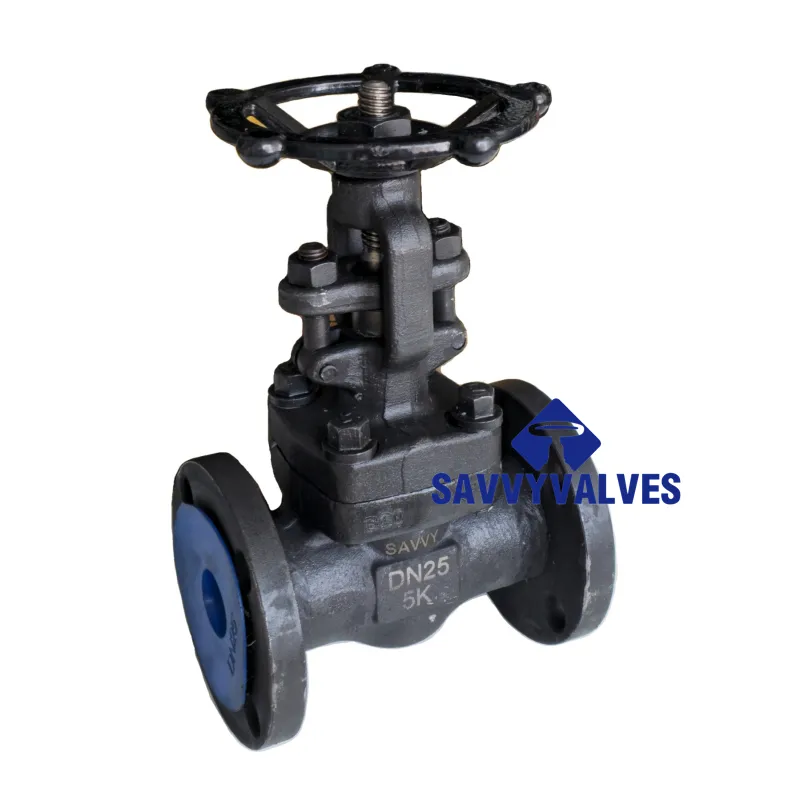

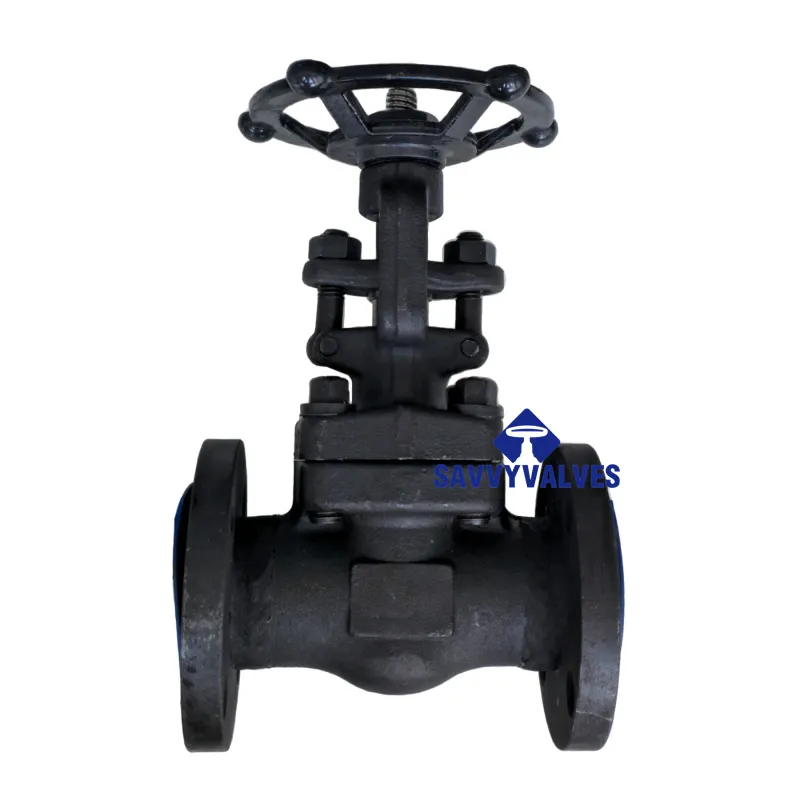

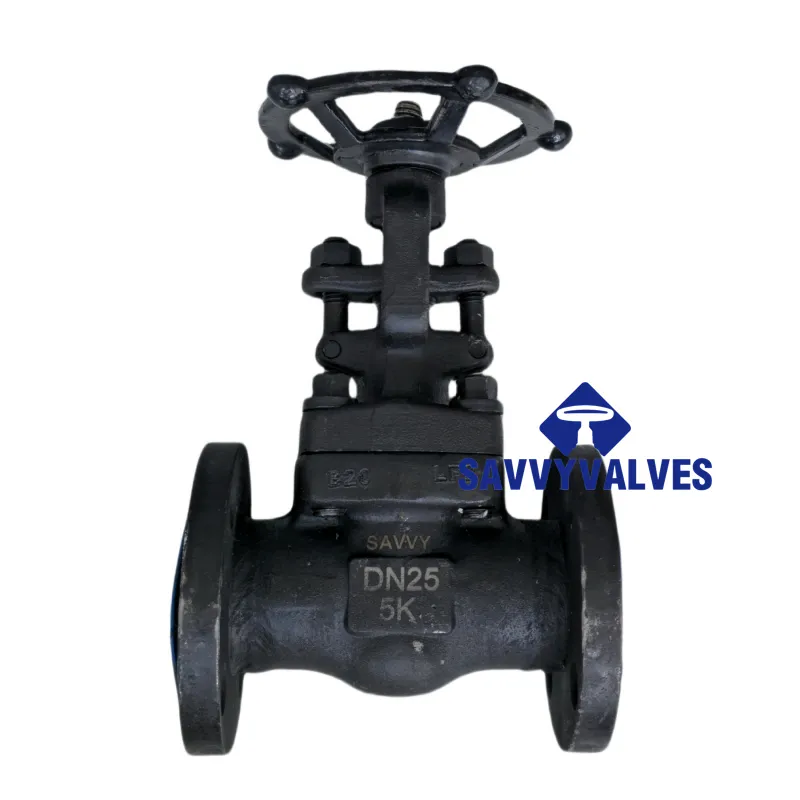

A350 LF2 JIS 5K Gate Valve

SIZE: 25A (1")
RATING: JIS 5K
DESIGN: API 602 12th EDITION

API 602 GATE VALVE TECHNICAL DATA SHEET

SIZE: 25A (1") | RATING: JIS 5K | DESIGN: API 602 12th EDITION

CATEGORY	SPECIFICATION	DETAILS / STANDARDS
밸브 유형	Bolted Bonnet Gate Valve	Flexible Wedge Design
Design Standard	API 602 (12th Ed.)	Compact Series
크기	25A (DN25)	JIS Equivalent: 1"
압력 등급	JIS 5K (4.9 bar)	Max. WP: 4.9 bar @ 120°C
End Connection	RF Flanges per JIS B2220	5K Drilling Pattern
Body/Bonnet Material	ASTM A350 LF2 (JIS SPLF2)	Low-Temp Carbon Steel
Disc Material	ASTM A350 LF2 + 13Cr Overlay	Flexible Wedge (HRC 35-40)
Stem Material	JIS F6 (AISI 410 SS)	Hardened: 22-25 HRC
Seat Material	AISI 410 SS Replaceable Rings	Thread-Retained Design
스템 씰	Live-Loaded Graphite Packing	API 622 Fire-Safe
Gasket	Spiral Wound: SS316L + Graphite	ASME B16.20
Bolting	ASTM A193 B7 Studs + A194 2H Nuts	Size: M16 × 4 pcs
대면	108 mm	API 602 Table 5
Flange Dimensions	OD: 115 mm	Thickness: 16 mm	Bolt Circle: Ø85 mm	JIS B2220
온도 범위	-46°C to +120°C	LF2 Material Limit
Hydrostatic Test	Body: 11 bar	Seat: 7.4 bar	API 598
좌석 누출	API 598 Class IV	Metal-to-Metal
내화 금고	API 607 / ISO 10497 Certified
작업	Rising Stem, Handwheel (ISO 5211 Pad)	Torque: ≤ 35 N·m
Flow Coefficient (Cv)	110	ISA 75.01.01
Weight	12.5 kg
Material Certification	EN 10204 3.1	PED 2014/68/EU Cat. II

PERFORMANCE & COMPLIANCE

매개변수	Value	기준
Backseat Pressure	5.5 bar	API 602 Sec. 7.3
Impact Test	27J @ -46°C	ASTM A370
H₂S Service Limit	≤500 ppm	NACE MR0175 Option 1
Cycle Life	≥1,000 cycles	API 598
Fugitive Emissions	≤100 ppm (ISO 15848-1 Class B)	Optional Upgrade

MATERIAL PROPERTIES

요소	Key Property
Body (LF2)	Yield Strength: ≥205 MPa
Stem (F6)	Tensile Strength: ≥515 MPa
Seats	Surface Hardness: HRC 35-40

OPTIONAL FEATURES

▢ Stellite 6 Overlay (Seats/Disc)
▢ Bellows Stem Seal
▢ Gear Operator (Max. Input: 350 N·m)
▢ Cryogenic Bonnet (-196°C)
▢ Locking Device

보증

SAVVY VALVES는 탁월한 제품 품질과 안심할 수 있는 애프터서비스를 제공하기 위해 최선을 다하고 있습니다. 당사 밸브는 최소 12개월의 서비스 수명을 보장하며, 이 기간 동안 필요한 모든 예비 부품과 자세한 유지보수 지침을 무상으로 제공합니다. 보증 기간 내에 인위적인 손상이 아닌 다른 원인으로 인한 손상이 발생할 경우, 무상으로 부품을 교체하고 전문 기술 지원을 제공합니다. 보증 기간이 만료된 후에는 예비 부품 비용만 지불하시면 되며, 할인된 유지보수 서비스 혜택도 누리실 수 있습니다. 당사의 목표는 신뢰할 수 있는 품질과 포괄적인 애프터서비스를 통해 고객의 운영 비용을 절감하고 생산 효율성을 향상시키는 것입니다. 기술 문의나 유지보수가 필요하시면 언제든지 전문가 팀이 신속하게 대응하여 밸브 시스템이 항상 최적의 성능을 유지하도록 보장합니다.
